Elma Xtra ST 2500H 关键部件与操作面板技术讲解

更新时间：2026-01-04

浏览次数：277

本文针对Elma Xtra ST 2500H超声波清洗设备，精简介绍核心部件的位置、功能、使用规范及操作面板按键功能与操作逻辑，助力操作人员快速掌握正确用法，保障设备安全稳定运行。

一、关键部件说明及使用规范

（一）设备外部核心部件

操作人员需熟悉外部核心部件的位置与使用规范，保障设备安全便捷运行：

A：不锈钢盖（可选） - 位置：设备顶部（覆盖清洗罐） - 功能：防尘、防清洗液飞溅 - 规范：非运行/防尘时覆盖，运行时移除；严禁改装或使用非原厂配件

B：带铰链声音保护盖（可选，不可改装） - 位置：清洗罐上方（铰链连接主体） - 功能：降噪、防清洗液蒸汽扩散（配套冷凝器） - 规范：运行时闭合到位；轻缓开合；损坏需换原厂配件，禁止自行拆解

C：通风槽 - 位置：设备侧面/背部 - 功能：保障内部电子单元通风散热，防元件过热 - 规范：保持清洁无堵塞，禁止遮挡；仅用干燥抹布擦拭，严禁水洗或塞异物

D：操作面板 - 位置：设备正面核心区 - 功能：集中调控设备所有运行功能 - 规范：轻按按键，保持干燥清洁；污渍用无水乙醇抹布擦拭，严禁敲击、刮划

E：操作单元 - 位置：操作面板后方（设备内部） - 功能：内置电子控制模块，接收指令驱动部件工作 - 规范：非专业人员严禁拆解；日常仅外部基础检查，故障联系售后；更换用原厂单元

F：不锈钢球阀 - 位置：清洗罐底部侧面（排水口处） - 功能：控制排水通断，实现清洗液更换或积液排出 - 规范：断电、清洗液常温后操作；缓慢开合防飞溅；排水后关闭密封；定期检查密封性

G：滚轮 - 位置：设备底部四角（2个带制动） - 功能：方便设备移动，制动滚轮固定位置 - 规范：移动前松制动，平稳推动；放置后锁定制动；避开障碍物，定期检查转动与制动效果

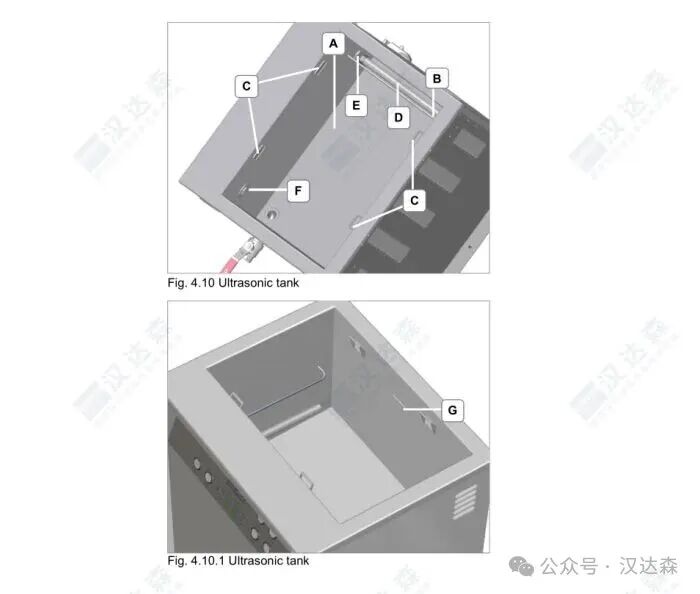

（二）清洗罐内部部件

内部部件直接影响清洗效果与运行安全，需严格按规范操作：

A：不锈钢超声波储罐 - 位置：设备核心承载区 - 功能：盛放清洗液与工件，罐底倾斜便于积液排出 - 规范：按液位标记加注清洗液；禁止尖锐/沉重工件直接放罐底；清洗后清理杂质，定期清洁罐壁

B：加热元件保护条 - 位置：清洗罐内侧壁（对应加热元件） - 功能：防护加热元件，避免工件碰撞损坏 - 规范：严禁拆卸；轻拿轻放工件防撞击；变形破损需停机更换

C：四个悬挂元件 - 位置：清洗罐内侧顶部四周 - 功能：支撑清洗篮，可切换清洁/滴落位置 - 规范：确保四点平稳受力；不超载；定期检查牢固性，及时紧固或更换

D：加热元件 - 位置：清洗罐底部/内侧壁（被保护条覆盖） - 功能：加热清洗液至设定温度，提升清洗效果 - 规范：仅液位充足时开启；禁止空罐/低液位加热；实时关注温度，防超温

E：空插头 - 位置：清洗罐内侧壁（备用加热元件接口） - 功能：适配Extra ST 600H型号，本设备不适用 - 规范：保持密封，严禁拆卸、插拔或接入其他元件

F：液位传感器 - 位置：清洗罐底部下方 - 功能：监测液位，液位不足触发保护，设备无法运行 - 规范：运行时确保传感器浸没；定期清洁；报警时先补液再重启

G：填充液位标记 - 位置：清洗罐内侧壁（刻度/标识线） - 功能：指示推荐填充液位 - 规范：按标记加注，不低于低线、不高于高线；缓慢操作防溢出

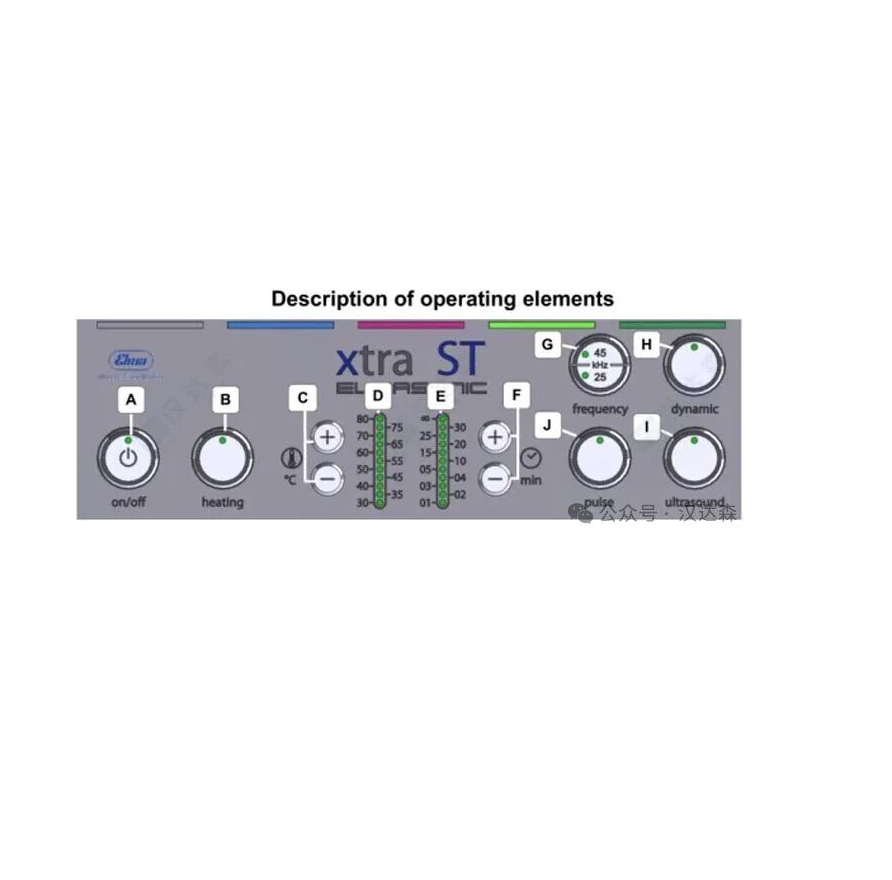

二、操作面板功能及操作逻辑

操作面板为控制核心，按“开机-参数设置-启动-关机”流程操作，各按键功能如下：

A：按键开关（电源键） - 功能：控制电源开关 - 逻辑：接电后按下红灯亮（待机），1分钟无操作红灯灭；激活任意键绿灯亮（可操作）；再次按下关机（建议先停运行功能）

B：加热键 - 功能：开关加热功能 - 逻辑：可操作状态下按下绿灯亮（启动），再按熄灭（关闭）；液位不足时无法激活，可能报警

C：温度设置键 - 功能：调节目标加热温度（30-80℃，5℃步进） - 逻辑：按下进入设定模式（红灯常亮指示设定值），按动切换温度；3秒无操作自动确认

D：温度LED显示屏 - 功能：显示设定温度（红灯常亮）与实际温度（闪烁） - 逻辑：实际温度达标后闪烁变慢或常亮

E：时间LED显示屏 - 功能：显示设定时长（红灯常亮）与剩余时长（闪烁） - 逻辑：短时模式结束后自动关机，持续模式需手动关机（12小时自动保护）

F：清洁时间设置键 - 功能：设置清洗时长，支持两种模式 - 逻辑：按下进入设定模式，按动切换档位/模式：①短时模式（1-30分钟10档，自动关机）；②持续模式（长时间运行，手动关闭，12小时自动保护）

G：超声波频率选择键 - 功能：切换25kHz（强清洁）/45kHz（温和清洁） - 逻辑：按下切换，绿灯指示所选频率；运行中可切换，切换后稳定1-2分钟

H：动态按钮 - 功能：优化功率分配，提升清洗均匀性 - 逻辑：按下绿灯亮（激活），再按熄灭（关闭）；批量/复杂工件建议开启

J：超声波手动操作键 - 功能：启动超声波单元，切换手动/温控模式 - 逻辑：按下绿灯亮（手动启动），再按切换温控模式（温达标后自动启动）；运行中按下关闭

K：脉冲增强键 - 功能：增强超声波功率，适配难清洁工况 - 逻辑：按下绿灯亮（激活），再按熄灭（关闭）；仅常规清洁不佳时开启

三、基础操作流程总结

基础操作流程：1. 检查液位达标；2. 接电按电源键，激活面板（绿灯亮）；3. 设定温度、清洗时间/模式、超声波频率；4. 按需激活动态/脉冲增强键；5. 开加热，待温度达标；6. 按超声波键启动清洗；7. 完成后先停运行功能，再关机；8. 清洗液常温后排水清洁设备。

温馨提示：严格遵循规范操作，定期检查部件；出现异常立即停机联系售后，严禁自行拆解。
