德国Janitza UMG 509-PRO- 0–690V宽量程赋能科研创新

更新时间：2026-03-03

浏览次数：9

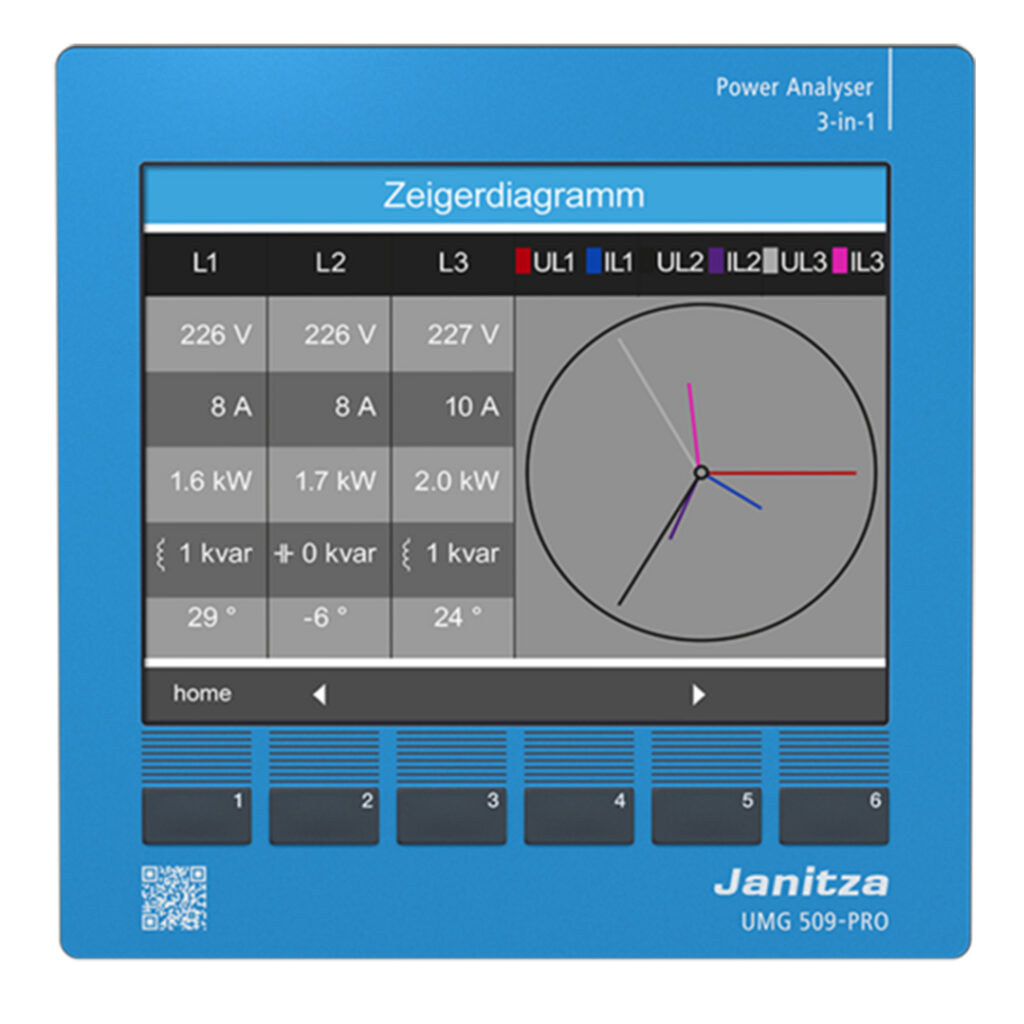

在高校科研实验室、企业研发中心的电气与能源领域研究中，电压量程的兼容性、测量精度的稳定性与数据采集的全面性，直接决定了科研实验的可靠性与成果转化价值。德国Janitza作为的电能质量监测与分析设备制造商，其UMG 509-PRO高精度电能质量测量仪凭借0–690V宽电压量程设计，适配科研实验室多场景、多电压等级的测试需求。

一、科研实验室核心测试需求与UMG 509-PRO的适配性

科研实验室的电气测试场景具有多样性、复杂性与高精度三大特点：一方面，实验对象涵盖低压（220V/380V）常规电气设备、中压（400V–690V）工业级测试样品，如变频器、逆变器、储能变流器等，对测量仪器的电压量程覆盖能力提出要求；另一方面，科研数据需满足论文发表、技术研发、设备验证的严谨性，要求测量仪器具备高分辨率、低误差的核心性能；同时，实验室多涉及电能质量分析、功率计量、谐波监测等综合测试需求，单一功能仪器难以满足实验要求。

二、UMG 509-PRO 0–690V宽量程核心技术特性

德国Janitza UMG 509-PRO的0–690V宽量程设计并非简单的量程扩展，而是基于科研级测量需求的精准优化，结合其核心技术特性，为科研实验提供稳定可靠的测量保障，核心亮点如下：

（一）宽量程与高精度的双重突破

该仪器支持4路电压输入，量程覆盖0–690V AC，适配科研实验室常见的220V单相、380V三相低压测试，以及400V–690V中压实验场景，如新能源并网逆变器测试、工业变频器性能验证等

（二）全维度电能质量分析能力

科研实验室中，电能质量是诸多课题的核心研究方向，如谐波污染对电气设备的影响、微网系统电能质量稳定性、电力电子装置的谐波发射特性等。UMG 509-PRO在0–690V全量程范围内，可实现1–63次谐波分析，精准测量电压/电流THD（总谐波畸变率）、间谐波、负序/零序分量，同时支持电压骤升/骤降、短时中断、闪变（Pst/Plt）等暂态事件记录，全面捕捉不同电压等级下的电能质量参数。

（三）稳定的长期数据采集与存储

UMG 509-PRO内置128MB存储空间（可扩展至256MB），可存储约500万条测量数据，最长可实现2年的连续数据记录，采样间隔可灵活设置（1s–1h），满足不同科研课题的长周期数据采集需求。

三、UMG 509-PRO 0–690V量程在科研实验室的典型应用场景

基于0–690V宽量程与全功能特性，UMG 509-PRO已广泛应用于电气、自动化、新能源、电力电子等领域的科研实验室，成为科研创新的核心测量设备，典型应用场景如下：

（一）电力电子装置科研测试

在电力电子实验室中，科研人员常需对变频器、整流器、逆变器、充电桩、UPS等设备进行性能测试，这类设备的工作电压往往覆盖380V–690V中压范围，对测量仪器的量程与精度要求。UMG 509-PRO可在0–690V全量程范围内，精准测量设备的输入/输出电压、电流、有功/无功/视在功率、功率因数，同时分析设备运行过程中的谐波发射特性，为设备性能优化、效率提升等科研课题提供精准数据。

（二）新能源与微网系统研究

随着新能源技术的快速发展，光伏、风电并网测试、储能系统（BESS）充放电测试、微网运行稳定性研究等成为科研热点。这类实验中，光伏逆变器、储能变流器的输出电压常达到400V–690V，UMG 509-PRO的宽量程设计可精准捕捉这类设备的运行参数，同时监测微网系统在并网/孤岛模式下的电压稳定性、谐波分布、功率流动等指标。

（三）电气安全与剩余电流监测实验

电气安全是科研实验室的核心要求，尤其在中压实验场景中，剩余电流（漏电）监测至关重要。UMG 509-PRO内置4路独立RCM剩余电流监测通道（外接0–1A剩余电流互感器），可在0–690V电压范围内，连续监测剩余电流变化，设定阈值报警，适合医疗设备、化工实验装置、高压实验台等不停机系统的安全监测实验。

‍
