德国Jakob MSP100机械夹紧主轴：100 kN额定夹紧力赋能重型车床装配

更新时间：2026-03-25

浏览次数：16

德国Jakob Antriebstechnik（雅各布）作为精密传动与夹紧技术的企业，其推出的MSP100机械夹紧主轴，以100 kN额定夹紧力的强劲性能，专为重型车床的高负载、高精度装配需求量身打造，凭借纯机械结构的稳定性与精准控制能力，成为重型车床装配中的核心关键部件，广泛应用于各类重型机械加工场景。

一、产品核心定位与技术优势

Jakob MSP100机械夹紧主轴属于单作用外夹式机械夹紧元件，核心定位为重型车床花盘、卡盘及工装夹具的强力夹紧，主打“小扭矩输入、大夹紧力输出"的核心优势，适配重型车床对大型、重型工件的装夹需求。

作为德国产品，MSP100严格遵循ISO国际标准与Jakob百年精密制造工艺，核心部件采用高强度合金钢经淬火+精密磨削加工而成，不仅确保了100 kN额定夹紧力的稳定输出，更具备优异的耐磨性与耐腐蚀性能，可适应重型车床长期高负载运行的严苛工况，大幅延长设备使用寿命，降低维护成本。

二、核心技术参数与结构解析

Jakob MSP100机械夹紧主轴的核心性能的核心支撑的是其精准的结构设计与严苛的参数控制，其中100 kN额定夹紧力是其适配重型车床装配的核心指标，具体关键参数与结构特点如下：

（一）核心技术参数

额定夹紧力：100 kN（10吨级），可稳定满足重型车床大型轴类、盘类工件的装夹需求，确保工件在重切削、大切深加工过程中不松动、不变形；

静载荷：600 kN，具备载荷承受能力，适配重型车床高负载运行场景，符合重型机械加工的载荷要求；

螺纹规格：TR 100×6（左旋梯形螺纹），螺纹精度高、承载能力强，配合楔形增力机构，实现夹紧力的高效传递与放大；

额定扭矩：约90 Nm，手动操作即可实现100 kN的夹紧力输出，操作便捷且省力，无需额外动力装置；

温度适应范围：-30°C ~ +100°C，可选配高温版本（400°C），适配不同工况下的重型车床装配与加工需求；

（二）核心结构解析

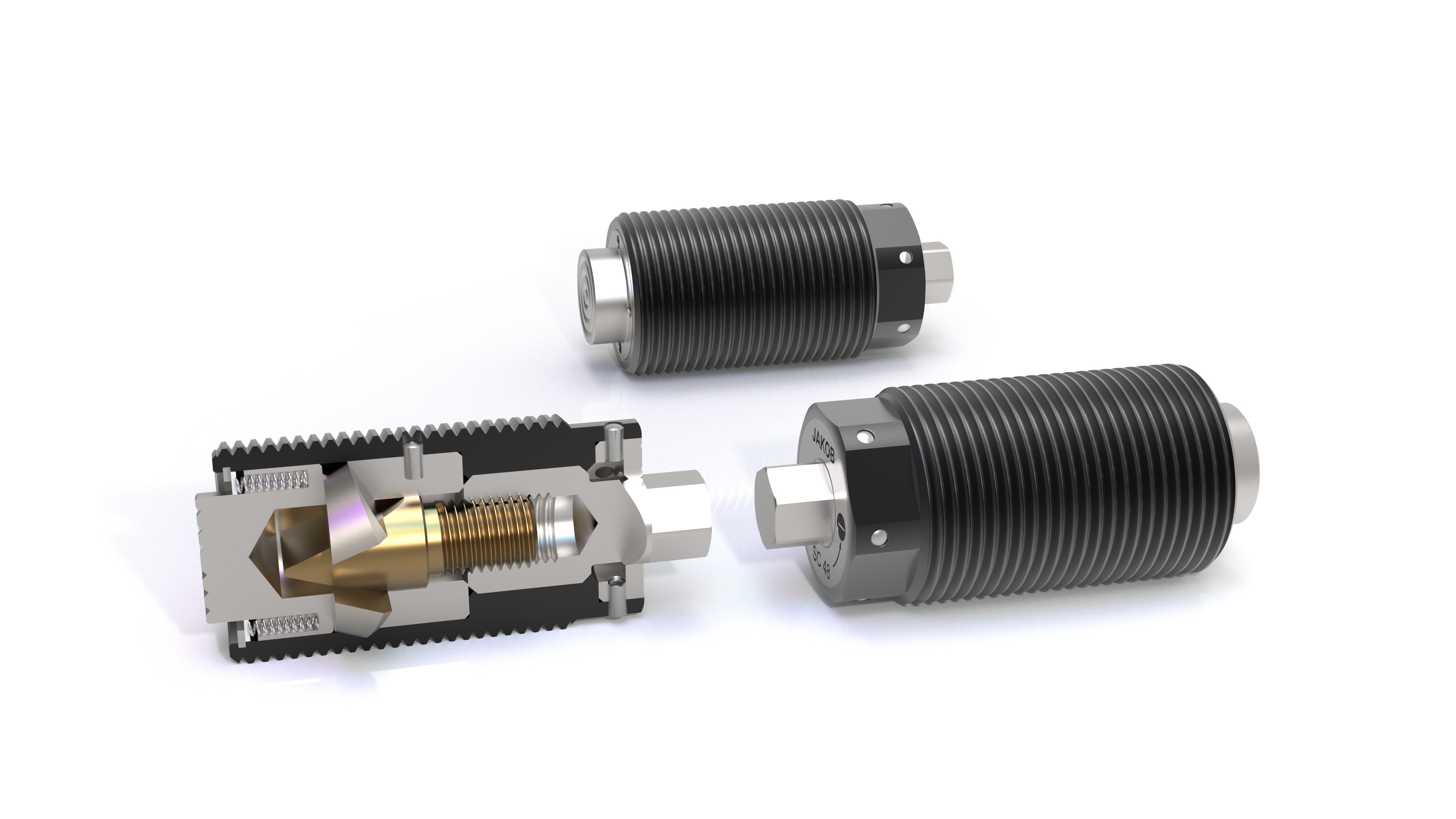

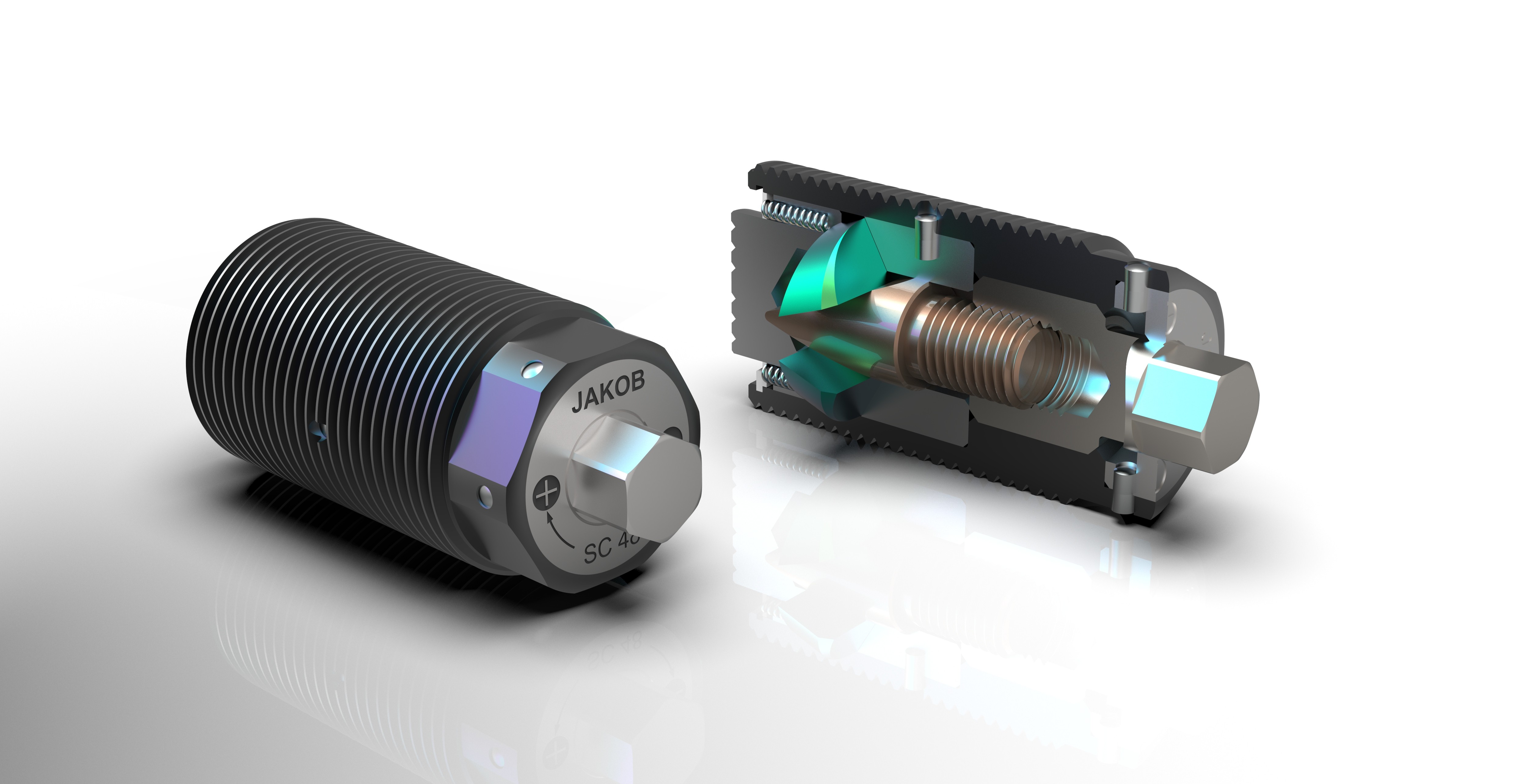

MSP100的核心结构亮点在于其楔形增力系统与全程自锁设计，这也是其能够稳定输出100 kN夹紧力的关键所在。楔形增力机构采用5°~7°的合理楔角设计，既满足自锁条件（楔角α≤φ₁+φ₂），又能实现7-11倍的力放大效果，手动输入较小扭矩，即可通过机构传递转化为强劲的夹紧力，适配重型车床对大夹紧力的需求，同时避免了额外动力源的投入与维护成本。

三、在重型车床装配中的适配性与应用场景

重型车床的核心需求是对大型、重型工件（如风电轮毂、阀门法兰、轴承座、大型轴类等）进行高精度加工，其装配过程中对夹紧系统的核心要求是“强力、稳定、精准、安全"，而Jakob MSP100机械夹紧主轴的各项性能均契合这一需求，成为重型车床装配中的理想选择。

（一）装配适配性

1. 载荷适配：100 kN额定夹紧力与600 kN静载荷，可稳定装夹重量大、尺寸大的重型工件，避免工件在加工过程中出现位移、变形，确保加工精度，解决了传统夹紧方式力度不足导致的加工偏差问题；

2. 安装适配：结构紧凑、尺寸标准化，可直接适配各类重型车床（数控车床、立式车床、卧式车床等）的花盘、卡盘与工装夹具，安装便捷，无需对车床原有结构进行大幅改造，适配性强；

3. 工况适配：高强度合金钢材质与IP防护设计，可适应重型车床加工过程中的铁屑、油污、振动等严苛工况，耐磨损、耐腐蚀，长期运行稳定性强，契合重型车床24小时连续运行的需求；

（二）典型应用场景

1. 重型车床花盘/卡盘装夹：作为核心夹紧元件，安装于重型车床花盘、卡盘上，用于大型轴类、盘类、法兰类工件的强力装夹，适配重切削、镗孔、切槽等复杂加工工序，确保工件在高负载加工过程中稳定可靠；

2. 重型工装夹具固定：用于重型车床配套工装夹具的定位与锁紧，尤其适用于偏心、不规则重型工件的装夹，通过100 kN强劲夹紧力，实现工件的精准定位，避免加工过程中出现晃动；

3. 重型机械装配辅助：在重型车床自身装配过程中，可用于车床主轴、床身等大型部件的临时定位与夹紧，确保装配精度，同时也可用于重型工件的装配辅助，提升装配效率与质量；
