德国HIFIT HFM 12P1高频冲击焊枪在风电行业焊后强化中的应用

更新时间：2026-04-09

浏览次数：14

风电装备（塔筒、法兰、主梁、机舱底座等）长期服役于交变载荷、强腐蚀、温差环境，焊缝是结构疲劳失效的核心薄弱区。德国 HIFIT HFM 12P1 气动高频冲击（HFMI）焊后强化设备，通过高频锤击引入残余压应力、优化焊缝趾部轮廓、细化晶粒，显著提升风电关键焊接接头疲劳寿命，适配塔筒环缝、法兰角接、主梁腹板 - 翼缘等核心焊缝，已成为风电制造与运维的高效强化方案。

一、HIFIT HFM 12P1 高频冲击强化核心技术原理

HFM 12P1 为气动式高频冲击设备，核心原理是高频脉冲锤击 + 局部塑性变形 + 残余压应力引入：

气动驱动：6–8 bar 压缩空气驱动内部活塞高频往复运动，带动硬质合金冲击针（φ3mm 球头）以180–300 Hz频率锤击焊缝趾部及热影响区；

塑性变形：冲击使焊缝趾部圆弧过渡、消除尖锐缺口，应力集中系数降低 30%–50%；

残余压应力：表层及次表层产生深度 0.5–2 mm 的残余压应力（-300~-600 MPa），抵消焊接残余拉应力，抑制疲劳裂纹萌生；

晶粒细化：高频冲击产生的塑性变形与动态再结晶，细化焊缝及热影响区晶粒，提升材料抗疲劳、抗腐蚀性能。

二、HIFIT HFM 12P1 设备核心特性（适配风电场景）

1. 核心参数（风电工况优化）

动力：气动 6–8 bar，空气消耗 250 L/min（@8 bar），适配工厂集中供气 / 移动空压机；

冲击频率：180–300 Hz 可调，匹配风电厚板（10–60 mm）焊缝强化需求；

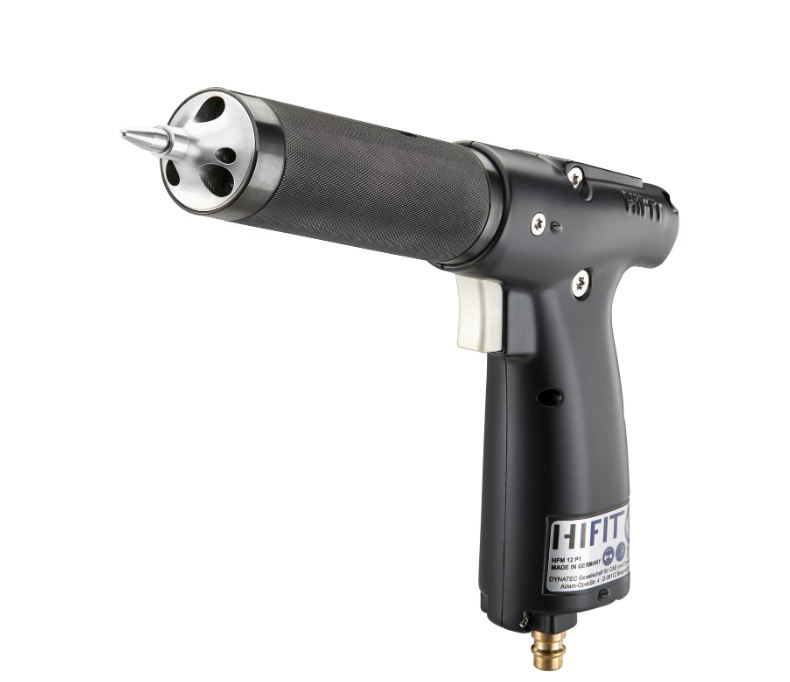

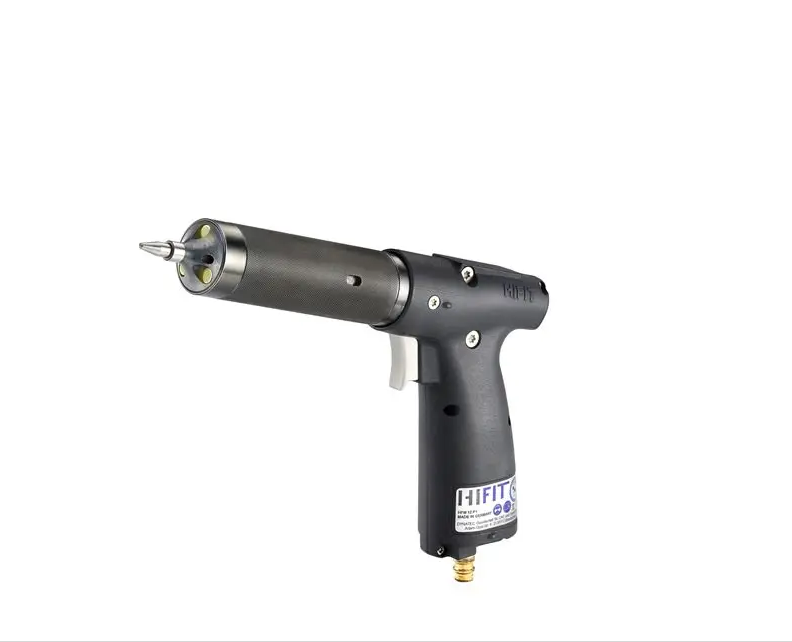

枪体规格：288×46×170 mm，重量 1.8 kg，轻量化枪式设计，适配塔筒内部、法兰背面、主梁腹板等狭窄 / 高空作业空间；

振动值：手柄 6 m/s²，远低于行业安全限值，适合长时间连续作业；

标配：内置 LED 照明、气压实时显示，适配塔筒内部昏暗、高空作业场景；

2. 风电场景专属优势

空间适配：可搭配 HF08-30 弯头，实现法兰内侧、塔筒环缝死角、主梁 T 型接头等常规设备无法触及区域的强化；

效率：处理速度最高 20 mm/s，单条塔筒环缝（周长≥15 m）强化时间≤1.5 h，远高于传统打磨 / 超声冲击；

一致性：气动闭环控制，冲击强度稳定，保证全焊缝强化均匀性，满足风电制造严苛质量标准；

三、HFM 12P1 在风电行业的典型应用场景

1. 塔筒制造：环缝、纵缝、法兰角接焊缝强化

风电塔筒（直径 3–8 m，板厚 16–60 mm）的筒节环缝、纵缝、上下法兰角接焊缝是疲劳核心区。HFM 12P1 沿焊缝趾部匀速行走，单次通过完成强化。

2. 主机架 / 机舱底座：复杂结构焊缝强化

主机架、传动链支座、偏航 / 变桨轴承座等，焊缝密集、空间狭小、受力复杂。HFM 12P1 紧凑枪体 + 弯头配件，可深入内部强化.

3. 叶片根部 / 基础环：防腐 + 疲劳复合强化

海上风电叶片根部法兰、基础环焊缝，面临盐雾腐蚀 + 交变载荷双重考验。

4. 运维检修：在役焊缝裂纹修复强化

风电在役塔筒、主机架焊缝出现微裂纹时，无需停机大修，采用 HFM 12P1 对裂纹区域及周边焊缝强化。
