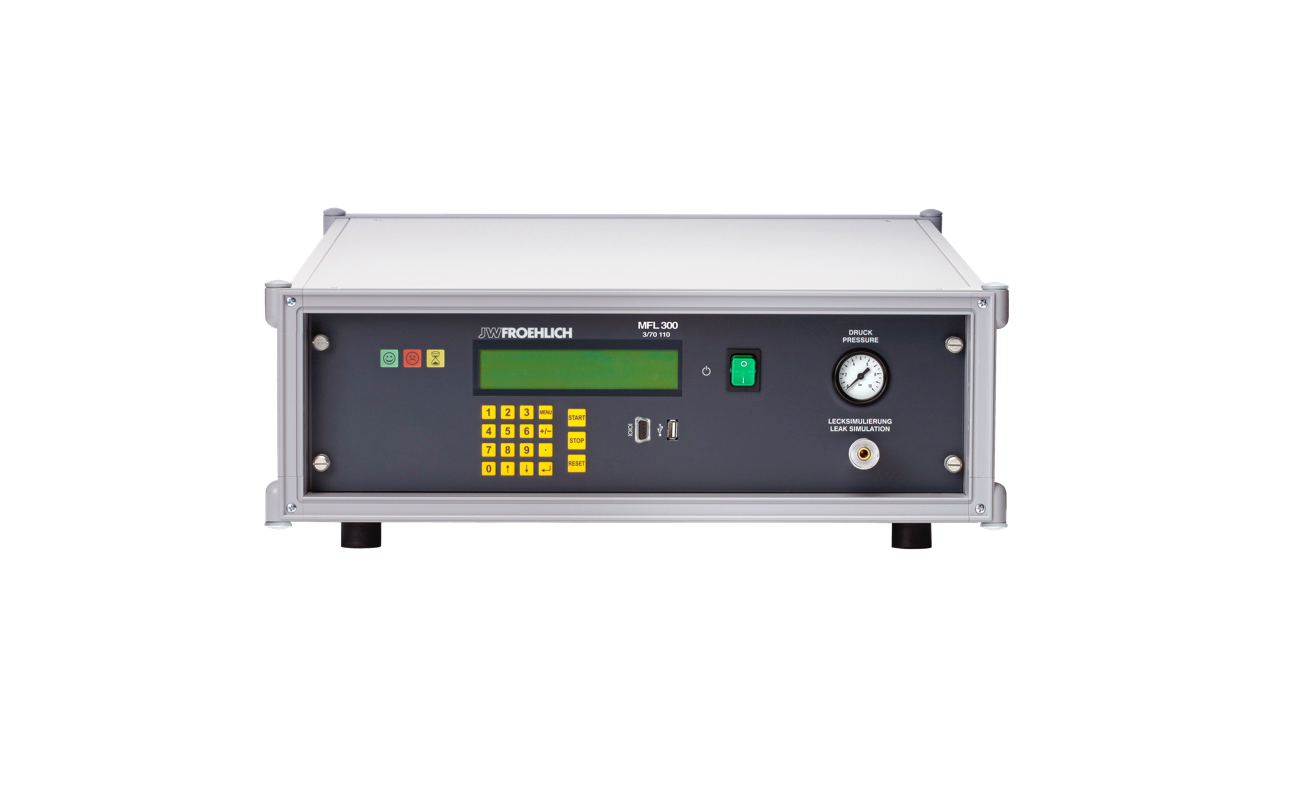

在汽车制造自动化产线中，零部件气密性是保障整车质量与安全的核心指标。德国 JW FROEHLICHMFL300 质量流量测漏仪凭借直接质量流量测量、高速响应、宽量程、强工业适配等优势，成为汽车缸体 / 缸盖、变速箱、冷却系统、新能源电驱部件等关键零部件在线气密检测的优选设备，可匹配自动化产线节拍，实现高精度、高稳定、高柔性的批量检测，助力车企提升生产效率与产品良率。

一、汽车行业气密检测的核心需求与挑战

汽车制造涉及发动机、变速箱、热管理、新能源三电等数千种密封零部件，其泄漏直接影响动力性能、燃油经济性、冷却效果及行车安全。在全自动化生产线中，气密检测需满足三大核心要求：

高速节拍：匹配 10–30 秒 / 件的产线节奏，避免成为生产瓶颈；

高精度稳定：抵御车间温度波动、压力变化、振动干扰，杜绝误检 / 漏检；

高度集成：支持自动化上下料、PLC 联动、MES 数据追溯、多工位组网。

传统压降法测漏易受温度 / 容积影响、平衡时间长、微小泄漏灵敏度低，难以适配现代汽车产线的高效高稳需求。而质量流量法通过直接测量补偿气体流量，从原理上突破传统局限，成为汽车气密检测的主流技术方向。

二、MFL300 测漏仪核心原理与技术优势

（一）工作原理：直接质量流量测量，精准高效

MFL300 采用闭环质量流量测量技术：

向工件与参考容积同步充气至设定压力，快速稳定平衡；

若工件泄漏，系统自动补充气体以维持压力恒定；

高精度质量流量传感器实时捕捉补偿流量，直接输出泄漏率（cm³/min），无需间接换算。

该原理不受工件容积、温度波动、压力漂移影响，测试周期比压降法缩短 30%–50%，尤其适配大容积、快节拍的汽车零部件检测。

（二）核心技术参数（汽车产线适配版）

测量原理：质量流量法（Mass Flow）

测试压力：-0.8 ~ +7 bar（覆盖负压、中压场景）

泄漏量程：15 cm³/min ~ 100 L/min（宽量程，兼顾微漏与大漏）

分辨率：0.01 cm³/min（超高精度，捕捉微小泄漏）

通讯接口：RS232、USB、I/O；可选 Profibus/Profinet/Ethernet

防护等级：IP54（抗粉尘、防溅水，适配车间环境）

供电：24 VDC（工业标准，易接入产线供电）

（三）汽车产线专属优势

极速响应，匹配产线节拍

充气稳定后立即检测，无冗余平衡时间，单循环仅需 5–15 秒，适配发动机、变速箱、电池包等零部件 10–30 秒的产线节拍。

抗干扰强，结果稳定可靠

不受环境温度（±5℃波动）、气源压力波动、工件容积大小影响，连续测试重复性误差＜±1%，将误检率降至 0.5% 以下。

模块化设计，柔性集成

支持主从机 / 卫星模式，单台主机可联动多台从机，实现多工位并行检测；可直接对接机械臂、传送带、分拣机构，支持自动上下料、合格 / 不合格自动分流。

数据全追溯，满足行业合规

实时上传泄漏率、测试压力、时间、工件条码至 MES 系统，生成完整检测报告，支持 Q-DAS 统计分析，满足 IATF 16949 质量体系追溯要求。

宽量程覆盖，适配全品类零部件

从微小泄漏的传感器、阀块，到大容积的缸体、油箱、电驱桥，一台设备覆盖全场景，减少产线设备种类与成本。

三、MFL300 在汽车自动化产线的典型应用场景

1. 动力总成部件

发动机：缸体、缸盖、曲轴箱、油底壳（检测油道、水道、气道泄漏）

变速箱：壳体、阀体、离合器总成（保障液压系统密封）

2. 热管理与流体系统

冷却系统：散热器、冷凝器、暖风水箱、水泵壳体

燃油系统：油箱、燃油管、喷油器座、碳罐总成

制动系统：制动总泵、分泵、管路（保障行车安全）

3. 新能源汽车核心部件

电驱系统：电机壳体、减速器、逆变器冷却腔

电池系统：电池包、液冷板、水冷管路（满足 IP67 防护）

空调系统：压缩机、蒸发器、冷凝器、热泵管路
