Advanced Energy CESAR 1330射频等离子电源：半导体工艺的高精度动力核心

更新时间：2026-04-23

浏览次数：15

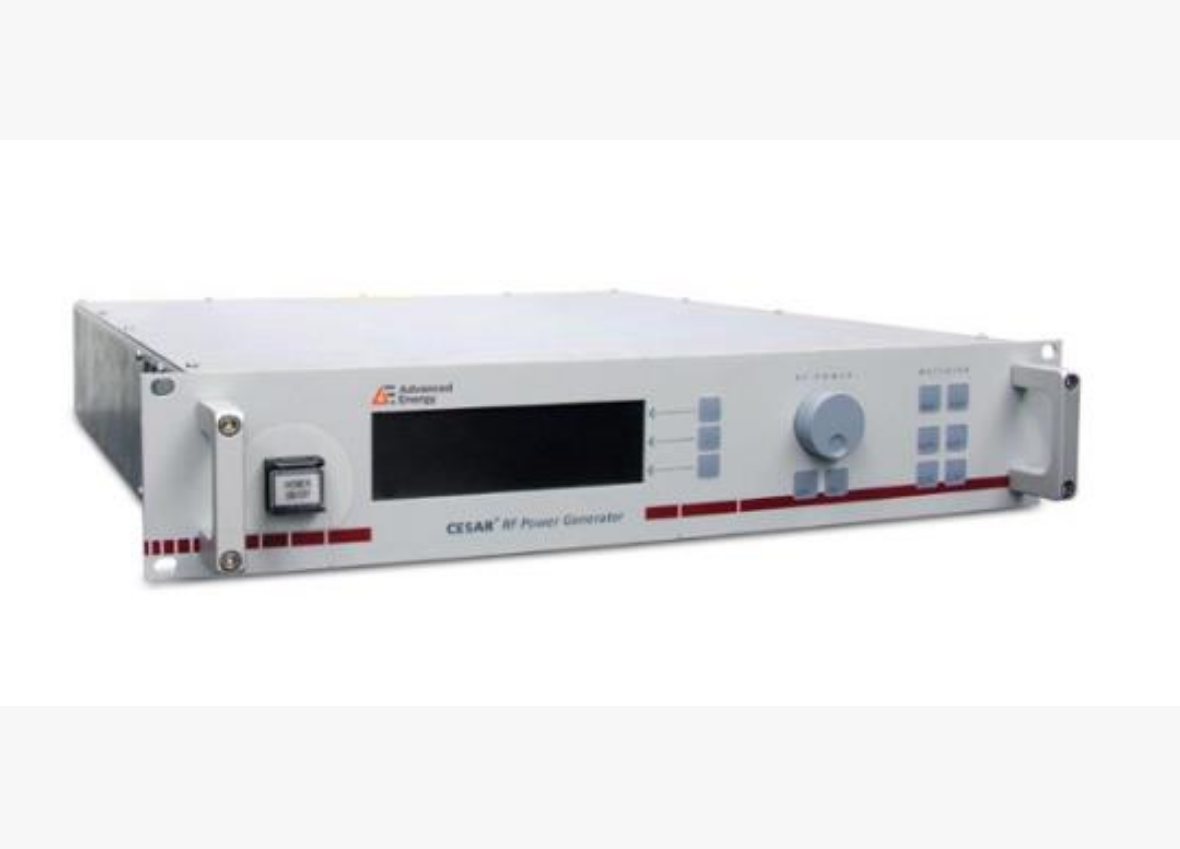

‍Advanced Energy CESAR 1330是一款聚焦半导体制程的13.56 MHz射频等离子电源，以3000 W额定功率、200/400 VAC双电压可选设计，兼顾灵活适配与稳定输出，成为PECVD、ICP/RIE刻蚀、薄膜沉积等核心工艺的理想动力源。其成熟的E类放大器架构、全维度保护机制与多接口集成能力，匹配半导体行业24/7连续生产的严苛需求。

一、核心技术规格

1.1 基础性能参数

CESAR 1330射频等离子电源的基础性能参数表现优异，具体如下：输出频率采用13.56 MHz工业等离子标准频段，确保与半导体制程设备的兼容性；额定功率为0–3000 W连续可调，调节精度可达≤±1%，满足精密工艺对功率控制的严苛要求；

1.2 控制与通讯

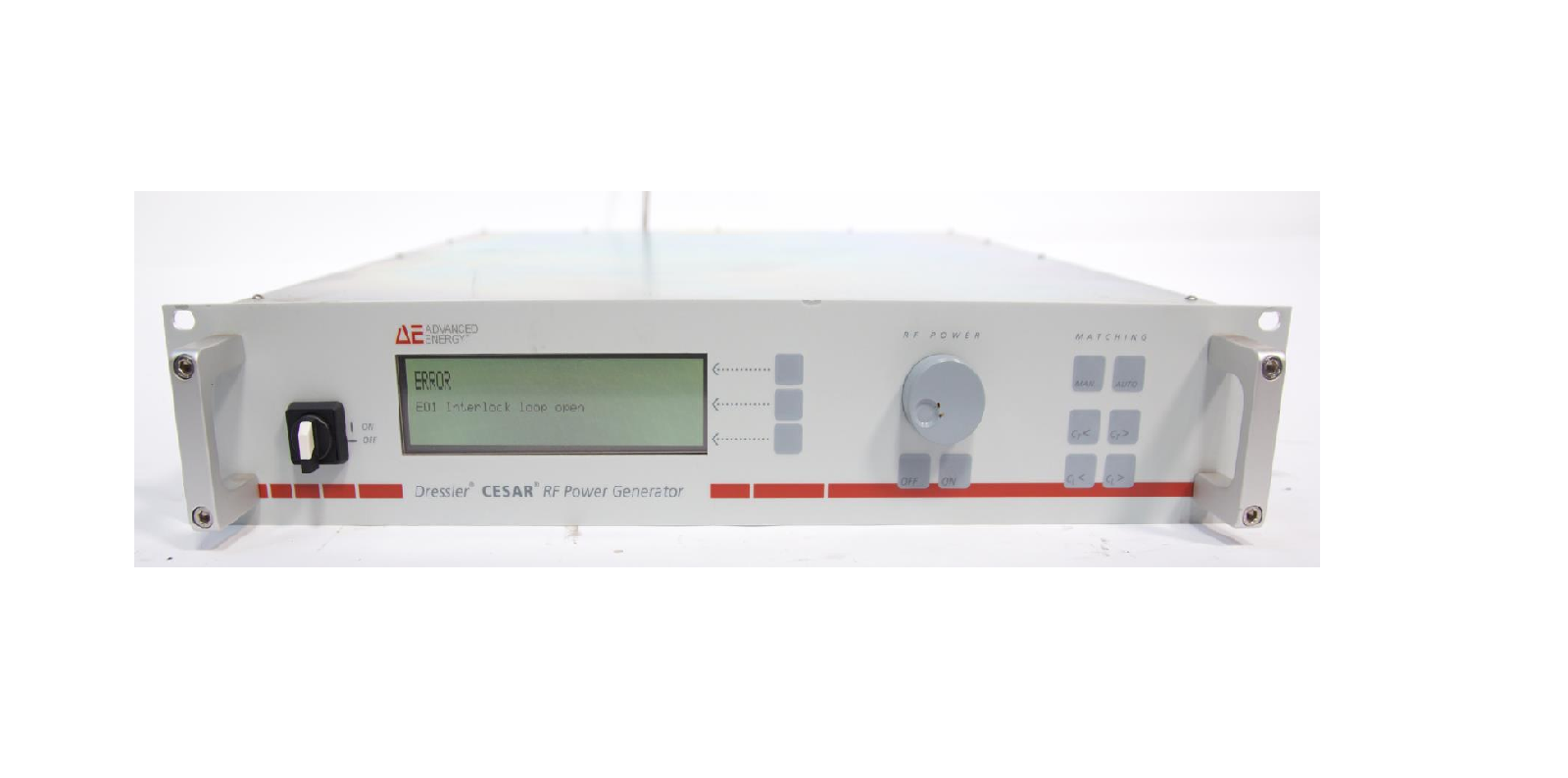

人机交互：有源前面板LCD显示屏+多语言按键菜单，支持实时功率、电压、电流、反射功率监控；

通讯接口：标配RS-232、以太网，可选Profibus，兼容半导体设备主流控制系统；

扩展功能：支持CEX相位同步模式，可多台协同组网，满足大面积制程均匀性需求。

1.3 安全与保护

内置过流、过压、过温、驻波比（VSWR）四重保护，反射功率最高40%仍稳定运行，符合SEMI标准，保障设备与工艺安全。

二、半导体核心工艺应用

2.1 PECVD薄膜沉积

作为等离子体增强化学气相沉积的核心能量源，CESAR 1330通过精准功率控制（1–30 kHz脉冲模式），实现SiN、SiO₂、Poly-Si等薄膜的均匀生长，膜厚均匀性≤±2%，满足先进制程节点对薄膜介电性能、应力控制的严苛要求，广泛应用于逻辑芯片、存储器件的栅极绝缘层、钝化层制备。

2.2 ICP/RIE刻蚀工艺

依托13.56 MHz稳定射频输出与高负载失配耐受能力，为电感耦合等离子体（ICP）反应离子刻蚀提供高密度等离子体，实现微小尺寸特征（≤7 nm）的精准加工，刻蚀速率一致性≥98%，同时降低侧向刻蚀与损伤，保障半导体器件的良率与可靠性。

2.3 薄膜沉积与等离子清洗

HDP-CVD高密度等离子体化学气相沉积：支持高沉积速率与台阶覆盖，适配高深宽比结构（≥20:1）的填充需求，减少空隙与裂纹；

等离子清洗：通过高效射频能量激发活性等离子体，快速去除晶圆表面有机污染物、残留光刻胶，提升后续工艺附着力，兼容多种清洗气体，满足晶圆级、封装级不同清洗场景。

三、产品核心优势

3.1 全场景适配能力

200/400 VAC双电压输入设计，可根据工厂供电条件灵活选型，风冷/水冷双冷却方案兼顾空间利用与散热需求，无需额外改造供电系统，降低部署成本与周期。全系列标准化接口与机架尺寸，实现快速集成，缩短设备调试时间。

3.2 稳定与高效

成熟E类放大器架构，核心部件冗余设计，减少故障点，平均运行时间（MTBF）超10万小时，保障半导体产线连续稳定运行。高效率能量转换降低发热量，配合智能温控系统，在满负荷工况下仍可维持稳定性能，同时降低能耗成本。

3.3 智能便捷与安全

多语言操作界面简化调试与运维流程，实时数据监测与故障报警功能快速定位问题，减少停机时间。全维度保护机制有效规避等离子体负载波动、电网干扰等风险，保障设备与人身安全，符合CE、SEMI等国际认证标准。

四、型号选型与部署建议

4.1 型号细分

CESAR 1330/200V：三相200 VAC输入，风冷设计，适配中小功率、空间紧凑的半导体实验线或小型产线；

CESAR 1330/400V：三相400 VAC输入，水冷设计，适配大功率、高稳定性需求的先进制程产线。

4.2 部署关键要点

供电匹配：根据选型确认供电电压、相数与容量，预留≥20%的功率冗余；

环境要求：工作温度0–40°C，相对湿度≤85%（无凝露），保持机房清洁通风，避免粉尘与腐蚀性气体；

集成对接：提前规划通讯接口连接，配合AE调试工具完成参数校准，保障与刻蚀机、镀膜机等主设备的协同效率。
