芬兰 Kontram KWSC-1-SS 水样冷却器造纸行业水汽分析应用

更新时间：2026-04-27

浏览次数：3

在造纸工业的热力生产系统中，高温高压水汽的品质直接关系到设备安全、产品质量与生产能耗。芬兰 Kontram KWSC-1-SS 作为专为工业水汽分析设计的不锈钢壳管式逆流冷却器，凭借紧凑结构、高效换热与可靠性能，成为造纸行业水汽取样系统的关键核心设备，广泛应用于锅炉、蒸汽管网及烘缸系统的水汽品质监测场景。

一、造纸行业水汽分析的核心需求与痛点

造纸生产属于能源密集型产业，干燥、蒸煮、黑液回收等核心工序高度依赖蒸汽热力系统，其水汽系统长期处于高温（150-250℃）、高压（1.6-2.5MPa）工况。水汽中的溶解氧、氯离子、硬度离子及杂质含量超标，会引发锅炉与管道腐蚀、结垢、积盐，不仅降低换热效率、增加能耗，还可能导致设备泄漏、爆管等安全事故，同时影响纸页干燥均匀性与成品质量。

传统取样方式存在三大痛点：一是高温风险，高温水汽直接取样易烫伤操作人员，且高温介质会损坏后续精密分析仪表；二是数据失真，未冷却的高温水样易发生闪蒸、汽化，导致成分浓度检测偏差，无法真实反映系统水汽品质；三是适配性差，普通冷却器不耐腐蚀、承压不足，难以适应造纸行业含微量碱液、黑液蒸汽的复杂工况，易出现泄漏、换热效率衰减问题。因此，亟需一款能将高温高压水汽安全、稳定冷却至分析标准温度（30-40℃）的专用设备。

二、Kontram KWSC-1-SS 核心结构与工作原理

（一）结构设计：紧凑全不锈钢，适配工业恶劣工况

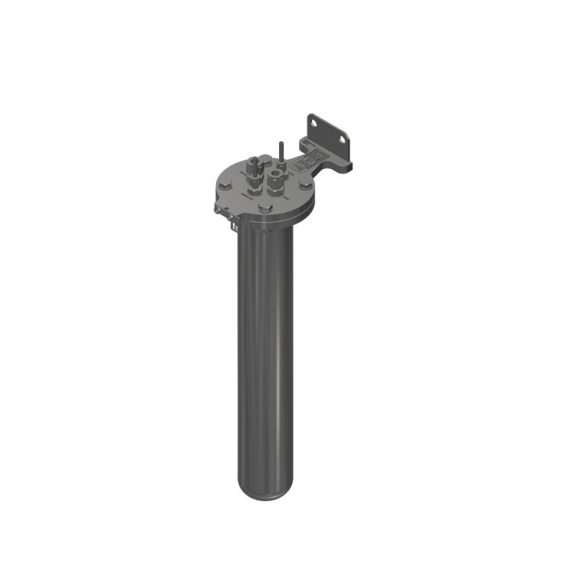

KWSC-1-SS 采用壳管式、逆流式间壁换热结构，整体尺寸小巧（外壳外径 Φ100mm，高度约 250mm），净重仅 3.5kg，便于现场安装与维护。设备核心材质为316 不锈钢，换热盘管管径 Φ10mm，具备优异的耐腐蚀性，可抵御造纸水汽中微量碱、氯离子的侵蚀，长期运行无锈蚀、无介质污染风险，满足造纸行业卫生级与工业级双重要求。

（二）工作原理：逆流高效换热，精准控温保安全

设备为纯机械无动力设计，无需供电，依靠介质压力差实现换热，运行稳定。其核心传热流程为：

高温水汽侧（管程）：造纸锅炉、蒸汽管网的高温高压水汽（公称压力 PN25/2.5MPa）从盘管入口流入，沿不锈钢盘管流动；

冷却介质侧（壳程）：冷却水（公称压力 PN16/1.6MPa）从壳体入口进入，在壳体内与盘管呈逆向环绕流动，提高换热温差利用率；

复合传热过程：通过盘管金属管壁的固体热传导，结合管内水汽强制对流、壳侧冷却水强制对流的复合换热方式，快速将高温水汽热量传递给冷却水；

三、造纸行业核心应用场景

（一）锅炉水汽品质监测

造纸厂燃煤 / 燃气锅炉是蒸汽供应核心，其给水、炉水、饱和蒸汽、过热蒸汽的品质需实时监测。KWSC-1-SS 安装于锅炉水汽取样点，将高温高压水汽冷却至分析温度，精准检测溶解氧、氯离子、铁离子、硬度等指标，防止锅炉腐蚀、结垢，保障锅炉热效率与运行安全，减少非计划停机风险。

（二）烘缸蒸汽系统分析

纸机烘缸系统依赖蒸汽加热干燥纸页，蒸汽品质直接影响纸页干燥均匀性、平整度与强度。若蒸汽含杂质或冷凝水过多，会导致烘缸表面结垢、传热不均，引发纸页褶皱、断纸等问题。KWSC-1-SS 对烘缸入口 / 出口蒸汽取样冷却，监测蒸汽干度、杂质含量，保障烘缸系统稳定运行，提升成品纸质量与生产效率。

（三）黑液回收与蒸煮系统水汽监测

造纸黑液回收、蒸煮工序产生的高温水汽含微量碱液、有机物，腐蚀性较强。KWSC-1-SS 的 316 不锈钢材质可耐受此类介质腐蚀，对该环节水汽取样冷却，监测碱浓度、有机物含量，优化黑液回收工艺，提升能源回收效率，降低生产成本，助力造纸企业绿色转型。

（四）蒸汽管网与冷凝水回收系统

造纸厂蒸汽管网复杂、管线长，冷凝水回收系统需监测水质以避免腐蚀与结垢。KWSC-1-SS 安装于管网关键节点与冷凝水回收端，冷却高温冷凝水与蒸汽，检测电导率、硬度、氯离子等指标，保障冷凝水回收品质，减少补水与水处理成本，提高水资源利用率。

四、核心优势：适配造纸行业的性能

1. 高效换热，控温精准

逆流式设计换热温差，换热效率高，可在 500-700mL/min 流量下，稳定将 150-250℃高温水汽冷却至 30-40℃，满足 DL/T 457—91 标准要求，确保分析数据精准可靠。

2. 耐腐耐压，长期稳定

316 不锈钢材质适配造纸含碱、含氯腐蚀性水汽工况；水样侧 PN25（2.5MPa）、冷却水侧 PN16（1.6MPa）的公称压力，覆盖造纸行业绝大多数高温高压水汽工况，长期运行无泄漏、无性能衰减，使用寿命长。

3. 紧凑免维护，安装便捷

体积小巧、重量轻，可直接安装于取样架或墙面，无需复杂基础；纯机械结构无运动部件、无电气元件，零能耗、零维护，仅需定期简单清洗盘管即可，降低运维成本与停机时间。

4. 安全可靠，适配恶劣环境

全封闭结构设计，避免高温水汽泄漏烫伤风险；水汽与冷却水隔离，杜绝交叉污染，符合造纸行业安全与清洁生产标准，适配高温、高湿、多尘的工业现场环境。
