比利时Johnson Pump FRE 50-125 CI 叶轮动平衡去重孔差异性技术解析

更新时间：2026-05-08

浏览次数：5

‍在Johnson Pump离心泵备品备件验收、装机检验过程中，经常出现同款型号叶轮外观孔洞、凹槽位置、深浅不一致的现象，其中 FRE 50-125 CI 铸铁叶轮（物料号：3.13609.11）表现尤为明显。现场人员常判定为铸件瑕疵、加工缺陷或非标返修件，产生质量疑虑。本文针对叶轮表面不规则孔洞、减重凹槽进行专业技术解析，明确孔洞成因、工艺逻辑、技术标准，消除验收误区，为设备运维、质检验收、备件管理提供技术依据。


一、产品基础参数与外观现象

1.1 产品基础信息

产品型号：FRE 50-125 CI

零部件名称：离心泵叶轮

物料编号：3.13609.11

材质：铸铁（CI Cast Iron）

工艺类型：砂型铸造+精密机加工+单件动平衡校正

1.2 外观异常现象

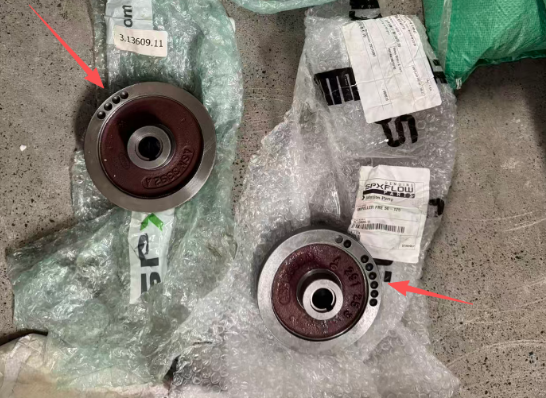

同型号、同物料号的原装叶轮，叶轮后盖位置存在数量、位置、深浅、孔径均不统一的凹槽与钻孔，无固定对称排布规律。目视对比差异明显，极易被误判为加工不良、残次品或翻新件。

二、孔洞真实成因：动平衡减重去重工艺

2.1 孔洞属性定义

叶轮表面所有不规则孔洞、凹槽并非预制安装孔、工艺孔，也非铸造气孔，全部为动平衡校正去重孔（减重凹槽），属于原厂标准化生产工艺，是合格高速旋转机械零部件的必要加工工序。

2.2 铸造毛坯先天不平衡性

叶轮采用铸铁砂型铸造工艺，受铸造工艺客观限制，毛坯不可避免存在以下偏差：

铸件壁厚微量不均匀；金属熔炼密度局部差异；成型冷却产生微量形变；叶轮外形存在微小偏心量。

上述因素导致每一件叶轮毛坯天然存在质量偏心，具备初始不平衡量。若不校正，高速运转时将产生严重振动。


三、动平衡校正加工原理

叶轮属于高速旋转核心部件，出厂必须执行单件刚性转子动平衡检测。生产流程如下：

数据检测：将叶轮固定于专业动平衡试验机，模拟工作转速，精准检测叶轮偏重角度、不平衡质量；

定点去重：设备判定偏重区域后，采用钻孔、铣削方式在偏重位置去除多余金属材质；

复测校验：去重完成后二次检测，直至不平衡量符合Johnson Pump出厂允许公差；

合格出厂：动平衡达标后方可进行表面处理、入库包装。

四、同款叶轮孔洞不一致的核心技术逻辑

不同叶轮之间孔洞位置、深浅、大小无法统一，是由单件差异化校正工艺决定，属于正常合规现象，具体原因如下：

4.1 毛坯初始不平衡量各不相同

每一件铸造叶轮毛坯的偏心位置、偏重质量均为随机变量，不存在一致的毛坯。因此动平衡检测得出的校正点位、切削深度天然不同。

4.2 去重方式为自适应加工

动平衡设备根据每一只叶轮的不平衡数据，自适应选择钻孔位置、钻孔深度、凹槽切削范围。偏重量大则切削更深、孔径更大；偏重角度不同则打孔位置偏移。

4.3 行业通用制造标准

离心泵叶轮不要求去重孔对称统一，国际泵业制造标准明确：动平衡校正以消除不平衡量为判定标准，不限制去重位置与外观形态。

‍
