德国 Hellma CaF₂氟化钙 193nm 单晶圆：高精度光学的核心基石

更新时间：2026-05-20

浏览次数：8

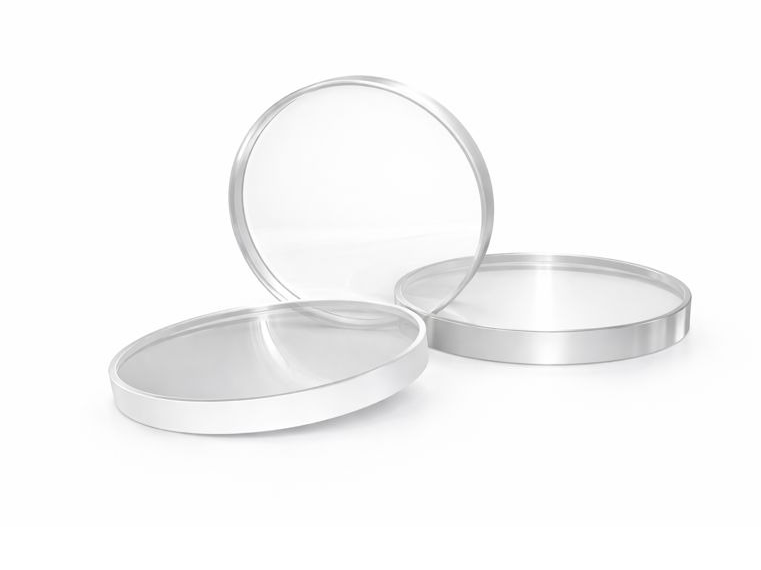

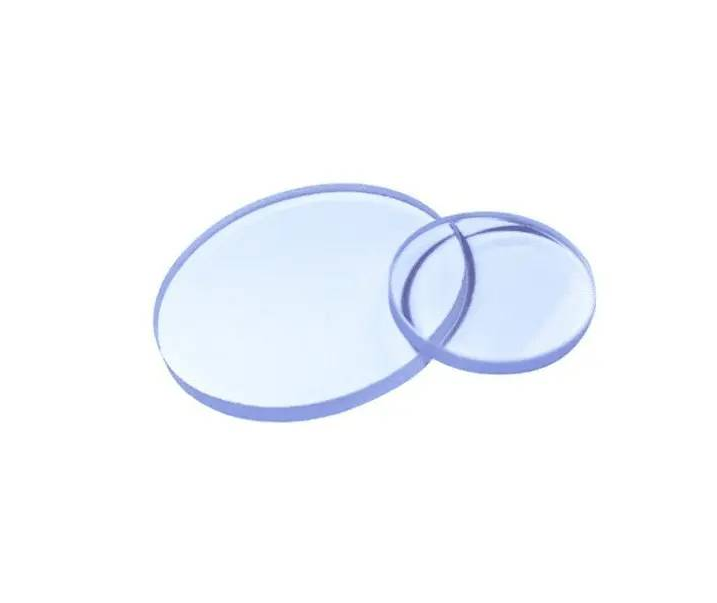

在深紫外（DUV）高精度光学领域，193nm ArF 激光技术是先进制程半导体光刻、高功率激光系统与天文观测的核心支撑，而光学材料的性能直接决定系统的极限精度与长期稳定性。德国 Hellma Materials 承袭百年耶拿光学底蕴，凭借原肖特（Schott Lithotec）光刻级晶体核心技术，研发生产的 <111> 晶向 193nm CaF₂单晶圆，以超高深紫外透过率、超低应力双折射、优异激光耐久性与超低色散特性，成为 ASML、蔡司等顶尖设备的标配光学元件，是当前高精度光学领域不可替代的核心材料。

一、核心材料特性：<111> 晶向的天然优势与 Hellma 技术赋能

氟化钙（CaF₂）晶体为立方晶系，不同晶向的原子排列、应力分布与光学性能差异显著，而 <111> 晶向是深紫外高精度光学应用取向，这一结论已被全球光刻与激光行业长期验证。Hellma 通过自主研发的真空 Stockbarger 晶体生长工艺，结合精密温场控制与专属退火技术，将 < 111 > 晶向 CaF₂单晶的性能推向新的台阶。

1.1 <111> 晶向的核心光学优势

超低应力双折射：<111> 晶向是 CaF₂晶体本征双折射最小的结晶学取向，原子排列最规整，晶格缺陷与内应力。Hellma <111> 晶向单晶圆的应力双折射 ≤0.5nm/cm，远优于行业常规标准，可消除光束传输过程中的波前畸变与偏振像差，保障光学系统实现衍射极限性能。

深紫外高透过率：CaF₂晶体透光范围覆盖 130nm–8μm，是少数能在 193nm 深紫外波段保持高透的光学材料。<111> 晶向结构进一步降低光散射与吸收，Hellma 光刻级（LD‑A）单晶圆193nm 内部透过率 > 99.6%/cm，镀膜后可达 > 99.8%，远高于熔融石英（193nm 透过率不足 70%），最大限度减少激光能量损耗与热累积。

超低色散（高阿贝数）：<111> 晶向 CaF₂的阿贝数高达95.23，折射率 n₁₉₃≈1.434，色散系数仅为普通光学玻璃的 1/3，可高效校正光学系统色差，显著提升成像分辨率与清晰度，适配 7–45nm 先进制程光刻的严苛要求。

高激光损伤阈值：<111> 晶向原子结合能高，抗激光老化能力强，Hellma 单晶圆 193nm 激光损伤阈值 >10J/cm²，可承受高能量、高重复频率（数千 Hz）ArF 激光长期辐照，不褪色、不损伤、光学性能无衰减，大幅延长元件使用寿命。

1.2 Hellma 原厂工艺的性能保障

超高纯度（LD‑A 光刻级）：金属杂质含量 <1ppm，无晶界、无位错聚集、无微裂纹，折射率均匀性 ≤0.5ppm，杜绝杂质与缺陷导致的紫外吸收与光斑畸变。

大尺寸定制能力：<111> 晶向单晶最大直径可达φ250mm，多晶 φ440mm，厚度≤150mm 可定制，满足大口径光刻物镜、天文望远镜主镜等超大口径元件需求。

超精密加工与镀膜：表面超精抛光 Ra≤0.5nm，可定制增透膜、抗激光膜，适配 193nm 波段专用光学场景。

二、<111> 晶向 193nm CaF₂单晶圆的高精度光学应用

凭借 <111> 晶向的优异光学性能与 Hellma 的工艺保障，该产品已深度渗透半导体光刻、高功率激光、天文空间光学、精密光谱分析四大高精度领域，成为核心光学元件。

2.1 半导体 DUV 光刻（核心应用）

193nm ArF（干式）/ArFi（浸润式）光刻是 7–45nm 先进制程芯片量产的主力技术，而 <111> 晶向 CaF₂单晶圆是光刻系统的全链路核心材料，占投影物镜镜片总数 60% 以上。

准分子激光光源窗口：作为 193nm ArF 激光器输出 / 谐振腔窗口，承受高能量激光辐照，高透过率与高损伤阈值保障光源能量稳定输出，避免窗口老化导致的光斑畸变。

照明系统匀光元件：用于光束整形镜、中继镜，将激光均匀化、准直化；超低应力双折射保障照明光束偏振一致性与能量均匀性，消除掩模版成像阴影与畸变。

投影物镜核心镜片：超低色散校正色差，极低双折射消除偏振像差，高均匀性保障波前精度，实现纳米级线宽成像，直接决定芯片制程良率。

2.2 高功率激光系统

适配 193nm/248nm 准分子激光器、1064nm/532nm 高功率固体激光器，用作真空隔离窗口、激光谐振腔镜、光束传输组件。<111> 晶向的低吸收、高损伤阈值特性，确保激光系统长期稳定运行，广泛应用于激光加工、科研仪器、医用激光（如光学相干断层成像）等领域。

2.3 天文与空间光学

凭借低色散、低应力双折射、抗高能辐射、宽温适应性优势，用于高分辨率天文望远镜物镜、空间相机光学元件、卫星载荷窗口。在太空环境下，可保持光学性能稳定，减少光线散射与色差，提升深空探测信号传输完整性，支撑宇宙探索与对地观测。

2.4 精密光谱分析

作为傅里叶变换红外（FT‑IR）分束器、紫外‑可见分光光度计窗口、拉曼光谱仪元件，130nm–8μm 超宽透光波段可简化仪器光路设计；低荧光特性避免背景干扰，适配高精度光谱检测与分析场景。

三、总结

德国 Hellma <111> 晶向 193nm CaF₂单晶圆，以 <111 > 晶向的天然光学优势为核心，叠加 Hellma 百年光学工艺的技术赋能，解决了深紫外高精度光学系统的色差、波前畸变、激光损伤等核心痛点。作为半导体先进制程、高功率激光、天文空间探索等领域的 “材料心脏"，它不仅支撑着当前高精度光学技术的量产落地，更为未来更高精度、更大口径光学系统的发展奠定了坚实基础。
