超声波波长与空化分布规律及ELMA超声波清洗机的优化设计

更新时间：2026-05-27

浏览次数：8

一、波长对声压及空化气泡分布的影响

在超声波清洗的声场体系中，频率对应的波长是影响声压大小、空化气泡空间分布的核心因素，对清洗效果有着至关重要的作用。结合第二章波长与频率的关联规律，可通过液体声速与频率的比值计算波长，本次案例中液体声速为1440m/s，以25kHz超声波频率为例，对应波长约为5.8cm。

常规波长计算仅为基础理论，超声波浴槽内的声波传播存在特殊变化：换能器发射的超声波传播至浴槽表面后会发生反射，声波相位旋转180°，反向朝换能器方向传播。正向传播与反向反射的声波相互交汇，进而产生复杂的波干涉现象，直接改变浴槽内的声压分布状态。

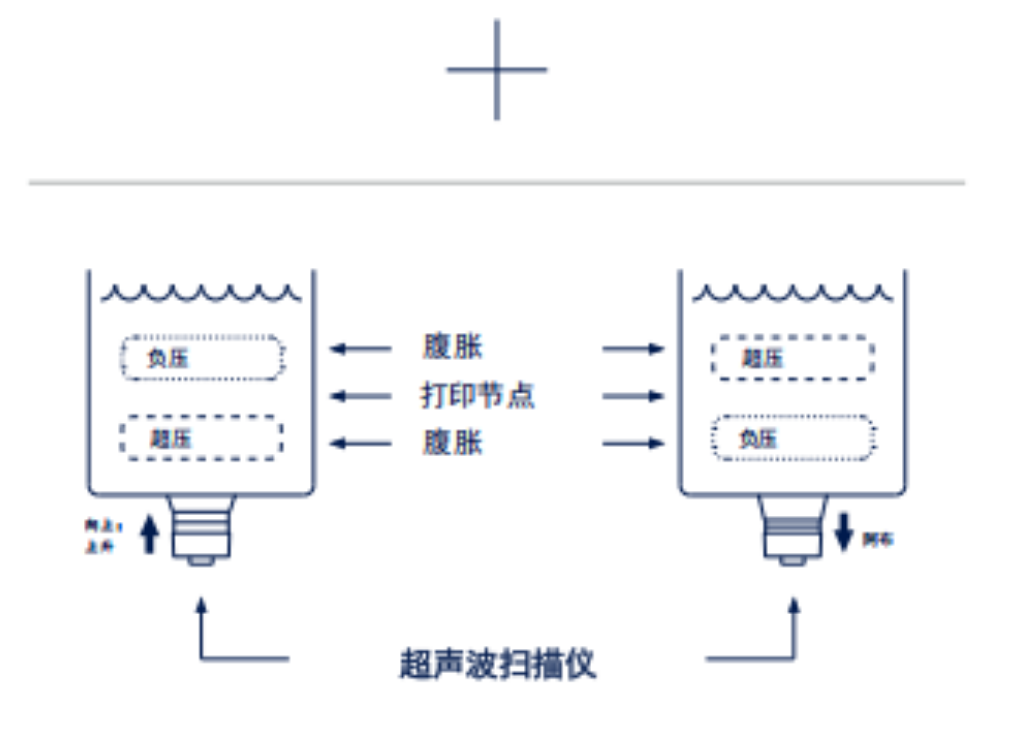

二、波干涉原理与生产特殊点位

1. 声压腹（波腹）

在超声波浴槽的特定位置，两个波峰同步叠加可形成双倍声压，随着振动周期变化，半个周期后两个波谷重合，又会形成双倍负压，声压与负压交替往复、周期性变化。这种声压大幅叠加、剧烈变化的固定点位，被称为声压腹（波腹），也是空化效应活跃的区域。

2. 声压节点（波节）

以波腹位置为基准，偏移四分之一波长（25kHz频率下对应1.45cm）的位置，声压在整个振动周期内始终保持恒定，无压力起伏变化，该固定点位即为声压节点（波节）。

三、频率对驻波声场间距的影响规律

结合上述声场特性可得出核心结论：超声波浴槽内会形成固定的波腹、波节声场区域，区域之间的间距由超声波工作频率决定，具体对应关系如下：

高频超声波：对应波长更短，声场波腹、波节间距更小

低频超声波：对应波长更长，声场波腹、波节间距更大

四、声场不均匀性对清洗的影响及解决方案

根据第二章空化形成机制可知，空化效应的产生依赖剧烈的声压正负交替变化，而声压节点无压力波动，无法产生空化现象。这就导致浴槽内声场作用不均匀，工件对应波节的位置无法实现有效清洗，最终造成整体清洗效果不均。

1. 核心解决思路

为消除声场不均匀带来的清洗缺陷，需让工件避开固定波节区域，常规方案为：将待清洗部件在声场中缓慢朝向声辐射面往复振荡移动，遍历不同区域，保证工件表面接触空化作用。

2. 不同设备的实操方式

小型德国ELMA超声波清洗设备：无自动移动机构，通常采用固定悬挂或放置物料篮、货物托盘的方式作业，需人工辅助调整工件位置，遍历不同声场区域，以此弥补驻波声场不均带来的清洗短板。
