德国 Mahr LP C 30-15-2/60°测量臂：变速箱阀体精密检测核心工具

更新时间：2026-06-08

浏览次数：3

‍汽车自动变速箱的核心核心在于阀体液压控制系统，阀体内部密集的油道、阀孔、密封沟槽及过渡圆弧的微观加工精度，直接决定变速箱的换挡平顺性、液压密封性、传动效率与整机使用寿命。阀体属于典型的多型腔、多遮挡、深盲孔复杂精密零件，传统直杆测量测头极易发生结构干涉，存在大量测量盲区，难以完成全域高精度检测。德国Mahr马尔LPC 30-15-2/60°偏心式测量臂，订货号9057488，是针对变速箱阀体检测工况专属优化的高精度轮廓粗糙度测臂，可适配多款马尔精密测量设备，解决阀体复杂内腔测不到、测不准、重复性差的行业痛点。

一、产品型号释义与核心技术参数

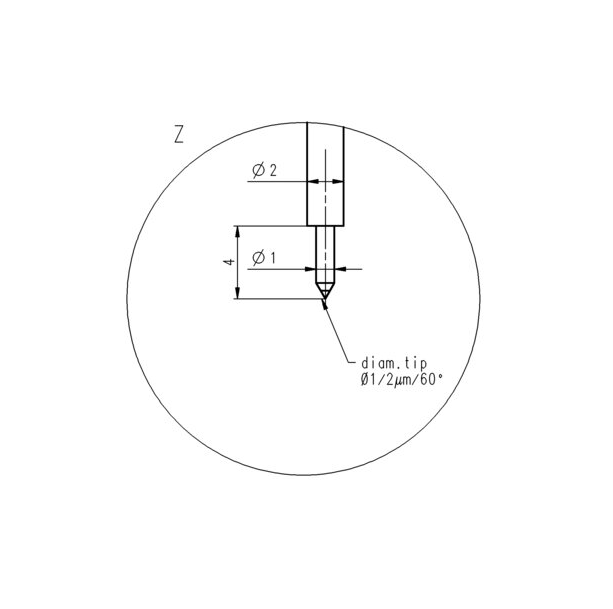

LPC 30-15-2/60°为Mahr马尔专用偏心轮廓测量测臂，型号每一组参数均对应阀体精密检测的工况需求。LPC代表偏心式轮廓测量测头，专为受限空间检测设计；30代表标准测量测力30mN，既能保证测量贴合度，又不会划伤阀体铝合金、铸铁精密加工表面；15代表15毫米侧向偏移量，是适配阀体孔沿、台阶结构的核心设计参数，可有效规避结构干涉；2代表2微米天然金刚石针尖半径，满足微观形貌高精度检测需求；60°为针尖标准锥角，适配阀体各类沟槽、倒角、圆弧过渡结构的检测场景。

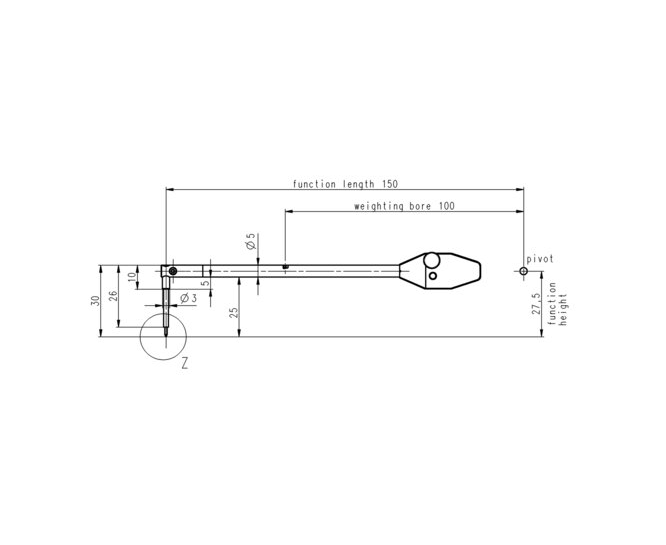

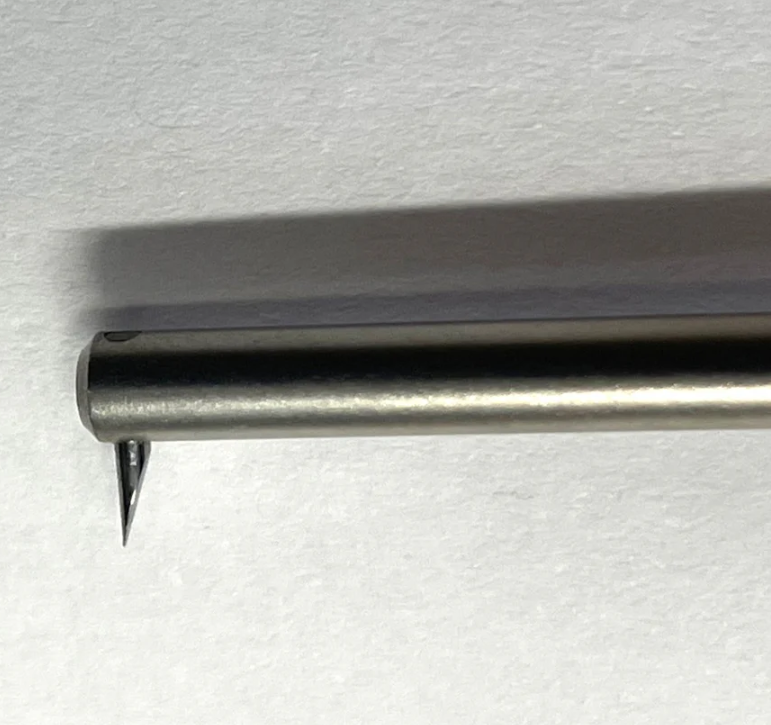

该测量臂整体采用一体化精密加工工艺打造，总臂长150mm，有效探测深度可达25mm，覆盖变速箱阀体常规盲孔、沉孔、深沟槽的检测深度范围。核心检测触点采用天然金刚石材质，具备超高硬度、耐磨性，长期高频测量无磨损、无形变，测量数据稳定可靠，是汽车精密零部件量产质控的专用核心配件。

二、专属结构设计，适配阀体复杂检测工况

1. 偏心弯折结构，消除测量盲区

变速箱阀体内部油道交错、台阶密集、空间狭窄，常规直杆测臂伸入检测时，杆身极易与孔口边缘、台阶侧壁发生碰撞干涉，无法深入内腔关键检测位置，导致核心质控点位漏检。LPC 30-15-2/60°依托15mm侧向偏心弯折结构，改变传统垂直入射的测量方式，可轻松避开阀体外部及内部遮挡结构，深入狭窄型腔、深盲孔、交叉油道底部，实现阀体所有关键配合面、密封面的测量，解决复杂型腔精密检测盲区难题。

2. 高刚性一体杆身，适配量产高频检测

针对汽车零部件批量生产、高频抽检的严苛工况，该测量臂杆身采用高强度特种合金材质，经过多道精密研磨、调质工艺处理，整体刚性充足、抗形变能力强，长期往复测量不会产生轻微挠度变形。在量产常态化高频检测场景下，设备无数据漂移、无测量偏差，能够持续保持测量重复性与稳定性，适配变速箱阀体批量质控的精度要求。

3. 模块化分体结构，降低运维成本

区别于一体式不可更换测臂，该款测量臂采用模块化组合设计，核心金刚石针尖可独立更换。在长期使用过程中，若针尖出现轻微磨损、沾染杂质，无需整体更换测量臂，仅需更换针尖配件即可恢复检测精度，大幅降低设备运维成本与耗材损耗，同时缩短设备停机调试时间，有效提升车间整体检测效率。

三、变速箱阀体核心检测应用场景

1. 精密阀孔内壁精度检测

变速箱阀芯与阀孔属于微米级精密配合，阀孔内壁的表面粗糙度、微观轮廓平整度直接影响阀芯滑动灵活性与液压密封性。若阀孔存在微观波纹、粗糙度过大、局部凸起缺陷，极易引发阀芯卡滞、液压油泄漏，造成变速箱换挡顿挫、动力迟滞、油压不稳等故障。该测量臂可深入细小阀孔内部，全域采集内壁粗糙度、轮廓度数据，精准把控阀孔加工精度，保障阀芯配合精度与液压控制系统稳定性。

2. 内部沟槽与密封结构检测

阀体内部的密封沟槽、节流沟槽是控制液压流量、保障密封性能的关键结构，沟槽的深度、宽度、底部平整度、边角过渡圆角精度，直接决定阀体的节流特性与密封效果。此类沟槽多处于腔体内部、遮挡位置，常规测头无法抵达检测。LPC 30-15-2/60°凭借偏心避障优势，可精准抵达各类窄沟槽、隐蔽式沟槽底部，全面检测沟槽微观形貌与尺寸精度，杜绝加工毛刺、局部塌陷、圆角不均等工艺缺陷，保障阀体液压控制精度。

3. 盲孔与沉孔底面形貌检测

变速箱阀体分布大量用于安装电磁阀、堵头、弹簧的盲孔与沉孔结构，孔底平面度、粗糙度直接影响零部件装配贴合度与压力传递精度。该测量臂25mm的有效探测深度，可稳定伸入各类深浅盲孔内部，精准完成孔底平面粗糙度、微观平整度、边缘倒角精度的检测，确保阀体装配精度达标，避免因装配间隙异常引发的液压故障。

四、设备适配与行业应用价值

在设备兼容性方面，Mahr LPC 30-15-2/60°测量臂（9057488）适配性强，可直接兼容马尔MarSurf M310、M400、PS10、GD140/280等主流粗糙度及轮廓测量系统，无需额外转接配件，安装便捷、调试简单，可快速搭建标准化的阀体精密检测方案。

在汽车变速箱精密制造领域，阀体作为核心液压控制部件，其加工质控精度直接关乎变速箱整机品质。该款偏心测量臂针对性解决了传统检测工具无法适配复杂内腔、隐蔽点位检测的短板，阀体受限空间精密检测的技术空白，为阀体机加工、精整、成品质检提供精准、稳定、可溯源的检测数据支撑。助力车企与零部件厂商严控加工缺陷，提升变速箱整机可靠性，降低售后故障概率，是变速箱阀体精密质控的核心检测配件。
