德国STÜWE SD-280-71x280收缩盘：齿轮箱输出轴端重载连接方案

更新时间：2026-06-08

浏览次数：941

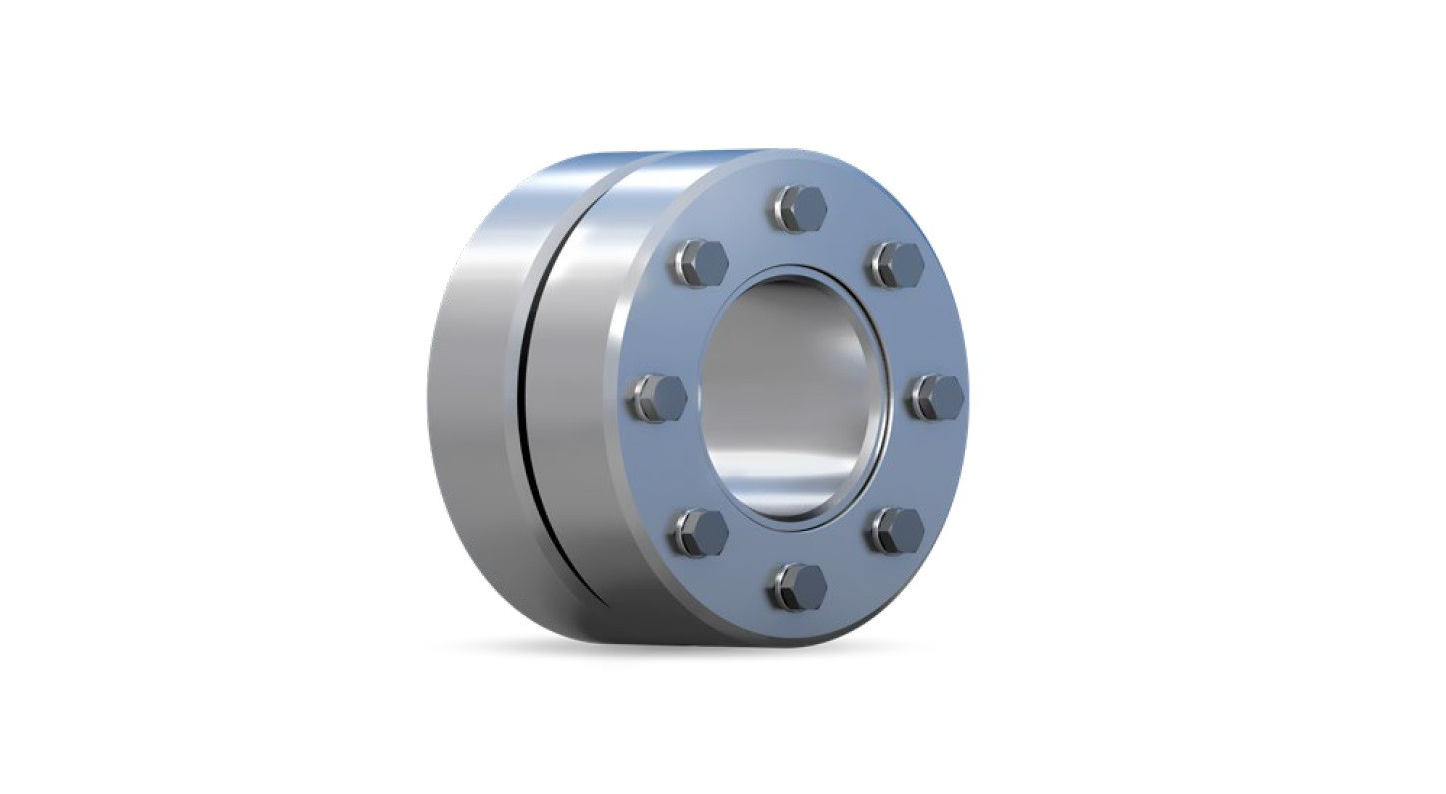

德国STÜWE作为全球重载摩擦连接技术企业，其SD-280-71x280为标准三件式机械收缩盘，专为280mm标准轴径的重载齿轮箱输出轴端量身设计，是替代传统平键连接、实现大功率设备无间隙、高可靠扭矩传递的核心连接部件。产品依托德国精密锥面加工工艺与稳态摩擦锁紧技术，兼具结构紧凑、承载扭矩大、对中精度高、重复拆装性好等诸多优势，可适配风电、冶金、矿山、建材等行业大功率齿轮箱复杂、连续、重载的严苛运行工况，是重型传动系统轴毂连接的主流优选配件。

‍一、产品核心技术参数

SD-280-71x280收缩盘适配280mm齿轮箱输出轴，整体结构宽度71mm，外径尺寸适配重型设备安装空间，整体重量轻便且承载性能强。产品额定传递扭矩可达136000Nm，额定轴向承载力1597kN，能够满足大功率齿轮箱输出端的极限负载需求。设备采用12.9级高强度M20紧固螺栓作为锁紧核心，单颗螺栓标准拧紧力矩为670Nm，锁紧受力均匀、夹紧力稳定。

产品主体采用优质调质合金钢材质，经表面氮化硬化处理，耐磨、抗疲劳、抗冲击性能优异，整体硬度高、不易变形，适配长期重载运行。标准工况下工作温度区间为-20℃至+200℃，可适应高低温、粉尘、潮湿等各类恶劣工业环境，稳定性与适配性远超传统连接结构。

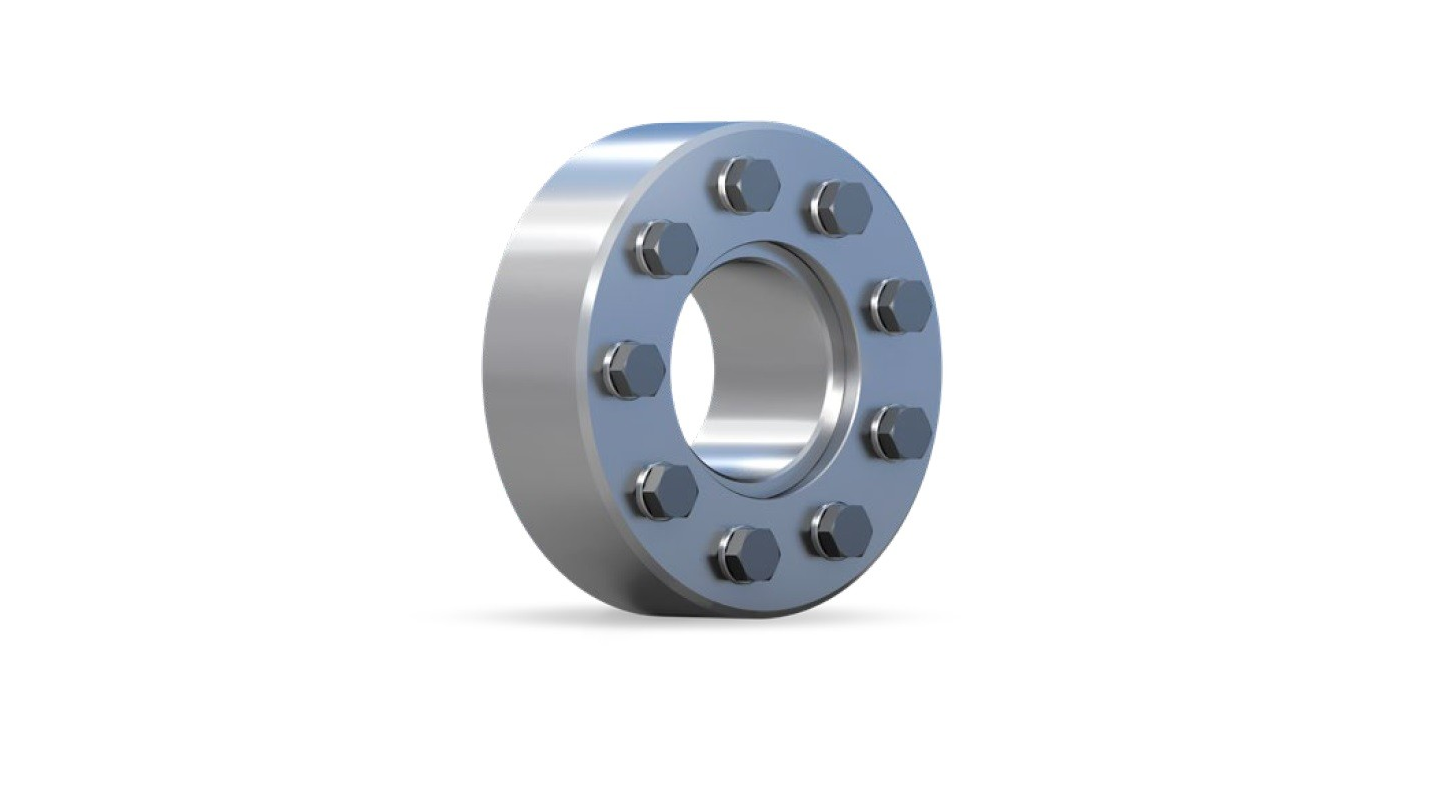

二、工作原理与结构优势

（一）工作原理

该款收缩盘采用经典三件式双锥面锁紧结构，依靠高强度螺栓均匀拧紧产生轴向推力，推动内外锥面相对滑动、紧密贴合，将轴向作用力精准转化为均匀的径向夹紧力，使收缩盘与齿轮箱输出轴、轮毂之间形成无间隙过盈配合。通过接触面产生的稳态摩擦力传递扭矩与轴向载荷，全程无键槽、无间隙传动，同时可自适应轴与轮毂的微小加工公差，有效弥补装配误差，保证传动系统长期运行的稳定性。

（二）核心结构优势

首先，产品扭矩密度高，作为71系列大扭矩规格产品，在紧凑体积下可实现超大扭矩传递，匹配大功率齿轮箱输出端的重载传动需求，杜绝扭矩衰减、传动打滑等故障问题。

其次，设备自定心精度优异，锥面精密加工可实现高精度自动对中，有效校正轴与轮毂的同轴度偏差，大幅降低齿轮箱运行过程中的振动、噪音，避免齿轮偏磨、轴承过热等次生故障，延长齿轮箱整机使用寿命。

同时，产品具备免维护、高可靠的特性，整体封闭式锥面配合结构，可抵御粉尘、油污、水汽侵蚀，适配各类恶劣工业工况，运行过程无需润滑保养，故障率极低，长期运行稳定性强。

此外，产品支持无损重复拆装，松开紧固螺栓后，结构可自动回弹释放装配间隙，拆装无需暴力敲击、无需专用复杂工装，多次拆装后不会损伤轴体与轮毂配合面，大幅降低设备检修、维保的工时成本与备件损耗。

三、齿轮箱输出轴端适配核心价值

（一）解决传统连接结构痛点

传统齿轮箱输出轴多采用平键连接方式，键槽加工会造成轴体应力集中，重载工况下极易出现键体磨损、松动、滚键等问题，引发传动失效、设备振动，严重时会造成输出轴断裂报废。同时键连接拆装过程易损伤轴体，反复维保后配合精度大幅下降。SD-280-71x280采用无键连接设计，消除键槽应力集中问题，完整保留280mm输出轴的结构强度与精度，从根源上解决传统连接的各类缺陷。

（二）适配重载交变连续工况

大功率工业齿轮箱输出轴端长期承受高扭矩、交变载荷与频繁冲击振动，对连接部件的抗疲劳、抗冲击性能要求高。该款收缩盘采用高强度合金钢硬化处理，结构强度高、抗疲劳性能优异，可长期稳定保持夹紧力，无惧连续运行、频繁启停、冲击负载等复杂工况，杜绝传动松动、失效等安全隐患，保障设备24小时连续稳定作业。

（三）适配狭小安装空间，装配便捷

齿轮箱输出轴端普遍存在安装空间紧凑、结构密集的特点，该款收缩盘宽度仅71mm，结构轻薄紧凑，能够适配狭小装配空间。三件式分体结构设计，拆装灵活、装配难度低，通过对角分步预紧的装配方式，可保证整体夹紧力均匀一致，装配精度可控，有效提升设备装配质量与效率。

四、主要应用场景

SD-280-71x280收缩盘专门适配280mm轴径的大功率齿轮箱输出轴端，针对性服务于各类重型工业传动设备，应用场景广泛且贴合工况需求。在风电领域，可用于风电主齿轮箱输出端与主轴的连接，适配野外风沙、温差大的恶劣环境，稳定传递超大扭矩；在冶金行业，多用于轧钢机主传动齿轮箱、辊道驱动齿轮箱，可抵御轧制过程中的强冲击载荷，防止轴体窜动、传动松动。

在矿山领域，适配大型刮板输送机、斗轮堆取料机、破碎机等设备的驱动齿轮箱输出端，耐粉尘、免维护的特性可适配矿山恶劣作业环境；在建材行业，广泛应用于水泥磨机、回转窑驱动齿轮箱，满足设备长时间连续重载运行的需求；同时也适配港口起重机、大型皮带机等港口重载设备的齿轮箱输出连接，有效应对设备频繁启停、高负荷运转的工况特点。

‍
