德国SITEMA KR 056 30液压安全抱闸：模具锁止专用重载安全防护装置

更新时间：2026-06-11

浏览次数：15

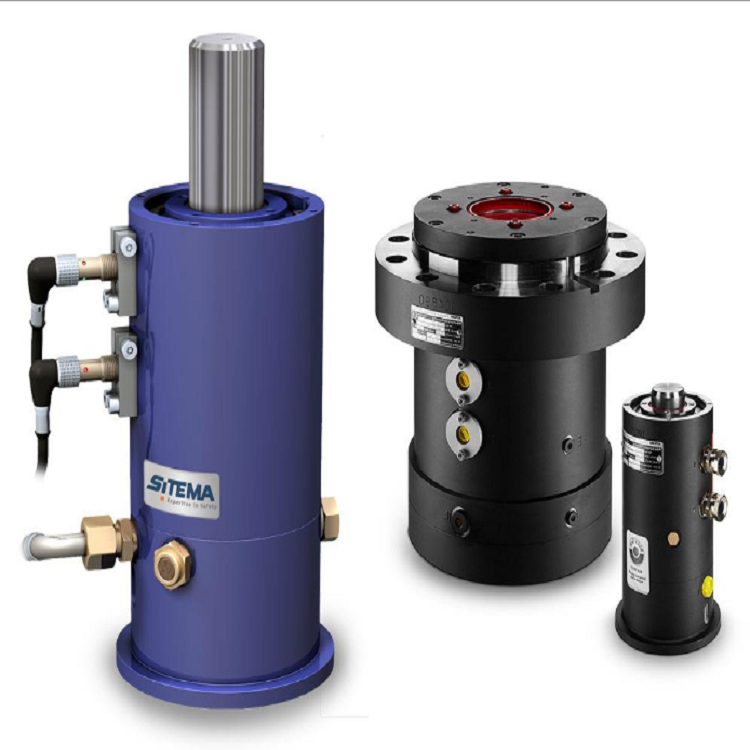

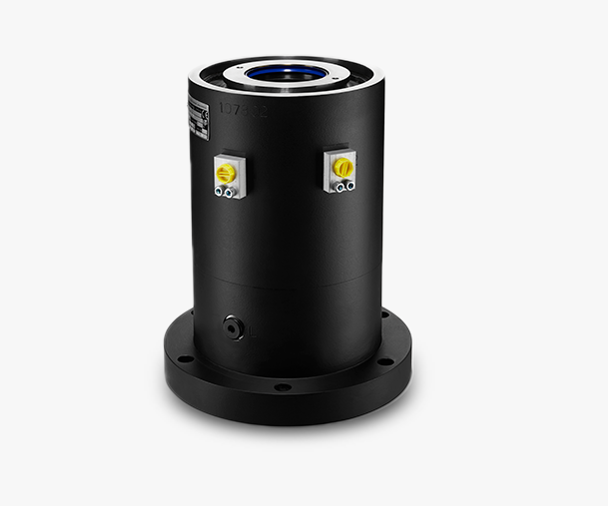

德国SITEMA KR系列为行业经典常闭式液压安全抱闸，KR 056 30是适配φ56mm活塞杆/导向光轴的标准规格机型，额定允许负载67kN，依托楔块自增力机械自锁结构，专为注塑机、液压成型机等设备模具锁止、滑块防坠落场景设计，取得德国DGUV安全认证，契合压机ISO 16092安全规范，是重型模具工位刚性定位与失效安全防护的核心执行部件。

该抱闸采用失压自动锁紧的安全设计，常态依靠液压供油维持松开状态，一旦出现液压管路爆裂、油泵停机、断电、油压骤降等突发故障，可瞬时抱紧杆件锁死模具，杜绝模具下坠、滑块滑移引发的设备损毁、工装报废及人身安全事故，广泛应用于大中型成型设备锁模油缸配套安全改造与新机标配。

一、核心技术参数

1. 适配夹紧杆件公称直径：56mm；

2. 额定静态允许负载：67kN；

3. 释放工作油压：标准40bar，最高耐受油压250bar；

4. 锁紧结构：弹簧驱动+楔块自增力自锁，负载越大夹持力同步提升；

5. 油口接口规格：G1/4"，集成主释放口、排气口；

6. 轴向允许杆件窜动间隙≤0.1mm，杆件允许轻微偏斜±5°；

二、Sitema KR 056 30工作原理

KR 056 30属于常闭式安全制动器，安全逻辑遵循“故障安全”原则。设备正常生产阶段，液压油持续通入抱闸释放油腔，油压克服内置强力弹簧预紧力，撑开内部楔形夹紧衬套，内孔松开，锁模油缸活塞杆可自由伸缩，模具正常开合动作不受干涉。

当设备出现液压失效、断电等异常工况时，释放油压瞬间消失，弹簧快速推动楔块向内收拢抱紧φ56mm杆件；独特的SiForce自增力结构会随模具自重下坠产生的轴向拉力进一步放大夹持力，形成不可逆机械锁止，不会出现打滑、松脱问题。只有重新接入标准释放油压，抱闸方可解锁复位，模具才能再次动作。

三、模具锁止场景核心优势

1. 安全冗余充足，杜绝模具坠落风险

额定67kN标准承载能力可覆盖绝大多数中小型成型模具自重及动态冲击载荷，动态制动时实际锁紧力可达额定载荷2~3.5倍，冲击工况下安全余量进一步放大，规避锁模油缸密封破损、内泄导致的模具缓慢下滑、瞬时坠落隐患。

2. 定位刚性强，保障模具加工精度

抱闸锁紧后无轴向间隙，可在合模到位后刚性锁死活塞杆，抵消油缸油压波动、油液压缩带来的模具微量位移，注塑、压铸成型过程中分型面贴合稳定，有效提升塑件一致性，减少飞边、尺寸超差等良品率问题，同时降低模具分型面长期受交变载荷损耗。

3. 适配性强，现场集成便捷

标准法兰安装结构无需定制专属支架，可直接装配在φ56mm锁模活塞杆外侧，立式、卧式设备均可安装；多台抱闸还能并联使用叠加总承载负载，适配超大吨位重型模具锁止需求。出厂预装长效润滑结构，常规工况20000小时免维护，制动衬套模块化快拆设计，后期检修更换耗时短，不影响产线连续生产。

四、应用总结

SITEMA KR 056 30安全抱闸凭借67kN额定承载、φ56mm杆件适配规格、机械自锁无源安全特性，精准匹配成型设备模具锁止保护工况。既解决了模具坠落的安全隐患，又强化了模具合模定位刚性，兼顾生产安全性与加工精度，是注塑、压铸、液压成型设备锁模系统的安全防护部件，在单机安全升级与自动化产线批量配套中均具备实用价值。
