德国Spieth MSR 180×3锁紧螺母（适配130mm轴径）精密重载传动轴固定技术

更新时间：2026-06-11

浏览次数：12

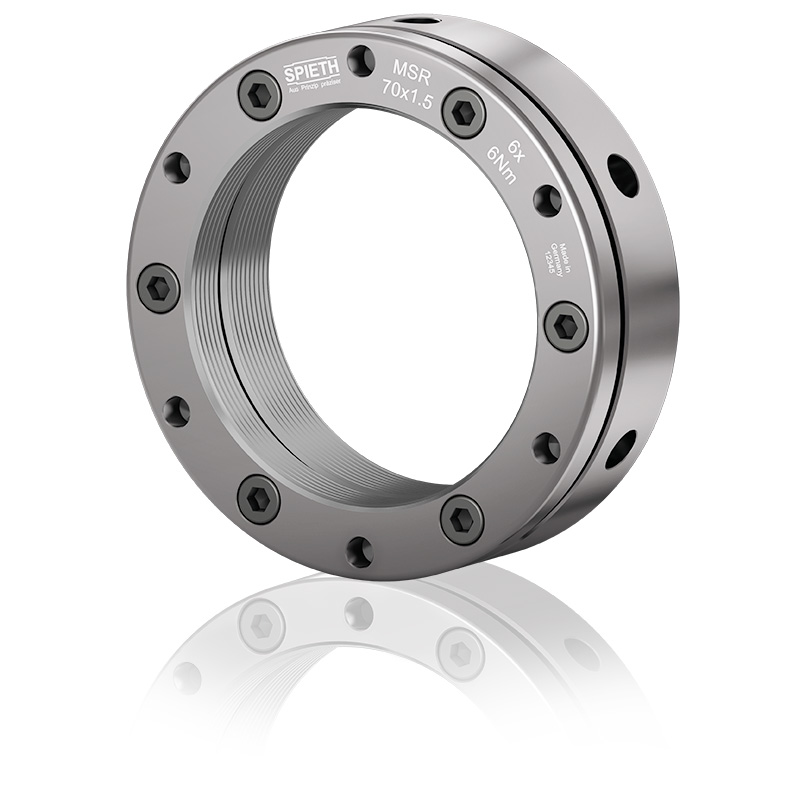

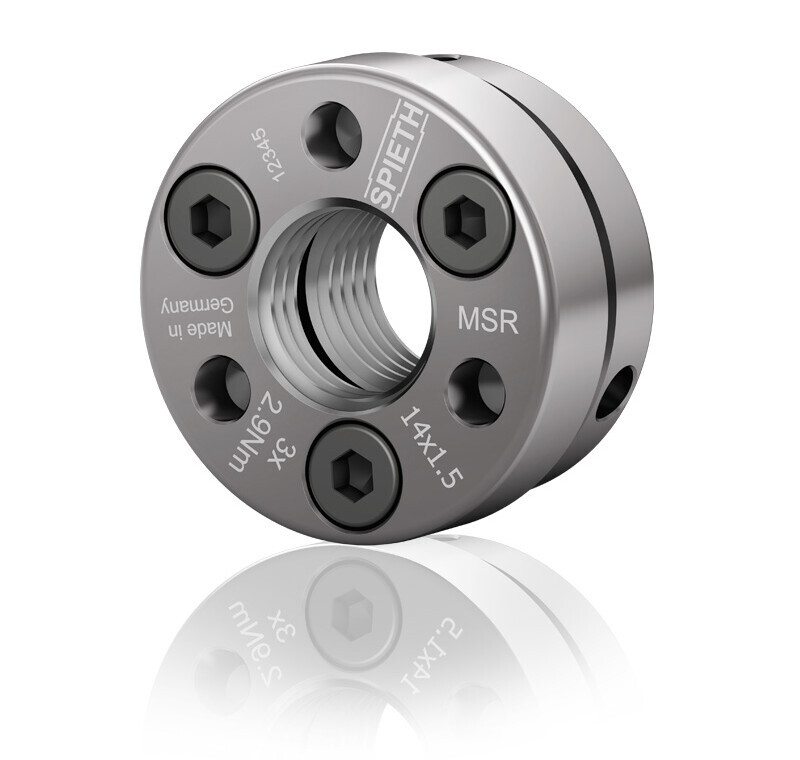

德国Spieth MSR系列为工业级弹性膜片式精密锁紧螺母，依靠一体式开槽弹性结构实现无间隙、高均匀度径向抱紧锁紧。本次应用型号为MSR 180×3细牙锁紧螺母，可稳定适配130mm规格精密重载传动轴，主要用于传动轴轴向定位、轴承预紧、关键传动部件限位固定。相较于传统圆螺母搭配止动垫圈的锁紧方案，该产品兼具超高重复定位精度、强抗松脱性能与高轴向刚度，可有效解决重载、交变、高速工况下传动轴定位偏移、振动松脱、同轴度超差等行业痛点，是精密重载传动系统的核心锁紧配件。

一、产品核心规格与结构特性

1.1 关键尺寸参数

螺纹规格为M180×3高精度细牙螺纹，采用ISO 5H精密内螺纹公差，螺距3mm，螺纹自锁稳定性优异，可抵御振动与扭矩冲击。产品外径230mm，轴向厚度40mm，结构紧凑、承载截面充足，在不增加传动结构体积的前提下，保障超高锁紧刚度，适配130mm公称直径精密重载传动轴的装配空间与运行工况。

1.2 材质与表面工艺

螺母主体采用高强度调质合金钢材质，经过整体调质热处理，力学性能均衡，抗疲劳、抗形变能力强，可长期承受重载交变轴向载荷。产品表面采用青铜钝化防腐处理，耐锈蚀、耐油污，适配恶劣工业生产环境；螺纹配合面、轴向贴合端面均采用精密精车加工，无镀层、无加工残留，保证配合精度与端面贴合度。产品圆周均布标准内六角夹紧螺钉，作为径向收紧执行结构，受力均匀、锁紧稳定。

1.3 核心锁紧原理

MSR系列锁紧螺母采用一体式环形弹性开槽膜片结构，区别于普通螺母的纯螺纹摩擦锁紧机制。装配时对角均匀拧紧外围夹紧螺钉，螺母整体产生可控弹性形变，内孔沿360°圆周均匀径向收缩，环抱130mm传动轴定位轴段。锁紧过程中，螺纹副与轴向贴合端面无相对滑移，不会划伤轴体与螺纹结构；拆卸时松开夹紧螺钉，弹性膜片可自动回弹复位，内孔恢复原始尺寸，支持多次重复拆装与精度校准。

二、适配130mm重载传动轴的核心技术优势

2.1 超高定心精度，保障传动同轴度与动平衡

针对130mm精密传动轴高速、高精度运转需求，产品全周均匀抱紧的锁紧结构可规避单侧挤压受力问题，杜绝传动轴偏心、微变形情况。装配后传动轴同轴度、端面跳动可达精密等级，高速回转工况下动平衡性能稳定，从源头减少传动振动、运行噪音、轴承异常温升等故障，满足精密传动设备的严苛运行标准。

2.2 双重锁紧机制，重载抗松脱性能优异

传统锁紧结构仅依靠螺纹摩擦力锁紧，在传动轴启停冲击、扭矩波动、长期交变载荷工况下，极易出现微观滑移与松退现象。Spieth MSR 180×3锁紧螺母采用弹性形变抱紧力与细牙螺纹自锁双重锁紧机制，轴向承载刚度高，动态载荷适应性强，长期重载运行无定位偏移，无需频繁停机复检复紧，大幅提升设备运行稳定性与续航能力。

2.3 无级轴向微调，装配校准精度更高

该锁紧螺母可在130mm传动轴螺纹段实现任意位置无级微调，能够精准控制轴承预紧量、传动部件轴向限位尺寸，适配精密传动系统的高精度装配校准需求。同时无需搭配止动垫圈、限位挡圈等辅助配件，简化传动轴系结构，减少零部件累积公差，提升轴系整体装配精度。

三、主要应用场景

该款锁紧螺母专为130mm精密重载传动轴定制适配，广泛应用于各类工业重载传动设备，核心场景包含：

大型数控机床主轴传动系统轴向锁定与轴承精准预紧、重型减速机输出传动轴限位固定、冶金矿山重载装备回转传动轴定位。

大功率精密丝杠传动系统、风电及大型工程机械精密回转驱动轴锁紧等工况。

四、总结

Spieth MSR 180×3精密锁紧螺母精准适配130mm精密重载传动轴工况，依托成熟的弹性膜片锁紧结构，解决了传统锁紧方式精度低、易松动、损伤轴体、校准困难等诸多缺陷。产品以超高定心精度、强重载抗松脱能力、可精准微调、耐反复拆装等核心优势，有效保障重载传动轴系的同轴度、动平衡与轴向定位稳定性，简化装配结构、降低运维成本，能够长期适配高精度、高负载、交变冲击的严苛传动工况，是精密重载传动轴轴向固定的优质解决方案。
