瑞典Ankarsrum KSV 5035/556耐高温直流蜗轮减速电机焊机专用驱动技术解析

更新时间：2026-06-17

浏览次数：4

KSV 5035/556是瑞典Ankarsrum Motors专为弧焊自动化设备定制的一体化永磁直流蜗轮减速电机，依托品牌百年精密电机制造工艺，针对焊接车间高温、粉尘、油污、持续重载、频繁启停等恶劣工况做专项优化，是主流自动化焊机、重型送丝小车的原厂配套动力单元。型号编码具备清晰定义逻辑，KSV代表永磁直流蜗轮减速电机平台，5035对应电枢外径50mm、铁芯叠长35mm，后缀556为焊机专属定制配置代码，包含专用绕组、固定速比、集成测速发电机、耐高温绝缘与匹配焊机的法兰输出轴，无法用同系列普通无测速版本直接替代。

一、耐高温核心绝缘与热管理技术

KSV 5035/556最大差异化优势为高温耐受设计，整机采用F级全系统绝缘方案，绝缘材料选用耐温155℃特种云母带与Nomex复合绝缘层，电枢绕组、换向器、引线端子全部做高温浸漆密封处理，能够长期抵御焊接作业产生的持续热辐射、焊枪近距离高温烘烤，短时峰值环境温度耐受可达85℃，区别于常规工业电机40℃标准环境上限。

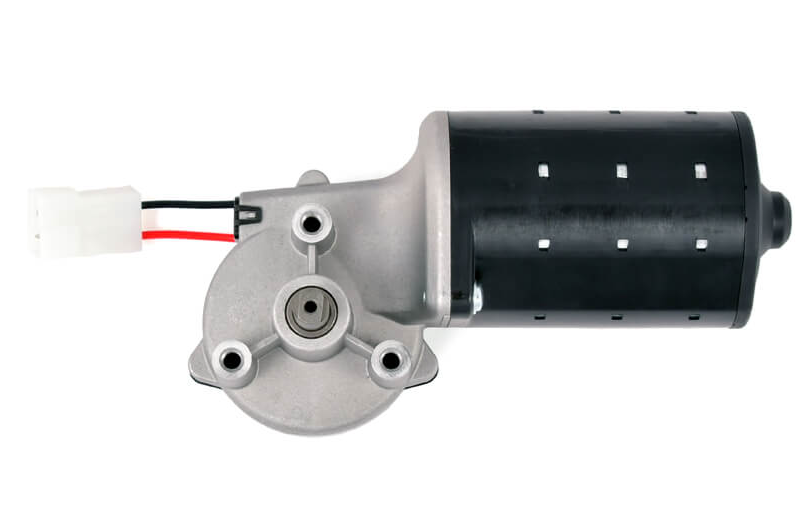

电机优化热传导结构，黑色钢制机筒外壁增加散热纹路，配合大尺寸滚珠轴承预注高温长效润滑脂，蜗轮减速箱体采用高导热铝合金压铸材质，运行热量可快速向外散出。电机热时间常数更大，短时过载堵转、焊丝卡滞冲击工况下，温升上升平缓，不会出现绝缘快速老化、绕组短路故障。针对焊机24小时不间断连续作业需求，内部电磁线圈做降发热优化，额定负载下持续运行温升控制在安全区间，长期高温车间工况绝缘寿命可延长一倍以上，大幅减少焊机电机高温烧毁故障。

二、电气与传动性能适配焊接工况

电机为宽电压永磁直流设计，支持12V至42V直流供电，行业主流焊机24V直流供电可匹配，内置一体式模拟测速发电机Tacho反馈线束，出厂标定匹配焊机驱动板闭环调速程序，实时向主控输出转速信号，实现毫秒级速度调节。

传动端采用精密蜗轮蜗杆减速结构，定制专属速比，空载输出转速区间覆盖35至250rpm，低速扭矩储备充足，短时过载输出可达额定扭矩2至3倍，应对焊丝卡顿、送丝滚轮阻力突变、焊接小车行走颠簸等冲击负载不会失速丢转。蜗轮采用耐磨合金精密铣削加工，传动背隙极低，运行抖动微弱，启停过程平缓无冲击，减少焊丝抖动造成的飞溅缺陷。

三、结构与安装适配焊机设备

KSV 5035/556为整机集成总成出厂，蜗轮箱体法兰孔位、输出轴直径、键槽尺寸全部按照自动化焊机标准定制，适配主流系列焊接小车、重型落地送丝机原厂安装尺寸，替换旧电机无需机械加工改装，自带标准对接插头，线束直接插接焊机驱动板，降低现场装配与维修工时。

输出轴支持单侧标准伸轴结构，蜗轮箱体布局紧凑，可适配焊机内部狭小安装空间，电机重心均衡，长时间行走作业不会出现偏心振动。全部轴承采用高精度工业密封滚珠轴承，出厂加注耐高温长效润滑脂，齿轮箱密封结构可靠，润滑油不易受高温稀释渗漏，长期连续运行无需频繁补油保养。整机模块化设计，电机主体、减速箱体、测速反馈组件可单独拆分检修，故障维修便捷，降低整机备件更换成本。

四、典型应用场景

核心专属应用为自动化弧焊成套设备，包括全自动焊接行走小车驱动单元、重型工业送丝机主驱动电机，适配钢结构车间、压力容器生产线、工程机械批量焊接流水线等24小时连续作业场景。同时可配套埋弧焊机、管道自动焊接设备、焊接变位机小型调节机构使用。

同系列通用衍生型号可用于电动升降机构、小型输送设备，但KSV 5035/556因耐高温绝缘、内置测速反馈、专用安装尺寸三大定制属性，仅推荐焊接高温工况使用，普通通用型号缺少高温绝缘与匹配测速曲线，装机后易出现高温报警、送丝速度失控、焊缝成型不良等问题。
