瑞典Ankarsrum KSV 5035/553直流减速电机 4Nm峰值扭矩小型升降台专用

更新时间：2026-06-18

浏览次数：13

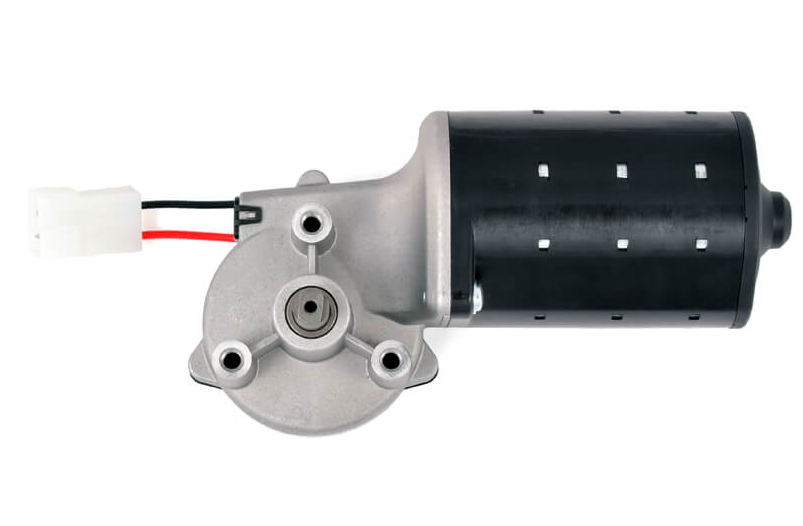

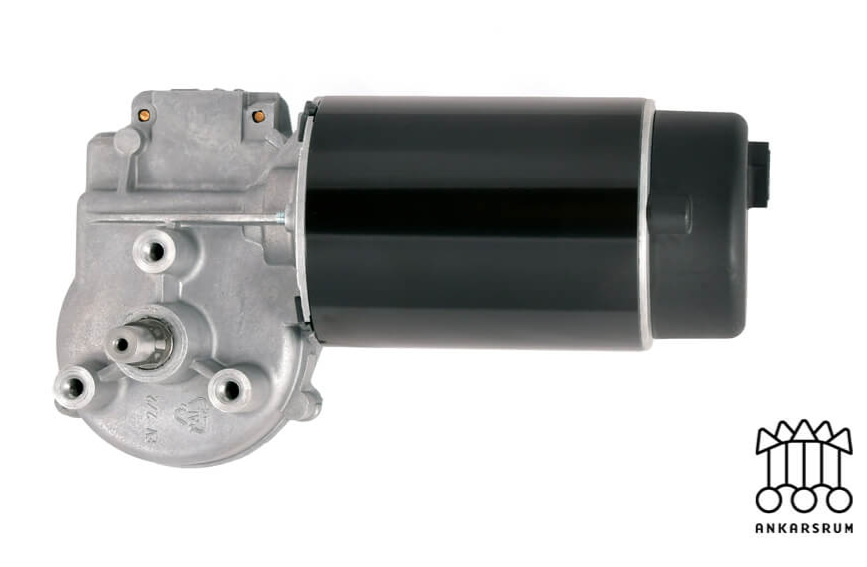

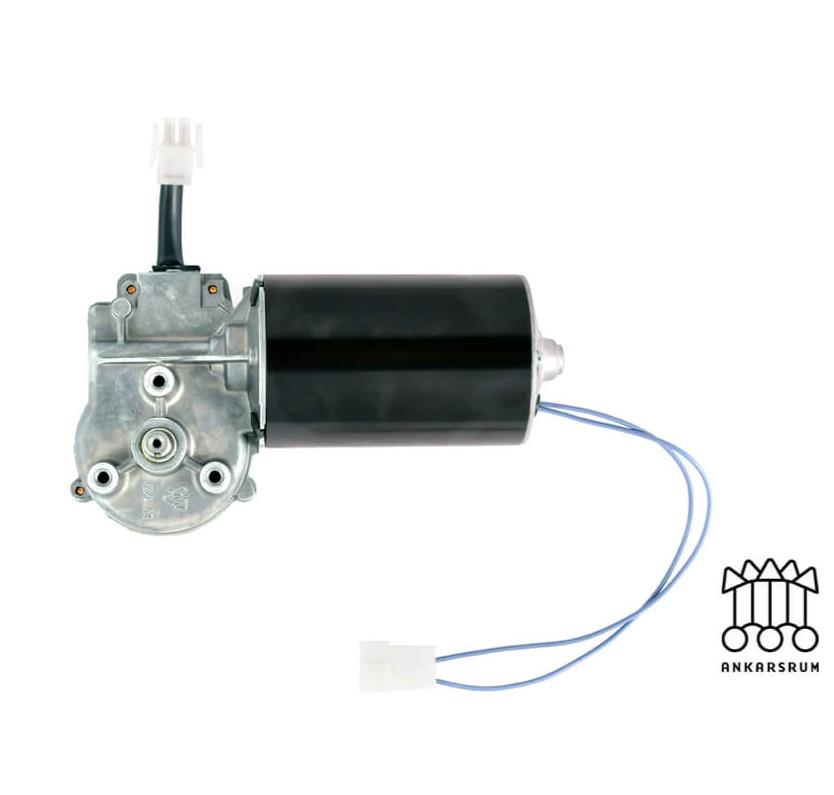

瑞典Ankarsrum Motors拥有三百余年精密电机制造积淀，KSV 5035系列为工业级永磁直流蜗轮蜗杆一体化减速电机，KSV 5035/553是专为小型升降设备开发的闭环反馈定制型号，峰值输出扭矩可达4Nm，匹配桌面升降台、工装升降模组、实验室小型举升平台等轻载垂直提升设备。整机集成永磁直流本体、单级蜗轮蜗杆减速机构与内置光学编码器，兼顾大扭矩输出、运行平稳性与位置速度闭环控制能力，整机结构轻量化，可大幅缩减升降台整机安装空间，是中小行程电动升降设备的标准化动力单元。

一、核心技术参数（KSV 5035/553升降台专用版）

1. 机械传动参数

电枢规格为Φ50mm×35mm叠片永磁电枢，采用单级蜗轮蜗杆减速结构，标准减速比49:1。电机连续额定扭矩1.5Nm，短时峰值扭矩可达4Nm，可充分覆盖升降设备启动冲击负载工况。设备空载输出转速约35rpm，支持PWM直流无级调速。依托蜗轮蜗杆传动特性，设备具备可靠反向自锁能力，断电后台面无自主下滑现象，无需额外配置刹车结构。

电机标配Φ10mm键槽输出轴，支持轴型定制，整机采用压铸铝外壳，自带散热鳍片，搭配双侧密封高精度滚珠轴承，可有效抵御升降往复运动产生的轴向与径向冲击载荷，机械结构稳定性优异。

2. 电气与控制参数

电机额定工作电压为24VDC，适配工业小型升降设备主流供电标准，兼容12~42VDC宽电压工况。设备绝缘等级达到F级，最高耐温155℃，可满足长时间间歇升降作业的散热耐热需求。作为定制核心配置，电机内置60CPR单通道光学编码器，可实现速度与位置闭环控制，保障升降设备高精度重复定位。

电机采用金刚石精加工换向器与长寿命石墨铜碳刷，大幅提升频繁启停工况下的设备使用寿命。整机防护等级为IP20，适配室内干燥生产、实验环境，满载运行噪音低，升降作业无抖动、无异响，运行体验平稳。

二、适配小型升降台的核心性能优势

1. 4Nm峰值扭矩，负载适配性强

小型升降台作业过程中，启动瞬间会叠加惯性阻力与导轨摩擦阻力，产生瞬时冲击载荷，对电机扭矩余量要求较高。KSV 5035/553电机凭借4Nm短时峰值扭矩，可充分覆盖各类小型升降台的冲击负载需求，适配50~150kg桌面式升降平台举升作业，启动平稳无堵转、无卡顿，无需增设二级减速结构，有效简化设备机械结构，降低整机设计与制造成本。

2. 原生蜗轮自锁，安全性能可靠

该电机采用的蜗轮蜗杆传动结构具备天然反向自锁特性，断电停机后可牢牢锁止升降台面，杜绝负载自重导致的台面下坠问题，无需额外加装电磁抱闸、机械刹车等安全配件，精简了设备控制系统与机械结构。在设备停机静置、断电维护过程中，可始终保持台面稳定，规避滑落安全隐患，适配实验室、精密工装等高安全要求场景。

3. 闭环编码反馈，定位精度优异

区别于普通开环直流减速电机，KSV 5035/553集成原厂一体式光学编码器，可搭配专用闭环调速控制器，实现升降速度精准调节、行程限位控制与高度记忆功能，有效解决传统升降设备定位偏差、速度不均的问题，大幅提升设备自动化程度与作业精度，满足精密检测、对位工装等高精度作业需求。

三、小型升降台系统匹配设计要点

1. 扭矩匹配核算

小型升降台选型需综合考量摩擦扭矩、惯性扭矩，并预留安全系数。常规桌面升降台满载作业所需扭矩区间为1.2~2.8Nm，该电机1.5Nm额定连续扭矩搭配4Nm峰值扭矩，可覆盖常规工况与冲击工况，设备长期运行无需满负荷工作，有效延缓设备老化，延长整机使用寿命。

2. 驱动控制系统搭配

简易型升降设备可搭配常规24V直流PWM调速电源，实现基础正反转、快慢速升降控制；高精度定位升降设备，可配套编码器闭环直流控制器，接入电机反馈信号，实现软限位保护、多档位高度记忆、精准调速等自动化功能；针对长时间连续作业工况，可选用带外置散热风扇的定制电机版本，提升持续负载能力。

3. 机械安装适配

电机采用标准三孔法兰固定结构，可直接适配升降台剪叉底座、丝杆提升机构安装位，通过联轴器、同步轮即可完成传动连接。安装过程中需保证传动轴同轴度，降低偏载磨损，保障长期运行精度与稳定性。针对粉尘、潮湿特殊工况，可定制升级防护等级，拓展设备适用场景。

四、典型应用场景

该电机广泛适配各类中小型精密升降设备，核心应用场景包含：实验室光学对焦、样品检测专用精密升降台；自动化生产线小型装配工装升降模组；轻型电动桌面升降设备、仪器支撑升降支架；小型仓储轻型物料举升机构以及医疗检测、康复辅助类升降设备。

‍
