德国ASM WS10-500-R1K-L10-SB0-D8钢丝绳位置传感器升降平台技术应用

更新时间：2026-06-29

浏览次数：9

德国ASM作为国际位移传感设备制造商，其POSIWIRE®系列拉线位移传感器凭借高稳定性、高重复精度和强工业适配性，广泛应用于各类直线运动位置检测场景。其中WS10-500-R1K-L10-SB0-D8是专为中小行程工业设备开发的紧凑型钢丝绳位置传感器，有效测量行程0至500mm，采用精密电阻分压模拟信号输出，搭配工业级防护结构，适配剪叉式升降平台、小型液压举升设备、自动化升降工位的高度实时反馈与闭环控制，可有效解决传统升降设备定位精度低、运行不同步、限位保护单一等行业问题。

一、型号定义与产品特性

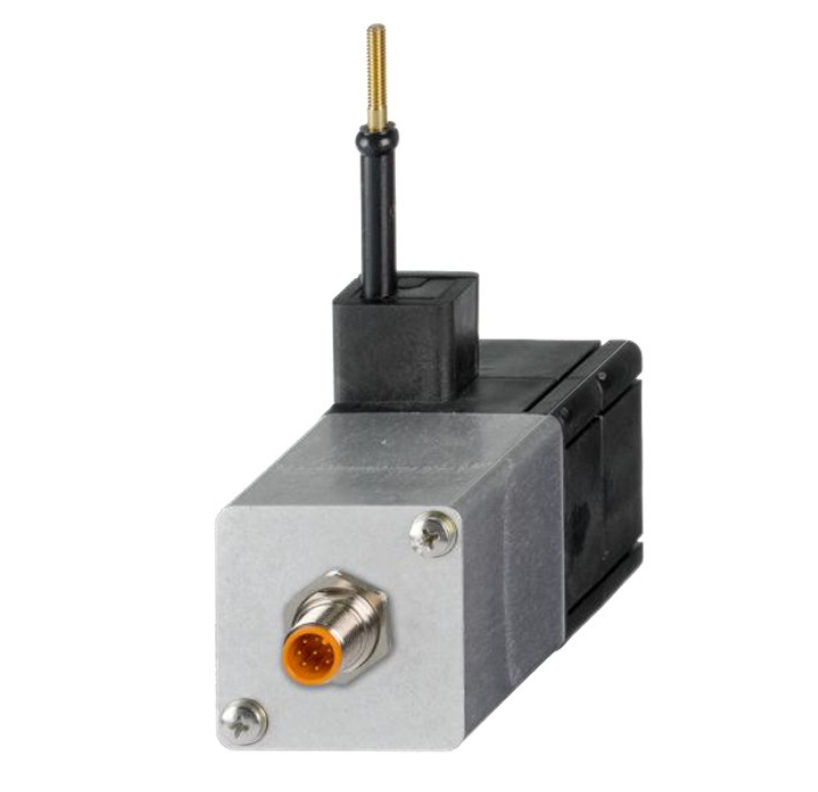

该传感器型号编码对应设备核心参数与结构配置，适配升降平台工况需求：WS10为紧凑型铝合金壳体拉线传感器系列，结构小巧，适合升降平台狭小立柱安装空间；500代表设备有效测量量程为500mm，匹配中小型升降平台常规举升行程；R1K为1000Ω精密导电塑料电位器无源输出，可直接对接工业PLC模拟量采集系统，兼容性强；L10对应±0.10%FS的线性测量精度，保障升降高度毫米级检测标准；SB0为标准绳头固定结构，连接稳固无间隙，杜绝测量偏移；D8为工业标准八针DIN航空接口，抗干扰、防松动，适配工业复杂电气环境。

二、核心技术参数

测量性能方面，传感器额定量程0至500mm，全程线性精度±0.10%FS，最大线性误差不超过0.5mm，重复定位精度优于0.001%FS，长期运行无精度漂移。设备采用不锈钢多股钢丝绳，耐磨抗弯折，适配持续拉伸回收工况，内置恒力弹簧可全程保持钢丝绳紧绷状态，无松弛、无测量滞后，适配常规升降平台运行速度需求。

电气性能方面，设备采用导电塑料精密电位器作为核心传感元件，工作激励电压适配工业常用5至30V直流电压，24V标准工业电压下功耗低、负载小。产品内置反接、短路双重电气保护，具备优异的电磁兼容性能，可有效抵御升降设备液压阀、驱动电机启停产生的电磁干扰，保障信号持续稳定输出。

‍三、设备工作原理

在升降平台应用场景中，传感器固定安装于平台固定立柱基座，保持设备静止稳固。钢丝绳末端通过专用固定接头刚性连接于升降平台活动台面。当平台举升作业时，活动台面匀速拉动钢丝绳伸出，带动传感器内部绕线轮毂同步旋转，同轴联动精密电位器转动，将直线位移物理信号精准转化为连续变化的电阻模拟电信号。

设备控制系统通过PLC实时采集传感器输出信号，经过数据运算换算为平台实时高度数值，结合预设程序实现升降速度调节、精准定位、同步纠偏等闭环控制。平台下降过程中，传感器内置恒力弹簧自动平稳回收钢丝绳，全程保持张紧状态，消除测量间隙与信号滞后，确保全行程高度检测精准可靠。

四、升降平台场景应用优势

该传感器可实现升降平台毫米级精准定位，相较于传统行程开关的粗放式限位控制，能够完成高度精准停靠，满足物料精准对接、工位高度校准、分层作业等精细化生产需求，解决平台升降过冲、停靠不到位、高度偏差大等问题。

针对双柱、四柱同步升降平台，多台传感器可同步采集各立柱高度数据，控制系统实时对比多路位移信号，自动调节各液压油缸供油流量与运行速度，修正立柱高度偏差，保障平台水平稳定运行，有效避免平台倾斜、物料偏移、设备受力不均等安全隐患，大幅提升设备运行安全性与稳定性。

依托传感器全行程连续检测的优势，可搭建多级安全防护逻辑，实现升降平台减速预警、软限位停机、超行程紧急保护的全流程安全管控，替代单一硬限位防护模式，降低设备冲顶、坠底、机械碰撞等故障风险。

同时设备工业适配性强，防水防尘防油污的壳体结构可适应车间恶劣工况，抗振动设计可抵御液压设备运行震动干扰。无源电阻输出模式兼容性强，既可配套全新智能升降设备，也可适配老旧设备改造，无需更换原有控制系统，改造成本低、适配范围广。

五、总结

德国ASM WS10-500-R1K-L10-SB0-D8钢丝绳位置传感器凭借紧凑的结构设计、优异的测量精度、稳定的信号输出和可靠的工业防护性能，适配中小型升降平台的高度检测与闭环控制需求。设备有效解决了传统升降设备定位精度差、同步性不足、防护体系薄弱、工况适配性低等痛点，可精准实现平台高度定位、多柱同步纠偏、全行程安全防护等核心功能，大幅提升升降平台的作业精度、运行稳定性和安全等级，是工业升降设备位置反馈的优质传感解决方案，广泛适用于自动化生产线升降工位、仓储小型升降平台、工业检修举升设备等各类工况场景。
