德国ASM WS12-250-420T-L10-SB0-M12-NIL1位移传感器在机床滑台定位中的应用

更新时间：2026-07-01

浏览次数：11

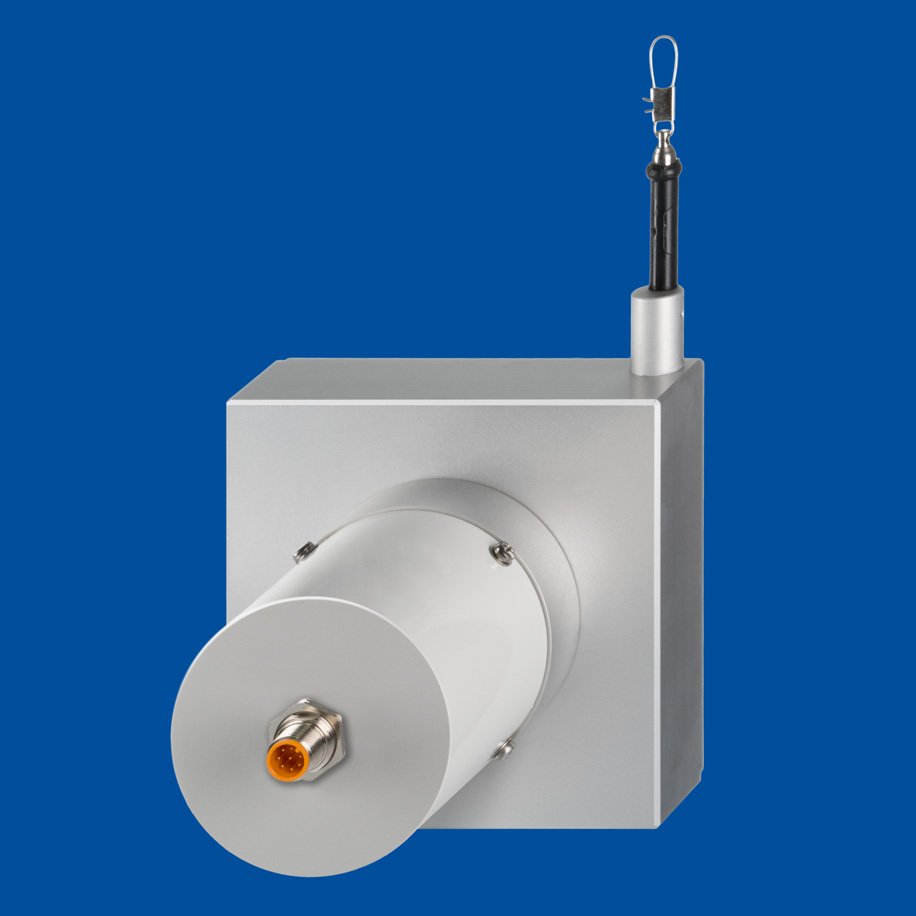

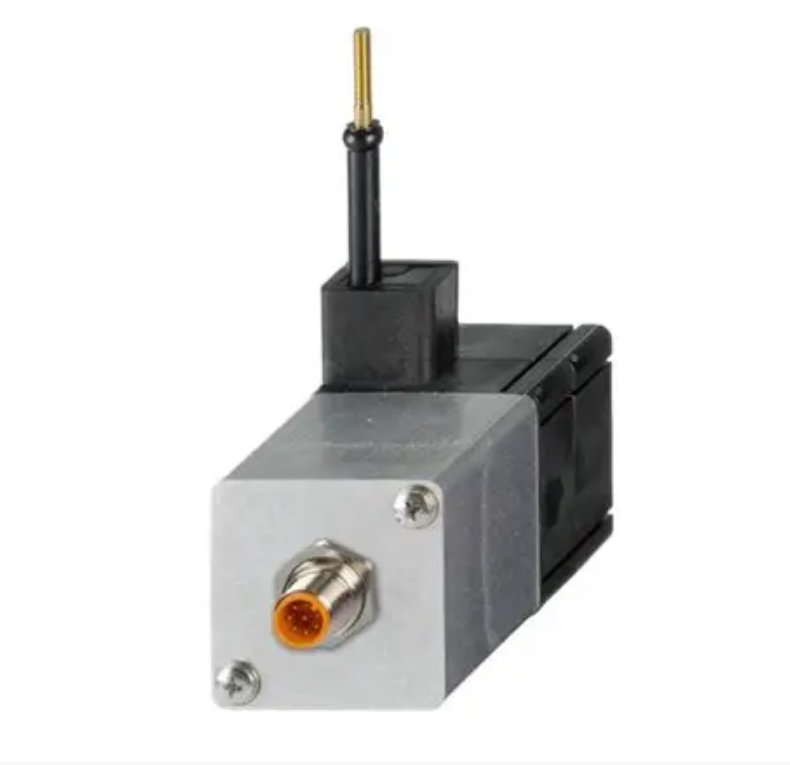

金属切削、数控加工设备的滑台往复定位精度，直接决定工件加工尺寸一致性与成品合格率。传统光栅尺、磁栅尺对安装平行度、防尘密封要求严苛，狭小机床滑台腔体内极易受切削液、金属粉尘影响，出现信号丢失、零点漂移等问题，影响设备加工稳定性。德国ASM POSIWIRE® WS12系列紧凑型拉绳位移传感器WS12-250-420T-L10-SB0-M12-NIL1，专为0～250mm短行程机床滑台工况研发，采用三线制4–20mA模拟电流输出架构，具备±0.10%FS标准线性精度，搭配IP67防护铝合金壳体与工业M12连接器，可适配数控铣床、磨床、小型加工中心滑台闭环位置反馈场景，兼顾安装便捷性、恶劣工况适应性与长期定位稳定性。

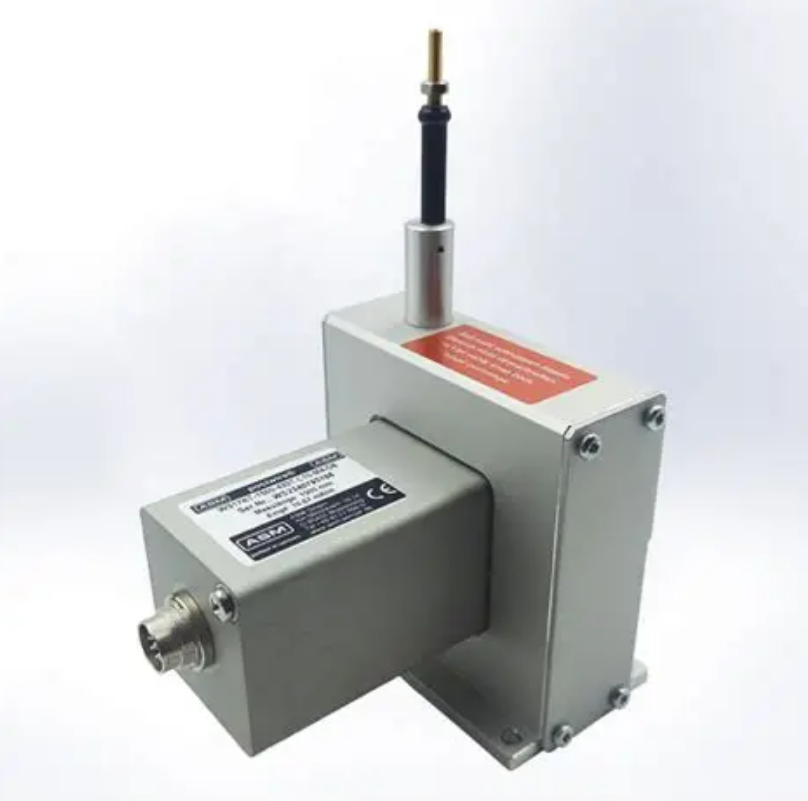

一、机床滑台应用核心优势

1.1 适配狭小空间，安装调试便捷高效

传统光栅尺、磁栅尺需要全程贴合导轨布置，对安装平行度、安装空间要求高，机床滑台内部结构紧凑、切屑易堆积，容易造成读数头卡顿、检测失效。而ASM WS12拉绳传感器结构小巧，仅需固定设备本体，通过单点钢缆连接滑台运动端面，无需全程贴合导轨，极大降低安装空间与安装精度要求。搭配SB0卡扣式拉头结构，无需预留螺纹安装孔位，无论是新机配套还是老旧机床改造，均可快速完成装配与调试，有效缩短设备生产、改造停机工时。

1.2 抗电磁干扰，信号传输稳定可靠

机床设备内部存在大量伺服驱动器、主轴变频器、交流接触器等器件，工作过程中会产生高频电磁辐射，极易导致电压型传感器出现信号漂移、数据跳变等问题，影响定位精度。该传感器采用三线制4–20mA电流信号传输模式，电流信号不受线缆压降、空间电磁杂波干扰，传输稳定性远优于电压信号。独立供电回路设计进一步提升抗干扰能力，适配机床控制柜与滑台的长距离布线场景，无需额外配置信号转换模块，可直接兼容主流数控系统，大幅简化电气配套方案。

二、机床滑台标准安装与调试工艺

在设备安装过程中，需将传感器本体平整固定于机床固定基座，确保锁紧牢固，杜绝设备加工振动导致传感器偏移、松动，影响检测基准。随后平稳拉出不锈钢钢缆，通过SB0卡扣固定头精准连接滑台移动端面，保证钢缆拉伸方向与滑台运动轴线保持平行，严禁侧向拉扯、倾斜安装，避免钢缆单边磨损加剧、测量误差增大。

安装时需预留合理预行程，滑台归零位后，保证钢缆留存10至20mm预拉余量，防止滑台极限回程时钢缆收回，造成内部传动机构损伤。电气接线环节采用屏蔽线缆对接M12连接器，严格区分动力线与信号线走线，屏蔽层单端可靠接地，有效规避伺服设备电磁干扰。

安装完成后进行空载调试，控制滑台全程往复运动3至5次，检查钢缆收放顺滑无卡滞、无异常异响。随后在数控系统中完成量程标定，设定4mA电流对应0mm零点位置、20mA电流对应250mm满量程位置，校准线性度后即可投入正式加工使用。

三、数控系统闭环控制工作逻辑

该传感器接入数控系统模拟量采集模块后，可实现滑台位移的实时闭环精准控制。设备运行时，数控系统向伺服驱动器下发滑台目标进给位置指令，传感器实时采集滑台实际运动位移，并将位移数据转化为对应的4–20mA标准电流信号，实时上传至PLC与数控系统。

系统自动对比指令设定位置与传感器反馈的实际位置，实时计算误差值并输出补偿信号，修正伺服进给参数，消除进给偏差。在重复定位、分段切削、精密进给等工况下，系统持续动态补偿误差，有效解决开环控制存在的累积偏差、定位偏移问题，大幅提升批量工件的尺寸一致性，相较传统开环步进控制，定位精度与加工稳定性提升显著。

四、典型应用场景

该传感器主要适配各类中小型机床短行程滑台定位检测，可应用于小型数控铣床X、Y轴滑台精密进给定位，满足小件精密铣削加工的精度需求；适配平面磨床工作台往复滑台，通过实时位移反馈保障工件磨削平面度均匀稳定；可用于雕刻机、小型加工中心Z轴升降滑台，精准控制切削进给深度，提升加工精度。同时广泛适用于老旧数控设备的自动化精度升级改造，替换老化失效的检测元件，升级闭环控制系统，也可用于机床工装夹具自动夹紧、分度机构的行程位移监测，适配多类机床自动化工况。

五、总结

德国ASM WS12-250-420T-L10-SB0-M12-NIL1拉绳位移传感器，依托250mm精准适配量程、±0.10%FS高精度检测能力、三线制4–20mA强抗干扰输出、IP67高等级防护与紧凑轻量化结构，适配中小型机床滑台的闭环位置检测需求。相较于传统光栅尺、磁栅尺，该产品具备安装门槛低、工况适应性强、维护简单、改造成本低廉等核心优势，能够有效解决机床滑台定位漂移、加工尺寸偏差、设备故障率高等行业痛点。
