自动化重载升降模组广泛应用于立体仓储、重型物料搬运、机床重载Z轴、汽车焊装工装升降、大型测试设备垂直进给等场景，模组承载载荷普遍数吨级，依靠伺服抱闸、液压平衡阀作为常规防护存在固有缺陷：伺服抱闸依赖电气供电，断电瞬间易失效；液压平衡阀存在油路泄漏、爆管下坠风险，无法满足ISO 13849 PL d高安全等级机械防护要求。

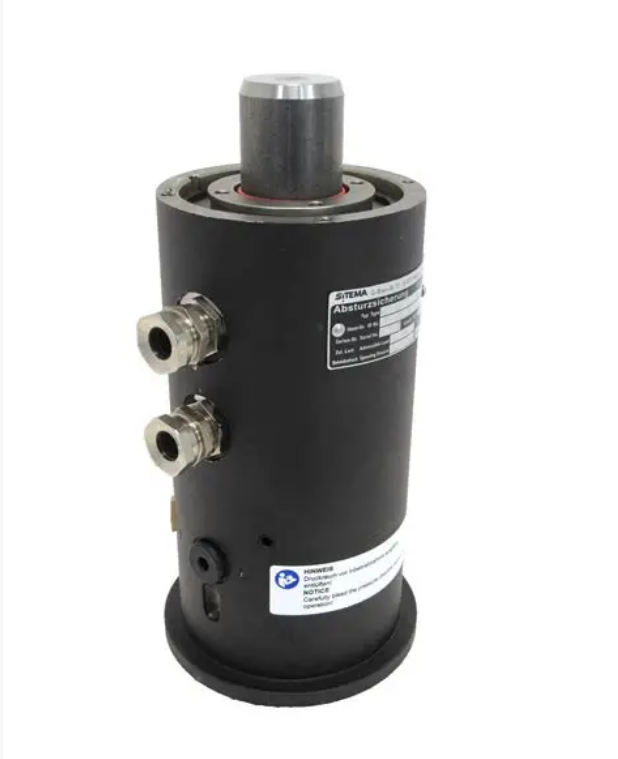

德国SITEMA KR系列液压安全捕手专为垂直压缩负载防坠落设计，KR 056 30适配φ56mm淬硬光轴，额定允许载荷67kN，采用弹簧锁紧、液压释放无源自锁结构，可独立于主驱动系统构建第二重机械安全屏障，是重载升降模组实现功能安全合规的核心配套部件。

一、KR 056 30核心产品技术参数

1.1 型号定义

KR为液压驱动型安全捕手，主要用于承受轴向压缩载荷；056代表适配导向轴公称直径56mm，适配工况需搭配淬硬精加工光轴；30为标准基础机身长度，适配常规升降行程、中等冲击工况，是重载升降模组通用标准版型号。

1.2 关键性能参数

KR 056 30额定允许载荷为67kN，作为设备静态安全承载基准，实际自锁制动夹持力可达额定载荷的2至3.5倍，具备充足的过载防护冗余。设备标准释放液压压力为40bar，系统最高耐压可达250bar，适配常规工业液压控制系统。

设备整体结构紧凑，整机外径140mm，总长262mm，自重24kg，轻量化机身可适配各类模组安装布局。锁止响应时间≤0.02秒，能够实现瞬时紧急制动，杜绝下坠隐患。设备工作温度区间为-30℃至+90℃，适配高低温工业工况，防护等级达IP65，搭配双层防尘油封结构，可有效抵御车间粉尘、油污、切削液侵蚀。

1.3 结构材质优势

核心制动部件楔块采用16MnCr5材质渗碳淬火处理，硬度可达HRC58至62，搭配高摩擦复合制动衬片，耐磨性能优异，可实现百万次稳定循环作业无磨损脱落。设备壳体采用高强度铸铝材质，兼顾轻量化与结构刚性，内部做防锈处理，可适配复杂恶劣的工业车间环境。

整体采用双唇防尘圈加耐矿物油油封的双重密封结构，能够有效阻隔铁屑、冷却液、粉尘侵入设备内部，杜绝卡滞、失效问题。同时采用对称夹紧结构，可双向均匀抱紧导向轴，避免单侧偏磨，长期运行不会拉伤56mm标准光轴，保障设备运行稳定性与使用寿命。

二、KR 056 30自锁工作原理（适配重载升降模组）

该装置采用碟簧预紧加楔块自增摩擦自锁结构，安全防护体系独立于升降模组伺服、液压驱动系统，不受主设备动力系统故障影响，主要分为两种工作状态。

模组正常升降作业时，液压油通入释放油口，40bar标准油压可克服内置强力碟簧预紧力，撑开楔形夹爪，解除对导向轴的夹持约束，56mm导向轴可自由上下移动，升降模组平稳完成往复升降动作，配套传感器可实时输出松开信号，为控制系统提供动作许可依据。

当设备出现全厂断电、液压油管爆裂、油泵停机、油路泄漏、伺服电机烧毁等各类故障时，液压释放油压会瞬间消失，内置碟簧快速驱动楔块抱紧导向轴。依托独特的自增自锁原理，负载下坠产生的轴向压力会进一步强化楔块夹紧力度，负载越大、夹持制动力越强，可在0.02秒内快速锁死升降模组，杜绝平台、工装、物料坠落风险。

故障排查修复后，重新通入标准40bar液压压力，即可推动楔块复位、解除轴体夹持，升降模组可恢复正常作业。整体锁止过程无需持续供电、保压，纯机械无源防护，从根源规避了常规驱动防护的失效短板。

三、重载升降模组典型应用场景

在立体仓储重载堆垛升降模组中，该设备可适配6吨以内货物垂直堆垛进给作业，在停机、断电、油管破损等故障场景下快速锁止载货平台，杜绝货架货物坠落，可长时间静置锁止无滑移、下沉问题，满足仓储设备安全运行规范。

在汽车焊装、冲压工装升降平台场景中，重型焊接工装、冲压模具升降模组依托KR 056 30实现机械安全冗余防护，替代传统单一电机抱闸防护模式，有效规避抱闸磨损、老化失效引发的工装坠落事故，符合冲压设备行业安全标准。

在数控机床龙门Z轴重载模组上，可适配大型龙门铣、落地镗床主轴箱升降作业，有效抵消切削振动带来的定位偏移问题，设备突发断电时可瞬时锁止主轴箱体，避免箱体坠落撞击工作台，保护刀具、工件与设备本体。

同时，该设备还广泛应用于重型材料测试升降设备、自动化物流重型搬运桁架等场景，为力学试验设备、重型铸件与钢卷搬运设备提供独立的机械防坠落防护，规避突发故障带来的安全风险，保障设备、物料与操作人员安全。

四、相较于传统防护方案的核心优势

传统伺服抱闸、液压平衡阀防护体系高度依赖设备动力系统，一旦断电、油路故障，防护功能同步失效，无法形成有效安全兜底。而KR 056 30为独立无源机械防护部件，脱离主驱动系统运行，动力切断后仍可可靠锁止负载，实现安全冗余防护，助力设备达成PL d高等级功能安全标准。

设备具备独特的楔块自增自锁特性，负载下坠冲击力越大，夹紧制动力越强，无滑移失效风险，稳定性远优于摩擦力恒定、重载冲击易打滑的传统电磁刹车。核心耐磨部件经过硬化处理，搭配IP65高等级密封结构，可适应粉尘、油污、潮湿等恶劣车间环境，百万次循环免维护，大幅降低设备后期运维成本。

同时，设备适配市面通用φ56mm重载导向光轴，标准化程度高，无论是新机配套还是旧设备安全改造，均可快速集成安装，无需大幅改动设备结构，有效缩短设备开发与改造周期。搭配可选状态检测传感器，可实时上传设备工作状态至控制系统，人机界面直观可视化，便于故障预警与日常状态巡检。

五、结语

在自动化重载升降模组的安全设计体系中，单一的电气防护、液压防护存在天然短板，已无法满足现代重型设备高等级功能安全要求。德国SITEMA KR 056 30安全捕手以67kN额定承载能力、无源机械自锁、独立安全冗余的核心优势，适配6.8吨以内重载垂直升降工况。

产品依托严苛的安全认证、快速响应的锁止性能、优异的工况适配能力，可解决设备断电、油路爆管、驱动失效等各类故障引发的坠落隐患，兼顾设备运行精度、长期稳定性与运维经济性，是自动化重载升降设备新机标准化配套、旧设备安全升级的核心优选安全部件，为工业重载垂直升降作业筑牢安全防线。
