‍193nm ArF准分子激光作为深紫外核心光源，广泛应用于半导体光刻、精密微加工、深紫外检测等领域。激光谐振腔作为激光器的核心振荡单元，其腔镜基底材料的光学性能、抗辐照稳定性、热学特性直接决定激光器的光束质量、功率稳定性与长期服役寿命。在高重频、高能量密度的腔内振荡工况下，传统熔融石英材料存在深紫外吸收高、易产生色心缺陷、激光损伤阈值低等问题，常规氟化钙晶体因晶向选型不当、晶格应力缺陷，易引发腔内偏振畸变、光束抖动等故障。

德国Hellma Materials依托百年深紫外晶体研发制造经验，传承经典光刻级晶体制备工艺，采用高纯单晶生长技术制备111晶向氟化钙单晶，专为193nm ArF激光谐振腔工况优化，具备超低双折射、极低深紫外吸收、强抗激光辐照老化、低热畸变等特性，是193nm准分子激光谐振腔镜片的核心优选基底材料。

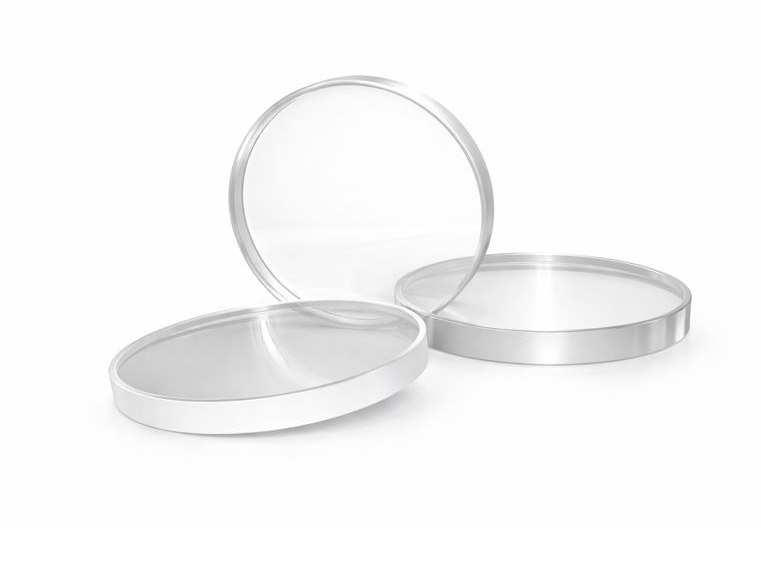

德国Hellma 111晶向氟化钙单晶在193nm激光谐振腔中的应用技术

一、111晶向氟化钙的核心光学机理与谐振腔适配性

氟化钙属于立方晶系光学晶体，不同晶向的原子排布密度、晶格各向异性、缺陷敏感度存在显著差异，直接影响深紫外波段的光学传输与抗激光性能，而111晶向是适配193nm谐振腔多次往返光路的优选取向。

111晶向为氟化钙晶体原子最密排取向，晶格结构规整度最高，本征各向异性最弱，从根本上实现了超低本征双折射。经过高精度梯度退火工艺处理后，晶体内部生长应力、切割应力被释放，规避了腔内激光传输过程中的偏振态分裂问题。在谐振腔光路中，激光需经过数百次往复振荡，普通晶向晶体易产生偏振损耗与光斑畸变，造成输出功率抖动、光束均匀性下降，而111晶向氟化钙可全程维持偏振稳定性，保障激光器基模稳定输出。

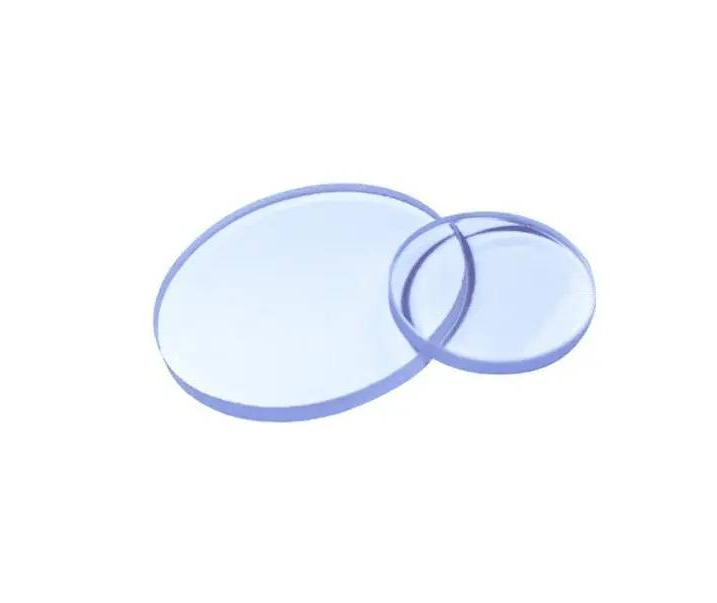

德国Hellma 111晶向氟化钙单晶在193nm激光谐振腔中的应用技术

二、Hellma 111晶向氟化钙193nm谐振腔级核心性能

Hellma针对激光谐振腔严苛工况，定制化生产LD高纯111晶向氟化钙单晶，从原料纯度、晶体生长、应力处理到超精密加工全流程严控指标，适配193nm高功率准分子激光长期连续运行需求。

材料采用6N超高纯原料制备，全程真空密闭生长，严格控制羟基、重金属等紫外敏感杂质，杂质含量达到ppb级，无固有紫外吸收带，保障193nm波段透光性能。晶体透光区间覆盖130nm至8μm，适配深紫外激光工作波段，193nm波段内部透过率优异，裸片基底吸收损耗极低，相较于熔融石英材料，深紫外透过性能提升显著，从源头降低腔内能量损耗。

在光学均匀性与成像稳定性方面，该款氟化钙晶体折射率均匀性优异，无局部折射率突变问题，搭配超低色散特性，可有效消除腔内色散引发的脉冲展宽、光束偏移等问题。晶体折射率温度系数极低，在谐振腔密闭温控波动工况下，热致光学畸变极小，能够长期维持稳定的光束传输精度。同时，成品镜片经过超精密抛光处理，表面粗糙度极低，无亚表面损伤缺陷，可降低膜层散射损耗，提升谐振腔镜片镀膜后的激光耐受能力与使用寿命。

德国Hellma 111晶向氟化钙单晶在193nm激光谐振腔中的应用技术

三、材料性能对比优势

相较于广泛应用的熔融石英基底，Hellma 111晶向氟化钙在193nm波段具备压倒性优势。熔融石英深紫外吸收损耗高，长期激光辐照易产生性色心缺陷，激光损伤阈值低，无法适配高重频连续工况；而氟化钙基底吸收损耗极低，无紫外色心老化问题，抗激光损伤能力大幅提升，可有效降低腔内热漂移，提升激光器功率稳定性，延长组件使用寿命。

相较于100等普通晶向氟化钙，111晶向晶体的双折射性能、晶格稳定性、抗辐照能力全面优化，可解决腔内偏振抖动、光束明暗条纹、长期性能衰减等问题，光束质量维持能力更强，光路调试周期更长，大幅降低设备运维成本与停机损耗。

四、工程应用场景

Hellma 111晶向193nm氟化钙镜片主要应用于各类ArF准分子激光谐振腔系统，涵盖干式与浸没式半导体光刻激光光源、高精度深紫外激光微加工设备、激光清洗专用深紫外光源、科研级高稳定紫外激光发生器、深紫外精密干涉检测光源等核心场景，是工业激光与半导体精密光学设备的核心配套光学元件。
