德国STEINEL ST7100 16×125精密导向柱模具应用技术解析

更新时间：2026-07-14

浏览次数：29

在精密冲压、注塑及压铸模具加工领域，导向系统的精度、耐磨性与稳定性直接决定模具开合精度、产品成型良率及模具使用寿命。德国STEINEL作为全球精密模具导向元件品牌，其ST7100系列标准光面导向柱凭借超高加工精度、稳定力学性能与优秀互换性，广泛应用于各类中精密模具设备。本文针对ST710016X125规格导向柱（直径16mm、长度125mm），从产品参数、材质工艺、精度特性、安装适配、应用场景及核心优势展开全面技术解析，为模具设计、装配与运维提供专业技术参考。

一、产品概述与型号定义

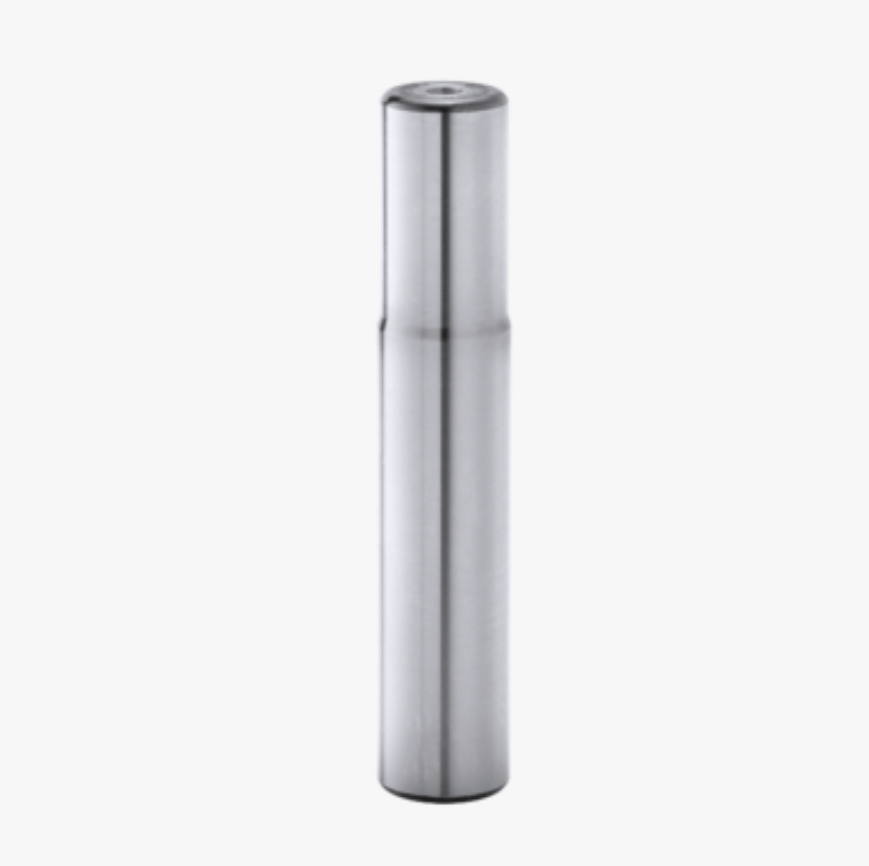

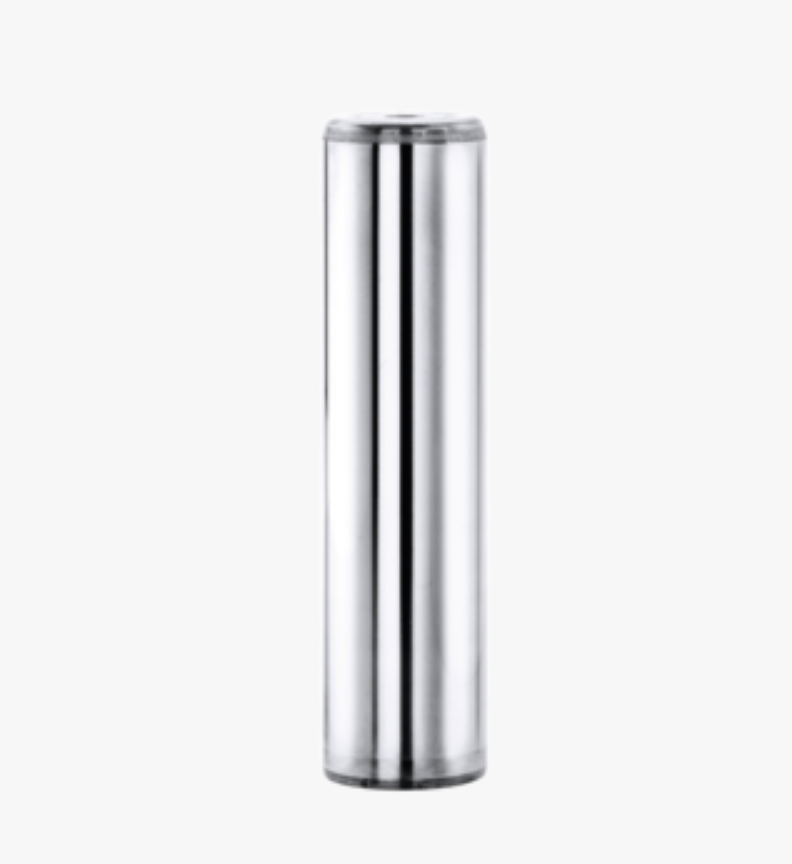

STEINEL ST710016X125是ST7100系列核心标准压入式光面导向柱，为模具直线导向系统专用核心部件，严格遵循DIN 9825、ISO 9182国际模具导向元件标准，具备通用性强、装配便捷、运行稳定的特点，是中小型精密模具的优选导向配件。

型号精准释义如下：

ST7100：产品系列代号，代表无台阶、无螺纹、通体镜面光面的基础款压入式导向柱，依靠过盈配合实现固定，结构简洁、适配性广；

16：导向柱公称外径，实测直径Φ16mm，采用h3超高精密公差等级；

125：导向柱整体有效长度，总长125mm，适配常规中小型模具模板装配间距。

二、核心材质与热处理工艺

模具导向柱需长期承受往复摩擦、挤压冲击，材质与热处理工艺是决定其使用寿命与稳定性的关键。

基材选用优质碳素工具钢1.1221（C60E），该钢材碳含量均匀、杂质含量极低，具备良好的淬透性与结构稳定性，可有效规避长期负载下的形变、开裂问题。热处理采用高频感应整体淬火工艺，区别于普通表面淬火，能够保证柱体整体硬度均匀一致，成品表面硬度稳定控制在63±1HRC，兼顾超高硬度与良好韧性，耐磨抗拉伤、抗冲击性能优异，可耐受模具高频次开合往复运动。

柱体表面采用超精镜面研磨处理，微米级光洁度可大幅降低导向运动摩擦系数，减少导向副磨损、卡滞、异响等问题，保障模具长期平稳运行。

三、精密精度指标与力学性能

精密模具对导向系统的同轴度、直线度、尺寸公差要求严苛，微小误差即可导致产品披锋、尺寸偏差、模具磨损加剧等问题。ST710016X125依托德国精密加工设备与品控体系，核心精度参数达到行业水准。

尺寸公差：导向外径Φ16mm严格执行h3精密公差，尺寸误差控制在微米级，配合间隙均匀可控；

几何精度：柱体圆柱度≤0.005mm，整体直线度≤0.01mm/m，杜绝导向偏移、偏磨现象；

结构稳定性：经过应力消除处理，规避加工与热处理残余应力，长期高低温交替、高频往复工况下不易变形，尺寸稳定性强。

稳定的精度表现可有效保障模具合模精度，杜绝错模、偏位缺陷，大幅提升塑胶、冲压工件成型一致性，降低废品率。

四、核心应用场景

结合Φ16mm直径、125mm长度的规格特性及超高精度、高耐磨优势，ST710016X125导向柱广泛适配各类中小型精密模具与工装设备，核心应用场景如下：

精密冲压模具：端子、五金小件、精密钣金冲压模具，保障高速冲压开合精度，提升冲压产品尺寸一致性；

精密注塑模具：电子配件、医疗器械、小型塑胶结构件模具，杜绝合模偏移造成的披锋、缩水、飞边缺陷；

小型压铸模具：锌铝合金小型压铸件模具，耐受压铸高温、高压工况，导向稳定不易失效；

精密工装治具：自动化检测治具、裁切工装、定位夹具，为直线往复运动提供精准导向支撑；

中小型压力设备：小型液压冲床、裁切机等设备的直线导向机构，保障设备运行精度。

五、总结

德国STEINEL ST710016X125（Φ16×125mm）精密导向柱凭借优质基材、成熟热处理工艺、微米级加工精度与标准化结构设计，适配中小型精密冲压、注塑、压铸模具的导向需求。其稳定的导向性能、优异的耐磨抗形变能力，可从核心层面提升模具开合精度、降低产品不良率、延长模具使用寿命，是精密模具导向系统的核心优选配件，广泛适用于工业精密制造领域的模具加工与设备运维场景。
