重载工况下的可靠传动：德国ELBE 0.122.111.0005工程机械传动轴技术解析

更新时间：2026-07-16

浏览次数：17

在工程机械领域，破碎机、大型摊铺机、矿用装载机、搅拌主机等核心设备长期处于高负载、强冲击、多形变、高低温交替的恶劣工况，传动系统的稳定性、承载能力与耐久性能直接决定设备整机作业效率与运维周期。传动轴作为动力传递的核心部件，需同时满足大扭矩传输、角度偏差补偿、轴向位移适配、抗疲劳耐磨等多重严苛要求。德国ELBE作为全球万向传动部件品牌，其0.100系列重载万向传动轴凭借精密工艺与稳定性能广泛应用于重型工程装备，其中0.122.111.0005型号传动轴以26750Nm标准额定扭矩、35000Nm极限瞬时扭矩的重载性能，成为中大型工程机械重载传动场景的优选部件，有效解决了传统传动轴扭矩不足、易磨损、形变失效、补偿能力差等行业痛点。

一、产品型号架构与核心参数定义

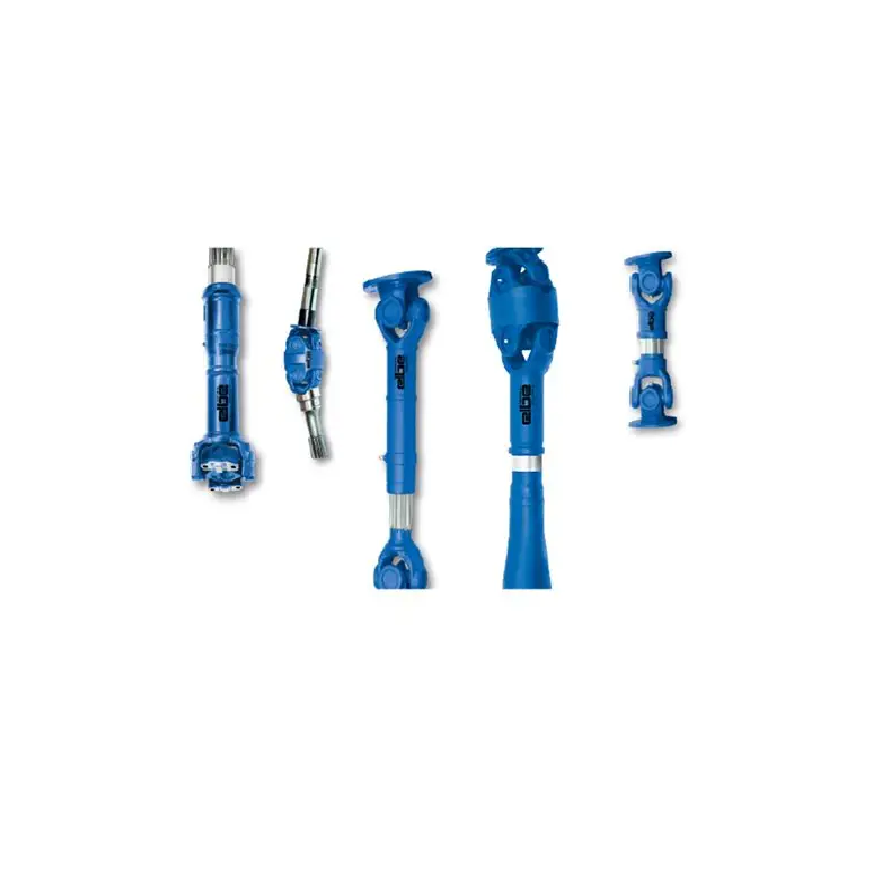

ELBE 0.122.111.0005属于品牌经典0.100重载法兰式万向传动轴系列，型号编码具备标准化、规范化特征，每段编码对应专属结构与性能配置，适配工程机械标准化装配与重载工况需求。

型号编码拆解：0.122为核心万向节规格代码，对应大扭矩十字万向节总成，是承载重载扭矩的核心结构；111为结构形式专属代码，依次定义两端法兰连接结构、内置花键伸缩补偿结构、标准密封滚针轴承十字节结构；后缀0005为定制化长度参数代码，对应固定最小安装尺寸与伸缩行程，适配工程机械固定安装空间与运行形变补偿需求。

该型号核心性能参数精准匹配重载工程工况，核心指标如下：标准额定传递扭矩26750Nm，可长期稳定持续作业；瞬时极限峰值扭矩35000Nm，可适配设备启动、重载冲击等瞬时过载工况；单节万向节最大允许偏折角度30°，角度补偿能力优异；采用长效密封滚针轴承结构，适配全天候连续作业；标配Φ120mm标准法兰、6孔螺栓安装结构，适配工程机械减速机、分动箱、行走机构、驱动泵等主流对接结构。

二、核心结构设计与工况适配优势

针对工程机械振动大、位移形变频繁、负载波动剧烈的工况特性，ELBE 0.122.111.0005采用模块化重载结构设计，从连接方式、补偿性能、承载结构三大维度实现工况适配优化，兼顾传动精度、结构强度与运行稳定性。

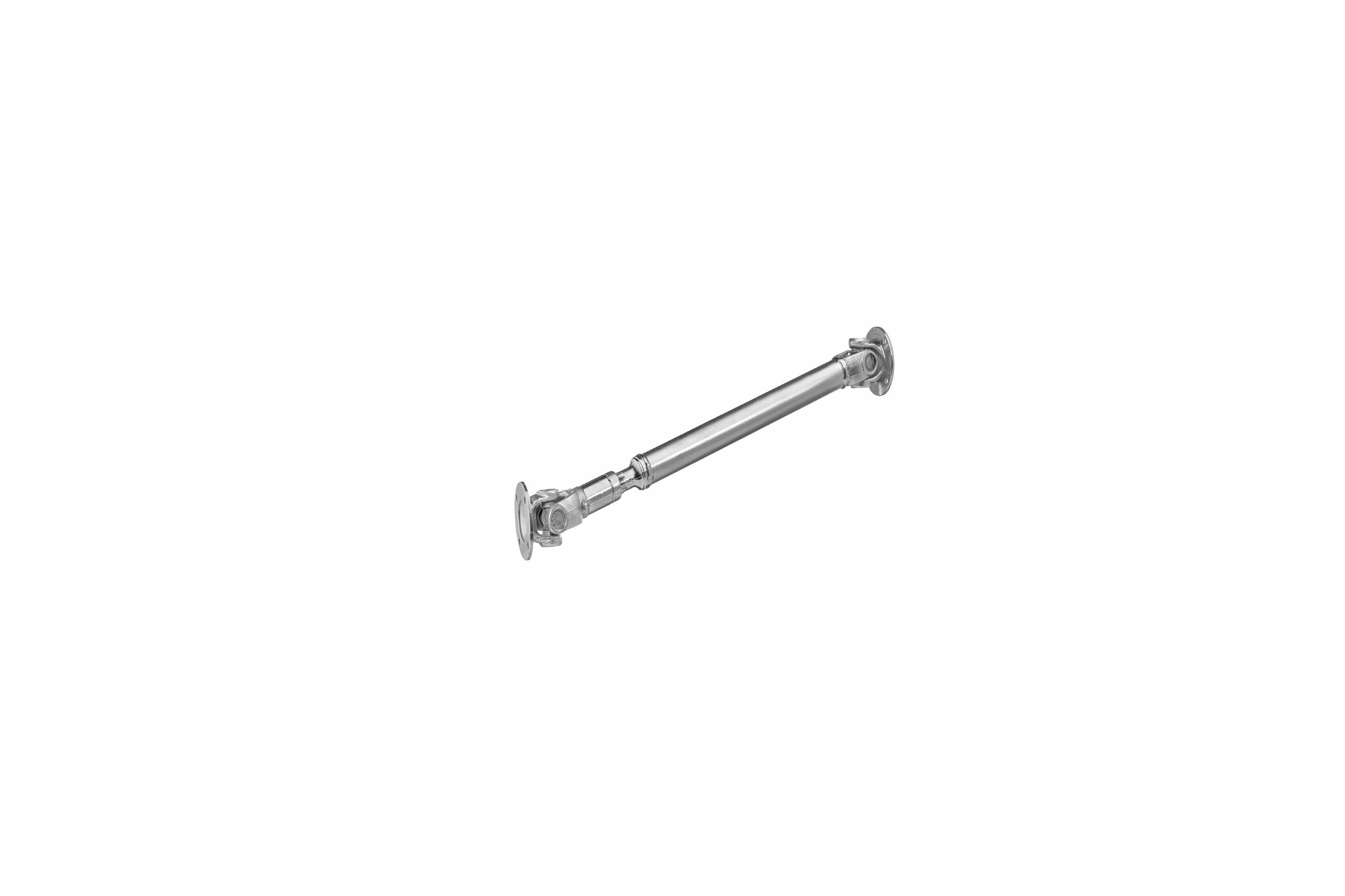

两端采用整体锻打法兰刚性连接结构，法兰盘面精度高、刚性强，无松动间隙，可有效规避工程机械高频振动导致的连接松动、传动偏差、螺栓疲劳断裂等问题。标准化6孔螺栓布局受力均匀，法兰锁紧扭矩均衡，能够持续承受重载扭转力与径向冲击力，保障动力传输无损耗、无偏移。

内置DIN 5480标准精密花键伸缩补偿机构，可精准补偿设备运行过程中的轴向位移、热胀冷缩形变与安装公差误差。工程机械作业时，机身框架、传动基座会因负载变化产生微量形变，该伸缩结构可实时适配位移变化，避免传动轴憋劲、应力集中、轴体扭曲失效等故障，大幅提升传动系统容错性。同时花键部位经过精密滚磨加工，配合间隙均匀，滑动顺畅且耐磨，搭配专用润滑脂注油结构，可长效保障伸缩灵活性。

三、制造工艺与耐久性能保障

ELBE依托德国精密制造工艺，对0.122.111.0005传动轴各核心部件进行精细化加工与严苛质量管控，从材质选型、加工工艺、热处理、表面处理全流程保障产品重载耐久性能，适配工程机械长周期、高负荷作业需求。

材质方面，万向叉、十字轴等核心受力部件均采用高强度合金结构钢，通过闭式模锻工艺一体成型，相较于焊接、普通锻造结构，整体密度更高、无内部气孔裂纹，抗扭强度与结构稳定性大幅提升。传动轴管体采用加厚精密无缝钢管，经过整形校直处理，同轴度精度高，高速运转无抖动、无偏心磨损，有效降低传动振动与噪音。

热处理工艺上，核心受力部件采用整体渗碳淬火+低温回火复合工艺，精准控制硬度梯度，表层具备超高耐磨性与抗压性，芯部保留良好韧性，可有效抵御工程机械频繁冲击负载、交变扭矩带来的疲劳损伤，杜绝轴体断裂、十字节崩裂等致命故障。花键工作面采用精密磨削工艺，尺寸精度公差控制在微米级，保证伸缩顺畅的同时，避免局部应力集中磨损。

表面采用工业防锈涂装处理，涂层附着力强、耐腐蚀性能优异，可抵御户外工地雨水、粉尘、轻微腐蚀介质侵蚀，适配露天、潮湿、多尘等复杂作业环境，延缓部件老化，延长整机使用寿命。所有产品出厂前均经过扭矩测试、角度补偿测试、密封性能测试、疲劳冲击测试，严格遵循德国工业标准，性能稳定性与一致性远超普通国产传动部件。

四、工程机械行业适配应用场景

凭借26750Nm重载额定扭矩、优异的形变补偿能力与耐久性能，ELBE 0.122.111.0005传动轴精准适配各类中大型工程机械重载传动场景，是工程装备动力系统的核心可靠部件。

矿山工程设备领域，可适配重型矿山破碎机、矿用装载机、井下运输设备主传动系统，应对矿石破碎、重载行走带来的超大冲击负载与持续高扭矩传输需求，解决普通传动轴过载断裂、快速磨损问题。道路工程设备领域，适配沥青摊铺机、平地机、压路机驱动传动机构，可补偿设备行走过程中的角度偏移与机身形变，保障匀速稳定传动，提升路面施工平整度与作业稳定性。

建材与重工设备领域，适配大型混凝土搅拌主机、冶金输送辊道、重型挤出设备等，应对连续不间断高负荷作业工况，凭借长效密封结构与耐磨性能，降低停机故障频次。同时可适配各类工程特种底盘、重型拖车动力传动系统，满足复杂路况、重载运输的传动需求。

五、总结

德国ELBE 0.122.111.0005重载万向传动轴，以26750Nm额定大扭矩为核心性能优势，结合标准化法兰连接、精密花键伸缩补偿、密封重载轴承结构，搭配德国精密锻造与热处理工艺，适配工程机械高负载、强冲击、多形变、恶劣环境的作业特性。其兼顾高扭矩承载、高精度传动、强环境适配、长耐久寿命的综合优势，有效解决了工程机械传动系统故障率高、运维频繁、稳定性差的行业痛点，是矿山、道路、建材、重工等领域重载工程设备的高品质传动解决方案，凭借稳定可靠的性能，大幅提升设备作业效率，降低整机运维成本。
