小型回转驱动装置广泛应用于工程机械附属机构、光伏追踪支架、自动化抓取设备、环卫机械执行机构，设备内部多采用30210单列圆锥滚子轴承承载径向载荷与轴向倾覆力矩。传统橡胶骨架油封易受户外粉尘、温差波动、润滑脂侵蚀影响出现老化失效问题，大幅缩短轴承使用寿命。德国原厂NILOS-Ring 30210 AV全金属轴承密封环，精准匹配30210圆锥滚子轴承，公称内径50mm、外径87.5mm，为外圈贴合式金属防尘密封结构，高度适配小型回转驱动低速、重载、间歇作业的工况特性。本文系统阐述该密封环的产品参数、密封机理、应用优势、安装规范及工程应用价值，为小型回转驱动的密封结构优化与可靠性升级提供技术参考。
一、产品基础参数

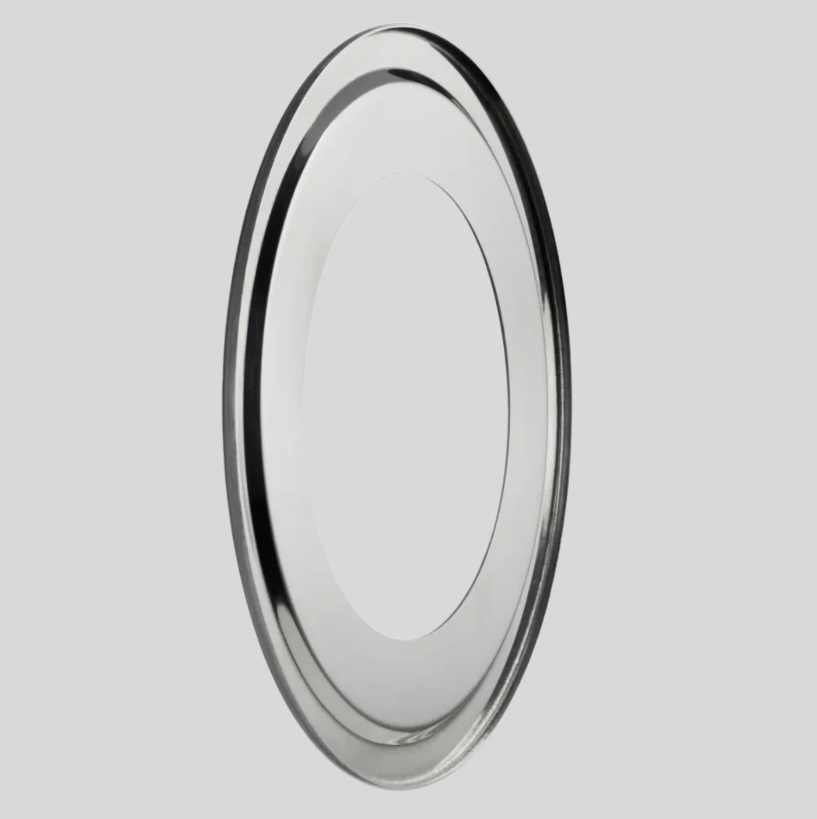

NILOS-Ring 30210 AV为德国原厂标准金属密封环，专属适配DIN 720标准30210单列圆锥滚子轴承，是针对该型号轴承开发的专用防护密封配件。型号中AV代表外圈密封结构，密封作业时贴合轴承外圈端面，与内圈密封型的JV型号结构、安装方式不同，二者不可通用互换。
该密封环核心尺寸参数稳定，公称内径50mm，公称外径87.5mm，整体采用薄壁冲压结构，标准厚度区间为5.1mm至5.4mm。产品标配镀锌特种钢带材质，具备基础的防锈、耐油、抗磨损性能，可满足常规工业工况使用需求，针对腐蚀工况可选用1.4301、1.4571不锈钢定制版本。设备适配性方面，标准款30210 AV密封环允许最大圆周速度不超过6m/s，适配轴承长效润滑脂润滑方式，契合低速运转轴承的密封防护需求。
二、密封工作原理
30210 AV属于预磨合式无接触金属密封环，摒弃了传统密封的橡胶弹性元件，整体为全金属刚性结构，从根源上避免了橡胶老化、溶胀、开裂、磨损失效等常见故障。设备初始运行阶段，密封环端面与轴承外圈硬化表面轻微贴合，经过短期空载、轻载磨合后，会在接触位置形成均匀的细微迷宫间隙，设备正常作业时密封环处于近乎无接触运转状态，运行摩擦阻力极小，不会增加设备负载。
成型的迷宫式微间隙结构具备双向密封防护能力，一方面可有效阻隔外界粉尘、砂石、悬浮杂质、轻微泥水飞溅等污染物侵入轴承滚道内部，避免轴承出现点蚀、卡滞、磨损等故障；另一方面可约束轴承内部润滑脂，杜绝设备运转过程中油脂因离心力甩出，既保证轴承内部润滑充足稳定，又能避免润滑脂污染回转驱动内部齿轮传动结构，保障整机传动稳定性。
三、小型回转驱动装置工况特性与密封痛点
小型回转驱动装置多采用蜗杆蜗轮传动结构，整体结构紧凑、启停频繁，主要承担轻量化回转、摆动、追踪等动作，核心轴承需长期承受交变倾覆载荷与径向载荷。其作业场景多为户外露天环境，粉尘、杂物、潮湿水汽干扰严重，且设备安装空间狭小，轴承位轴向装配余量有限，同时行业普遍具备长期免维护、低运维成本的使用需求。
传统设备配套的橡胶骨架油封存在明显的工况适配短板，高低温交替环境会加速橡胶材质硬化老化，导致密封失效；作业环境中的硬质粉尘颗粒会持续磨损油封密封唇，造成渗漏、进灰问题；狭小的安装空间也无法布置多层复合密封结构，长期使用后极易出现轴承进灰、油脂流失、润滑失效等问题，大幅缩短回转驱动装置的使用寿命，增加设备停机维修频次与运维成本。
四、30210 AV密封环工况适配优势
相较于传统橡胶密封件，NILOS-Ring 30210 AV全金属密封环针对小型回转驱动装置的工况特性，具备适配优势。首先是结构适配性强，产品采用超薄一体化冲压结构，轴向占用空间极小，无需改动回转驱动原有箱体、轴承安装结构，可直接加装在30210轴承外侧，既可单独作为主密封结构使用，也可与基础油封搭配组成复合防尘密封系统，适配新机设计与老旧设备改造升级。
其次是环境适应性优异，全金属结构可耐受宽温作业环境，耐润滑脂腐蚀、耐老化，不受户外温差、潮湿、粉尘环境影响，解决橡胶油封易老化、易破损的痛点，适配各类户外作业工况。同时，小型回转驱动装置实际运转圆周速度普遍低于4m/s，远低于30210 AV密封环6m/s的额定极限速度，工况匹配度高，长期低速间歇运转过程中磨损量极小，密封性能稳定持久。
五、核心应用领域
依托优异的工况适配性与稳定的密封性能，NILOS-Ring 30210 AV金属密封环已广泛应用于各类搭载小型回转驱动装置的设备，核心应用场景包含光伏太阳能跟踪支架回转机构、高空作业平台附属摆动机构、环卫清扫设备摆臂回转总成、轻型工程机械抓取摆动执行单元、自动化生产线小型回转执行器等设备，能够有效提升各类回转设备的运行稳定性与耐久性能。
六、 结语
德国NILOS-Ring 30210 AV金属密封环以50mm内径、87.5mm外径的精准适配尺寸，匹配小型回转驱动装置配套的30210圆锥滚子轴承。其全金属无橡胶结构、超薄紧凑设计、低速工况适配性强、耐温耐腐抗老化的核心优势，精准解决了传统橡胶密封件在回转驱动设备中易失效、寿命短、适配性差的行业痛点。该密封环既可用于新型小型回转驱动装置的密封结构优化设计，也可用于存量设备的密封系统升级改造，能够显著提升设备轴承防护等级与运行可靠性，延长设备免维护周期，降低运维成本，是小型回转驱动装置恶劣工况下轴承密封防护的优质解决方案，具备很高的工程应用与推广价值。
