67kN重载防护！德国SITEMA KR 056 30为何成为汽车焊装工装安全标配？

更新时间：2026-08-10

浏览次数：48

汽车焊装生产线重载升降工装承担车身总成、焊接夹具的垂直搬运与定位任务，Z轴升降机构一旦出现油路爆裂、断电、驱动抱闸老化失效，会造成工装坠落，引发设备损坏与人员安全风险。传统依靠伺服电机抱闸、液压平衡阀的防护方案存在单点失效隐患。德国SITEMA KR 056 30液压式安全捕手（安全抱闸），额定允许载荷67kN，采用失压弹簧锁紧、液压释放故障‑安全设计，可作为独立的第二道机械安全屏障，在行程位置实现瞬时锁止。

一、产品简介

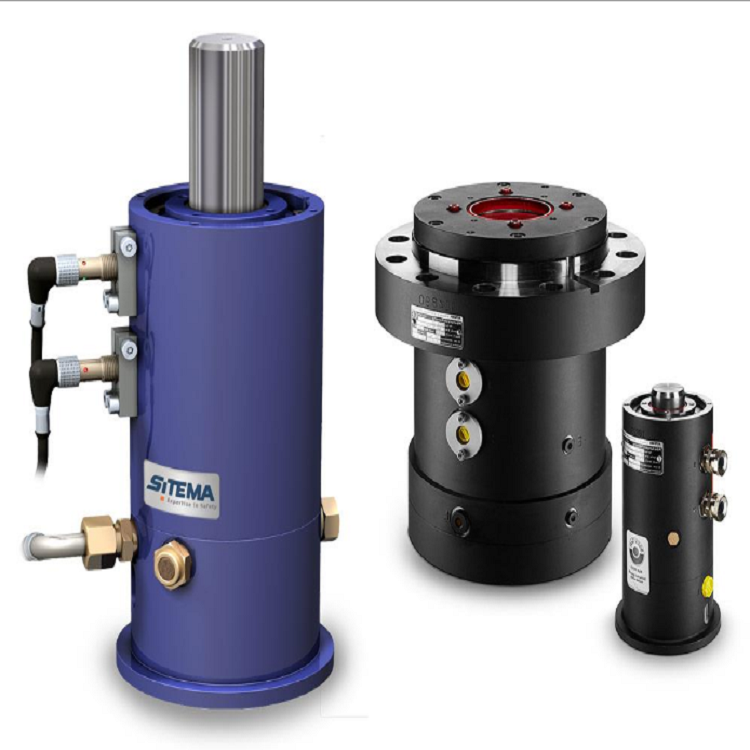

SITEMA KR 056 30为KR系列液压安全捕手，专为轴向压缩负载工况开发，产地德国，适配φ56mm淬硬研磨导向光轴/活塞杆。该装置依靠楔块自增力原理，下坠负载会进一步放大夹紧力，不存在固定锁止点位，升降行程任意位置均可完成制动捕捉，区别于限位挡块类被动防护结构。

该设备核心性能稳定可靠，适配工业重载工况，适配轴径为φ56mm淬硬精磨轴，额定允许压缩载荷67kN，动态锁紧力具备充足安全余量。设备采用弹簧锁紧、液压释放的常闭故障安全型结构，标准释放液压压力为40bar，制动响应时间≤10ms，可在突发故障瞬间完成锁止。

‍二、工作原理

正常运行工况下，设备持续通入40bar液压油，克服内部弹簧预紧力，推动楔块机构松开，导向轴可以自由上下滑动。配套的接近开关实时输出松开信号，设备控制系统接收信号后，方可允许工装执行升降作业，保障设备正常运行。

当设备出现液压失压、管路爆裂、油泵停机、整机断电等各类故障时，液压压力会瞬间消失，设备内部强力弹簧快速驱动楔块抱紧杆件。同时，工装下坠产生的轴向载荷会进一步放大楔块夹紧力，形成稳定自锁制动效果，瞬时锁止导向轴，阻止工装持续下坠，整个制动过程无需外部供电或控制信号参与，纯机械结构触发，可靠性高。

故障排查修复后，仅需重新通入标准40bar释放油压，装置即可完成解锁，导向轴恢复正常运动状态。设备配备排气接口与压力补偿接口，适配焊装车间多粉尘、多飞溅的复杂工况，可加装过滤接头，有效阻挡焊接飞溅粉尘侵入内部机构，保障长期锁紧性能稳定。

三、汽车焊装升降工装应用痛点

汽车焊装车间升降工装负载大，夹具、车身工件整体承重高，Z轴升降机构长期高频往复运行，同时现场存在焊接飞溅、金属粉尘、设备振动冲击等恶劣工况，传统防护方案存在诸多安全短板。伺服电机抱闸为电气配套防护部件，长期频繁启停作业易出现摩擦片磨损、性能衰减问题，一旦断电或部件失效，无法有效阻隔负载下坠风险，属于单一防护点位，容错率低。

液压平衡阀依靠油路背压实现负载支撑，长期使用后易出现油管老化破裂、密封件内泄等问题，进而引发工装缓慢下滑、偏移，严重时会发生快速坠落事故，防护稳定性较差。同时，汽车焊装工位具备严格的机械安全验收标准，仅依靠设备自带的驱动防护结构，无法达到PLe高级别安全要求，难以通过行业安全合规验收。此外，传统的限位挡块仅能在固定极限位置起到防护作用，工装升降中途突发故障时无法提供防护，存在全程运行安全盲区。

SITEMA KR 056 30可独立于设备主驱动系统运行，构建冗余机械安全防护体系，弥补电气、液压防护的固有短板，从根源上提升焊装工位设备运行的整体安全等级。

四、应用价值

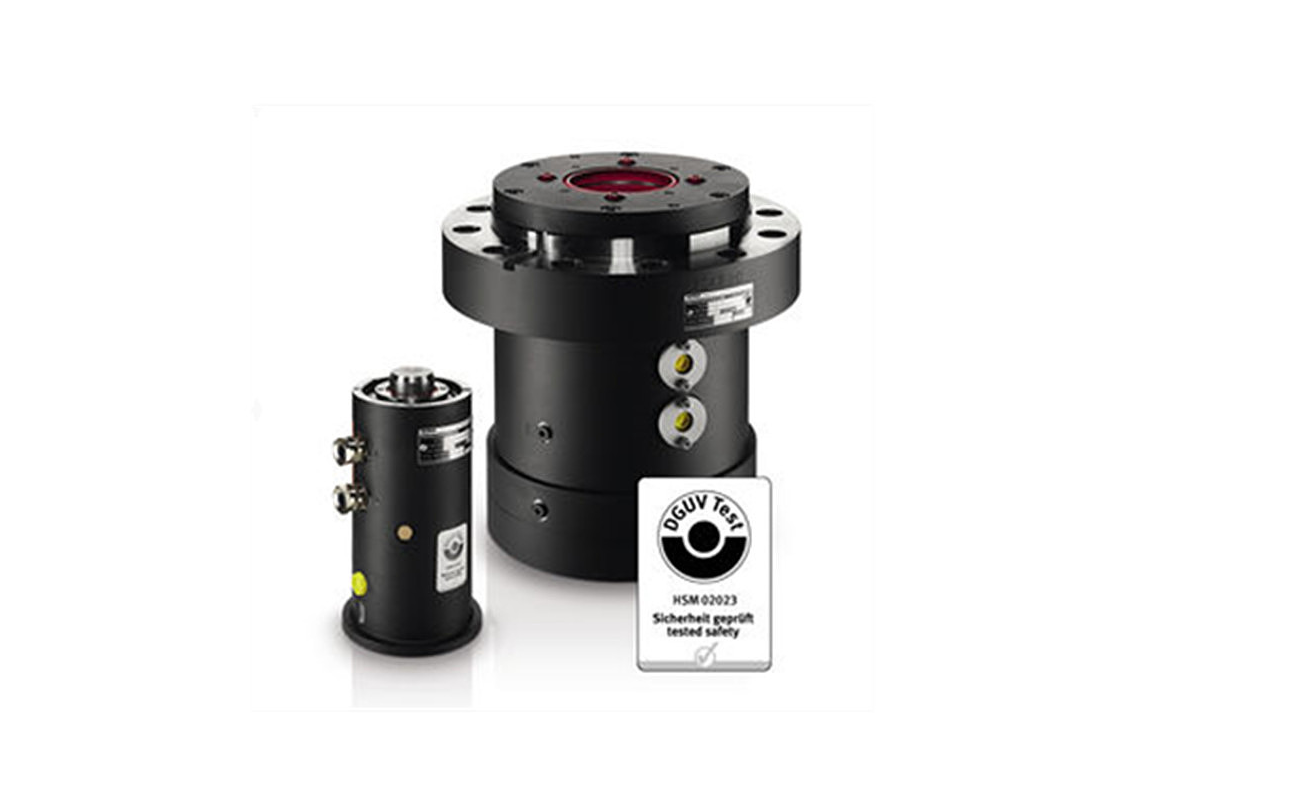

该防坠落装置具备高安全冗余，依托纯机械自锁结构，可在断电、爆管、失压等各类故障工况下自动锁止负载，动态锁紧力充足，能够有效保护现场设备与操作人员安全，杜绝坠落事故发生。设备具备的安全认证资质，符合SIL3、PLe高级别安全标准，适配汽车焊装自动化产线的合规验收要求，解决了传统防护方案不达标的行业痛点。

同时，装置实现升降全行程防护，可在工装任意运行位置完成应急制动，消除限位防护的运行盲区，适配焊装工装全程高频升降的作业需求。设备壳体具备优良防腐性能，搭配专属排气、补偿结构，可适配焊装车间粉尘、飞溅、振动的恶劣工况，长期运行稳定性强。

此外，设备采用标准化法兰安装结构，配套完整的信号反馈系统，可快速适配各类焊装升降工装，无缝融入现有自动化控制系统，集成便捷、调试简单，适配性好。

五、结语

在汽车焊装自动化产线的安全设计体系中，单一依靠驱动电机抱闸、液压阀组的防护模式存在明显安全漏洞，无法满足重载升降设备的安全运行需求。德国SITEMA KR 056 30安全捕手凭借成熟的楔块自增力结构、失压自锁的故障安全特性，为焊装升降工装构建了独立的第二重机械安全屏障，从根源上规避了工装坠落风险，大幅提升焊装工位设备的运行稳定性与安全性，契合汽车制造行业高标准的安全生产与合规要求，是重载垂直升降机构安全防护的优选核心部件。
