德国Kniel DSP控制电源虚拟检测线功能技术解析

发布时间：2026/5/15

浏览次数：3

在工业供电、精密测试、自动化设备供电场景中，电源与负载之间的连接线缆存在固有线路电阻。电流流经线缆时会产生不可避免的电压压降，造成负载端实际供电电压低于电源设定输出电压。线缆越长、线径越小、工作电流越大，电压损耗越明显，严重影响精密负载的供电精度与工作稳定性。

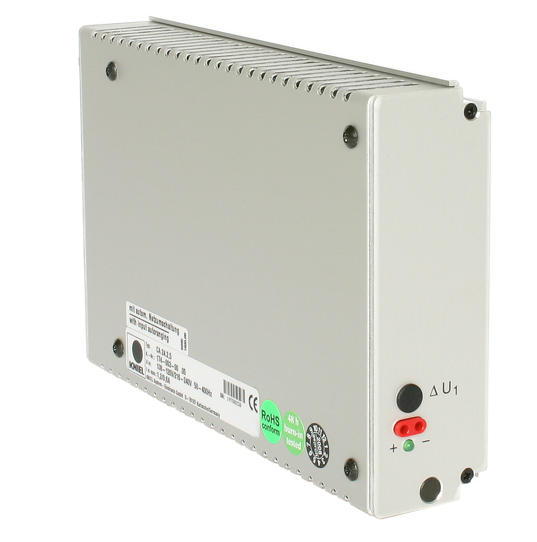

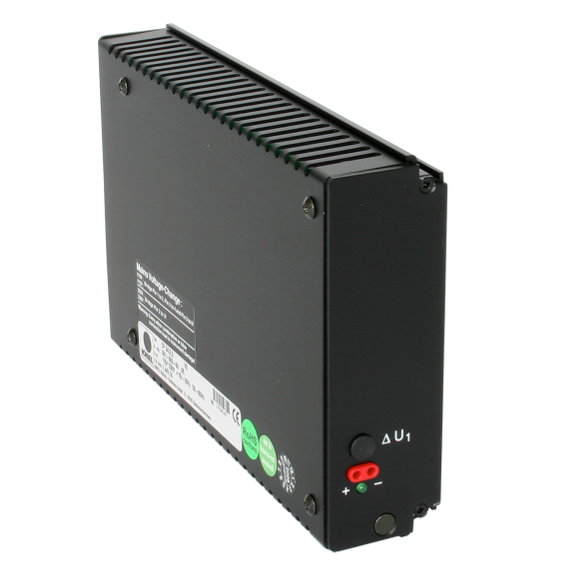

德国Kniel作为工业电源制造商，针对线缆压降痛点，在energy系列、energy installation系列DSP控制型电源中完成固件迭代升级，固件版本05.00.06及以上可搭载虚拟检测线功能。该功能无需布设物理检测引线，即可实现线路电压降补偿。

一、传统物理检测线工作原理及局限性

1.1 物理检测线工作机制

常规高精度稳压电源普遍采用物理检测线（Sense线）补偿压降。使用时需单独布设专用检测导线，一端接入电源检测接口引脚，另一端直接连接负载输入端。电源通过检测线实时采集负载端实际电压，对比输出设定电压，动态调节输出电压幅值，抵消供电线缆产生的电压损耗，确保负载端电压精准贴合设定值。

1.2 物理检测线应用短板

布线成本高：需额外敷设专用检测线缆，长距离供电场景布线繁琐，增加施工工时与物料成本；

线路复杂度高：多负载、多支路供电系统中，检测线数量繁杂，机柜布线凌乱，易出现线路干扰、接线故障等问题；

环境适配受限：振动、高温、潮湿的工业环境中，物理接线端子易松动、氧化，降低电压检测稳定性。

二、虚拟检测线功能核心解析

2.1 功能定义与适用机型

虚拟检测线是Kniel针对固定工况研发的无引线压降补偿功能，适配energy系列、energy installation系列DSP控制电源，设备固件版本需达到05.00.06及以上。该功能与物理检测线系统相互独立、互不干扰，无需同步启用，操作人员可根据现场工况灵活选择电压补偿模式。

2.2 工作原理与实现逻辑

虚拟检测线摒弃外部物理引线，采用内部电阻模拟补偿机制完成电压校正。核心技术逻辑：提前精准测算电源至负载之间供电线缆的总等效电阻，在电源控制系统中手动录入该参数，电源内部生成等值虚拟电阻模型。

工作过程中，DSP控制器实时采集输出电流，结合内置虚拟电阻，通过欧姆定律计算线缆静态电压降，主动抬高电源输出电压，抵消线路固有损耗，保证负载端电压稳定在设定标准值。整套补偿流程无需外部采样线路，仅依靠电源内部算法与参数配置完成压降校正。

2.3 核心功能特性

无物理接线：无需额外连接检测导线，简化布线结构，从根源规避接线故障；

参数化配置：依托实际线缆电阻配置参数，精准匹配固定线路产生的压降；

系统独立性：与物理检测线模式相互独立，两种模式切换无硬件冲突；

静态补偿属性：仅针对固定工况下的恒定线路电阻，完成静态电压降补偿。

三、应用场景与使用限制

3.1 适用场景

结合虚拟检测线静态补偿的核心特性，该功能适配工况稳定、线路固定的工业供电场景，具体应用场景如下：

固定式设备供电：自动化生产线、固定式检测仪器，线缆长度、走线方式固定，电阻参数无变动；

低波动负载系统：传感器、恒定功率工控模块，工作电流无频繁大幅度波动；

复杂布线环境：高温、振动、密闭机柜等不宜额外布设物理检测线的工况；

简易运维供电系统：要求布线简洁，需降低后期接线故障运维成本的供电方案。

3.2 使用限制与注意事项

禁止动态工况使用：负载电流频繁波动、线缆温度变化导致电阻偏移的场景，虚拟电阻模型无法实时更新，补偿精度会大幅下降；

精准测算电阻：使用前必须精准测量供电线缆总等效电阻，参数录入偏差会直接产生电压补偿误差；

模式不可混用：虚拟检测线与物理检测线建议单独启用，同步开启会造成电压重复补偿，引发供电异常；

固件版本要求：仅05.00.06及以上固件版本的指定机型支持该功能，老旧设备需升级固件后方可使用。

四、总结

Kniel虚拟检测线功能是面向固定稳态供电场景打造的轻量化压降优化方案。依托内部虚拟电阻模拟技术，无需物理检测线即可精准补偿静态线路压降，有效解决传统物理检测线布线繁琐、故障率高的痛点。该功能不具备动态自适应补偿能力，无法替代物理检测线在波动工况下的作用，但在工况稳定、线路固定的工业场景中，具备成本、布线、运维多重优势。
