德国 ADL GSW100 10kW 水冷直流电源快速自动灭弧技术在实验室中的应用

更新时间：2026-04-15

浏览次数：9

德国 ADL GSW100 是专为实验室小型磁控溅射、真空镀膜研发设计的10kW 级水冷式直流溅射电源，核心优势在于微秒级全自动快速灭弧、恒压 / 恒流 / 恒功率三模式精准控制、紧凑 19 英寸 3U 机架、无主从并联扩容，适配材料、光学、半导体、光伏等实验室研发场景，解决传统电源灭弧慢、易损伤靶材、膜层缺陷、工艺重复性差的痛点，为高质量薄膜制备提供稳定可靠的真空供电方案。

一、产品核心定位与实验室适配性

ADL GSW100 源自德国 ADL GmbH，定位实验室级高性能直流溅射电源，兼顾 10kW 功率密度与紧凑结构，既满足金属、合金、陶瓷靶材的直流磁控溅射，也适配反应溅射、高反溅射等易起弧的复杂工艺，是高校、科研院所、企业研发实验室小型 PVD 镀膜台的理想配套电源。

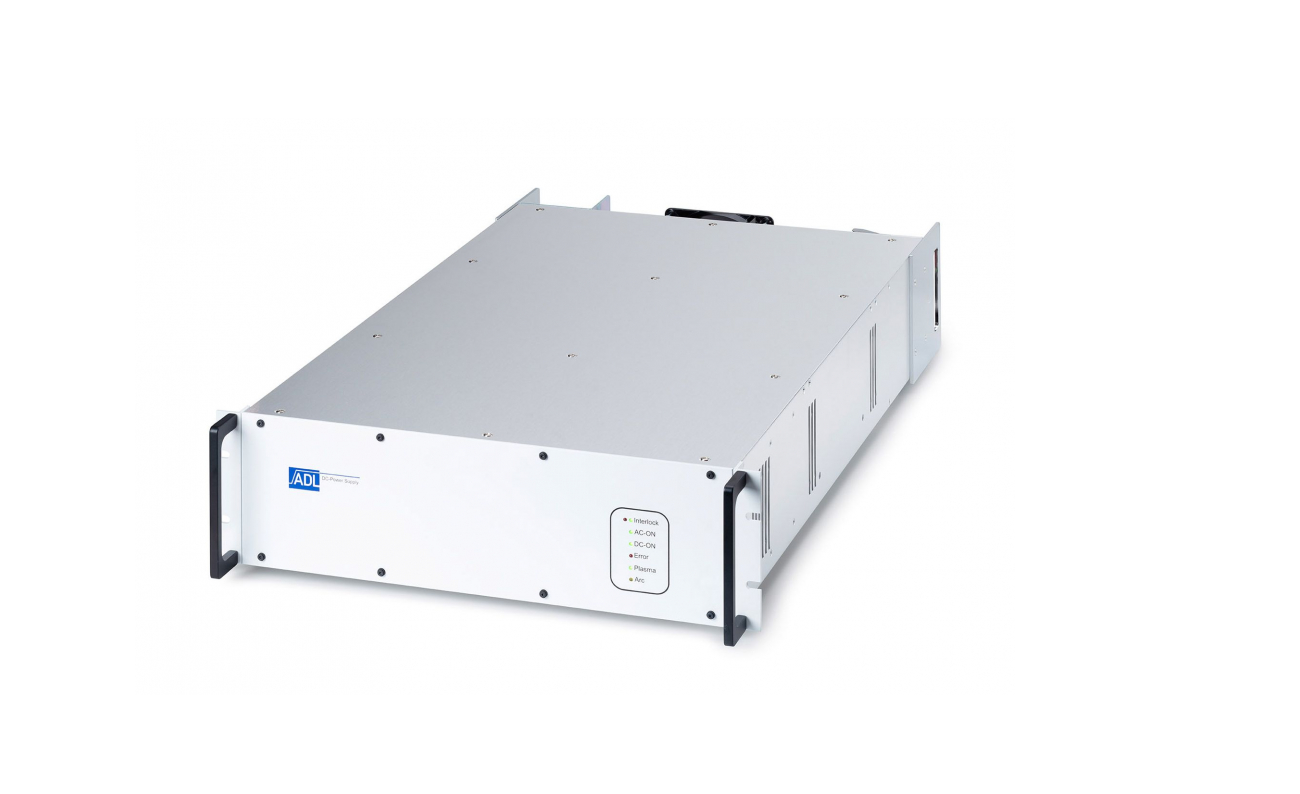

结构：19 英寸 3U 半宽机架（130mm 高），深度 520mm，重量约 18kg，可直接嵌入标准实验机柜，不占用实验室空间，安装维护便捷。

冷却：强制水冷（1.5L/min，2~8bar，水温≤40℃），无风扇、低噪音（<70dB (A)），适配实验室洁净、安静环境，支持 24 小时连续研发运行，MTBF 长。

防护：IP20（IEC 60529），污染等级 3，II 类双重绝缘，内置过压、过流、过热、缺水、电弧多重保护，符合实验室安全规范。

二、核心技术：微秒级快速自动灭弧（实验室关键价值）

2.1 灭弧原理与性能参数

GSW100 采用 ADL 专属全自动电弧检测与抑制算法，实时监测靶 - 基极间电压 / 电流突变，毫秒级响应、微秒级熄弧，核心参数：

灭弧响应时间：6μs~3ms，熄弧延迟：6μs~10ms，自适应工艺参数自动调节，无需人工干预。

电弧处理能力：每秒可处理数千次电弧，抑制靶面异常打火、微弧、拉弧，避免靶材烧蚀、坑点、膜层针孔 / 颗粒缺陷，显著提升薄膜均匀性、致密性与良率。

浮动输出设计：无电位隔离，适配各类真空腔体接地方案，降低电弧触发概率，提升工艺稳定性。

2.2 实验室场景核心价值

保护贵重靶材与腔体：实验室常用高纯金属（Au、Ag、Cu、Ti、Al）、合金、陶瓷靶材价格昂贵，快速灭弧可避免单次打弧造成靶材报废、腔体污染、基片损伤，降低研发耗材成本。

提升膜层质量与重复性：杜绝电弧导致的膜层针孔、夹杂、局部击穿，保证光学膜、导电膜、绝缘膜、耐磨膜的成分、厚度、折射率一致性，满足科研数据可复现要求。

适配复杂易起弧工艺：支持反应溅射（如 TiO₂、SiO₂、Si₃N₄）、高反溅射、高阻抗靶材溅射，解决传统电源在这些工艺中频繁打火、无法稳定运行的难题。

简化操作、解放人力：全自动灭弧，无需实验人员实时监控、手动熄弧，可长时间无人值守开展镀膜实验，提升研发效率。

三、实验室典型应用场景

材料科学研发：金属 / 合金薄膜、硬质涂层、超导薄膜、磁性薄膜制备，用于材料物性、电学、光学、力学性能测试。

光学薄膜研发：滤光片、增透膜、减反膜、导电膜（ITO、AZO）、高反膜，适配光学元件、传感器、显示器件研发。

半导体 / 微电子研发：晶圆金属化、电极层、阻挡层、钝化层制备，满足 MEMS、集成电路工艺研发。

光伏 / 新能源研发：透明导电膜、背电极、减反膜，用于太阳能电池、钙钛矿电池、薄膜电池实验。

科研教学平台：高校真空镀膜实验室、材料表征平台，用于教学演示、基础科研实验。

四、实验室安装与使用要点

安装：嵌入 19 英寸标准实验机柜，三相五线供电，可靠接地；水冷回路采用去离子水 / 纯净水，配置流量 / 压力监测，防止缺水保护触发。

操作：前面板手动设定参数，或通过外部接口远程控制；根据靶材类型选择恒压 / 恒流 / 恒功率模式，反应溅射优先恒功率模式以稳定工艺。

维护：定期清洁水冷回路、检查电极连接、校准输出参数；无易损易耗件，日常维护成本极低，适配实验室长期高频使用。
