德国 Hellma 193nm 氟化钙单晶半导体 DUV 光刻核心材料

更新时间：2026-04-29

浏览次数：10

在半导体制造向 7nm 及以下先进制程演进的过程中，深紫外（DUV）光刻技术仍是量产主力，而193nm 氟化钙（CaF₂）单晶圆是 DUV 光刻系统的不可替代的核心光学材料。德国 Hellma Materials作为全球顶尖光学晶体制造商，其自研的 193nm CaF₂单晶圆凭借超高深紫外透过率、极低应力双折射、优异激光耐久性与超低色散特性，成为 ASML、蔡司等主流 DUV 光刻设备的标配光学元件，支撑 193nm ArF（氟化氩）准分子激光光刻（含浸润式 ArFi）的高精度成像，是先进制程芯片量产的关键基石。

一、引言：DUV 光刻的材料瓶颈与 CaF₂的不可替代性

半导体光刻技术的核心是通过特定波长的激光，将掩模版上的电路图案精准投射到硅片光刻胶上，其分辨率直接决定芯片制程节点。当前，EUV（极紫外）光刻技术虽突破 5nm/3nm 制程，但设备成本高、维护难度大，193nm DUV 光刻凭借成熟的技术体系、可控成本与多重曝光工艺，仍是 28nm–7nm 先进制程及成熟制程（45nm 及以上）的量产主力。

193nm ArF 准分子激光属于深紫外波段，能量高、光子穿透力强，对光学材料提出要求：高透过率、低色散、低应力双折射、高激光损伤阈值、高折射率均匀性。传统光学玻璃（如石英玻璃）在 193nm 波段存在严重吸收、色散大、激光耐久性差等缺陷，无法满足 DUV 光刻需求。而氟化钙（CaF₂）单晶体作为立方晶系光学材料，天然具备 130nm–8μm 超宽透射光谱、超低色散（阿贝数 95.23）、低折射率（nd=1.43384）等特性，成为 193nm DUV 光刻的理想基材。


二、Hellma 193nm CaF₂单晶圆：核心光学性能与技术优势

Hellma 193nm CaF₂单晶圆由德国耶拿工厂采用高纯度原料（过渡金属 / 羟基杂质≤1ppm）与布里奇曼 - 斯托克巴格（Bridgman-Stockbarger）定向生长工艺制备，严格控制 <111> 晶向（应力双折射最小取向），核心光学性能专为 193nm ArF 激光光刻优化，达到光刻级（Litho Grade）严苛标准。

2.1 核心光学参数（193nm 光刻级）

深紫外透过率：10mm 厚样品内部透过率 >99.7%（@193nm），几乎无能量损耗，保障光刻系统光利用率与成像亮度。

折射率均匀性：1–5ppm（@633nm，PV 值），光束传输一致性高，波前畸变极小，支撑衍射极限级成像。

色散特性：nd=1.43384，vd=95.23，超低色散，色差校正能力远超石英玻璃，大幅简化光刻物镜光学设计，提升成像分辨率。

热导率：9.71W/(m・K)，快速散热，抵消高 CTE（热膨胀系数）影响，适配高功率激光场景下的热稳定性需求。

2.2 关键技术优势

高纯单晶生长技术：采用自主研发的高纯度氟化钙原料，严格控制氧、过渡金属、羟基等杂质（≤1ppm），消除紫外吸收中心；通过精密温场控制的 <111> 定向生长工艺，将应力双折射降低，从源头保障光学均匀性。

超精密加工能力：毛坯最大直径达 440mm，标准光刻级晶圆直径 350mm、厚度 > 100mm；抛光表面平整度达 λ/10（@633nm）、表面光洁度 20-10（美军标），无应力抛光工艺避免加工引入新应力，保障波前质量。

激光耐久分级体系：按 193nm 激光耐受能力分为 LD-A（超高级，适配 7nm 及以下）、LD-B、LD-C、LD-D 四级，满足不同制程与工况需求；LD-A 级可承受 10⁹次以上脉冲，寿命远超行业标准。


三、在半导体 DUV 光刻系统中的核心应用

Hellma 193nm CaF₂单晶圆是 193nm ArF DUV 光刻系统（含浸润式 ArFi）的全链路核心光学元件，覆盖激光光源、照明系统、投影物镜、光束传输窗口四大核心模块，直接决定光刻系统的分辨率、成像质量与运行稳定性。

3.1 准分子激光光源窗口

作为 193nm ArF 准分子激光器的输出窗口 / 谐振腔窗口，承受高能量、高重复频率（数千 Hz）激光辐照，高激光损伤阈值与高透过率保障光源长期稳定输出，避免窗口老化导致的能量衰减与光斑畸变，是激光器寿命的关键保障。

3.2 照明系统光学元件

用于光刻照明系统的光束整形镜、匀光镜、中继镜，将 ArF 激光均匀化、准直化，精准投射到掩模版表面；超低应力双折射与高均匀性保障照明光束的偏振一致性与能量均匀性，消除掩模版成像的阴影与畸变，提升曝光均匀性。

3.3 投影物镜核心镜片

作为 DUV 光刻投影物镜的主力镜片（占物镜镜片总数 60% 以上），是实现纳米级分辨率的核心；超低色散特性校正物镜色差，极低双折射消除偏振像差，高均匀性保障波前精准度，支撑高 NA（最高 0.93）物镜设计，实现 14nm–7nm 节点的光刻分辨率，配合多重曝光工艺可延伸至 5nm 制程。

3.4 光束传输与隔离窗口

用于光刻系统光束传输路径的隔离窗口、真空窗口、环境隔离窗，隔绝外部环境（温度、湿度、灰尘）对光学系统的干扰；超宽透射光谱与高稳定性适配真空 / 高压环境，保障光束在复杂工况下的稳定传输。

‍

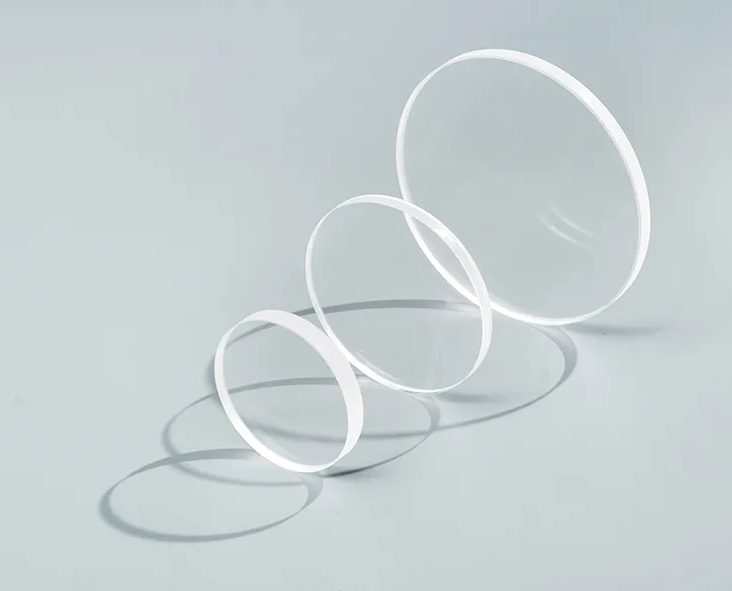

德国 Hellma 193nm 氟化钙单晶 半导体 DUV 光刻核心材料
