德国 Mahr 探针Probe arm MarSurf PCV 6851527直角偏移设计可测量深槽

更新时间：2026-06-01

浏览次数：2

在工业精密检测领域，深槽、窄缝、盲孔及复杂内腔结构的轮廓与粗糙度测量，一直是精密计量工作中的重点与难点。传统直杆式探针受结构形态限制，测量深腔、密集槽体与异形台阶工件时，极易出现杆身干涉、无法触达待测区域、测量数据偏差等问题，形成检测盲区，难以满足精密零件的微米级检测标准。德国Mahr马尔作为全球精密计量行业的品牌，依托多年精密传感与探测结构研发经验，推出的MarSurf PCV 6851527专用探测臂，凭借经典的直角偏移结构设计，突破传统探针的测量局限，针对性解决深槽复杂结构的测量痛点，成为MarSurf PCV系列轮廓测量系统的核心精密配件。

一、产品概述与基础特性

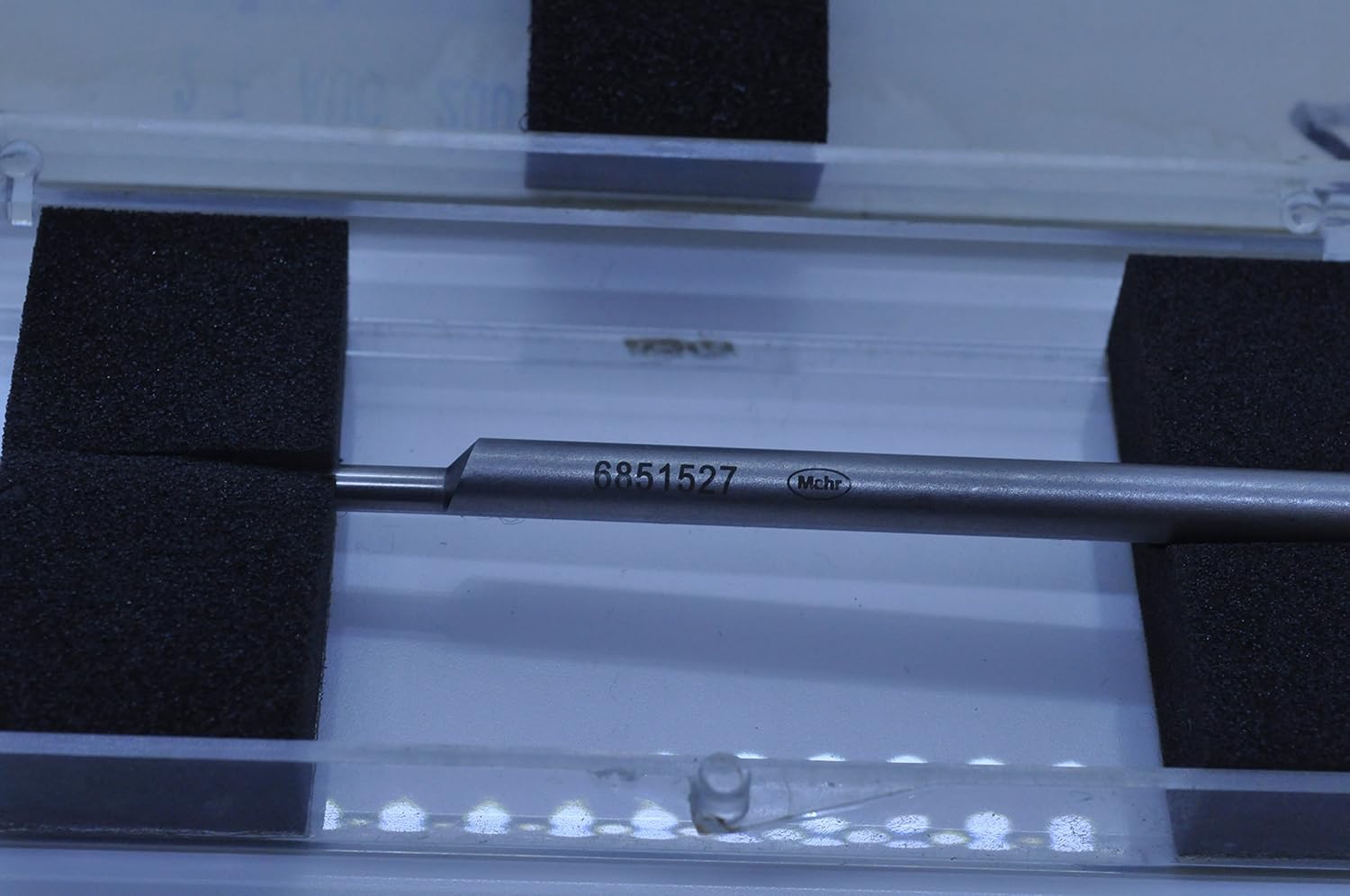

MarSurf PCV 6851527是Mahr专为PCV系列高精度轮廓测量系统量身打造的偏移式探测臂，这款探测臂整体总长100mm，有效测量行程可达82.5mm，能够满足绝大多数工业深槽工件的深度测量需求。

探测针尖采用高精度19°单切面结构，搭配25μm超细硬质合金针尖，兼顾细微结构捕捉能力与抗磨损性能。杆身采用高强度工具钢材质，刚性优异、形变率极低，从硬件结构上保障了长期测量的精度一致性。

产品整体轻量化设计，自重仅12.4g，可有效降低设备驱动单元的运行负载，减少测量过程中的设备抖动。同时采用标准M8螺纹安装接口，无需专用工装即可快速拆装，大幅提升设备调试与配件更换效率。

二、核心技术：直角偏移结构的测量优势

MarSurf PCV 6851527探测臂的核心技术优势，来源于差异化的90°直角偏移结构设计，与传统直杆探针的直线式探测形态形成鲜明区别，从根本上解决了深槽测量的干涉难题。传统直杆探针在深入工件深槽、窄缝、封闭内腔时，笔直的杆身极易与工件端口、凸起边缘、相邻结构发生碰撞干涉，导致探针无法继续下沉，无法触及待测底面与侧壁，造成测量数据缺失。而直角偏移结构将探测针尖与主杆身形成垂直错位布局，测量时主杆身可避开工件外部结构阻挡，让针尖直达深槽、盲孔腔体内部，消除测量盲区。

依托优异的避干涉结构，该探测臂可稳定应对深度80mm以内的各类深槽、密集多槽、异形台阶、封闭盲孔等复杂结构测量，适配常规探针无法作业的极限工况。同时，产品依托德国精密加工工艺打造，整体结构强度高、抗形变能力强，硬质合金针尖硬度高、耐摩擦、使用寿命长，在持续反复的精密探测过程中，不会出现针尖磨损、杆身弯曲形变等问题，能够持续输出高精度、高重复性的测量数据。

三、多行业适配应用场景

凭借独特的直角偏移探测结构与微米级测量精度，MarSurf PCV 6851527探测臂适配多领域精密加工检测场景，是精密制造品质管控的核心配件。

1、在汽车制造领域，可用于发动机缸体、缸盖深槽与油道内腔的轮廓检测，变速箱齿轮槽、同步器台阶面的粗糙度测量，以及制动阀体、液压密封槽等深腔结构的形位精度验证，保障汽车核心零部件的装配精度与运行稳定性。

2、在航空航天领域，适配航空发动机叶片榫槽、深腔结构的精密检测，可完成钛合金、铝合金精密异形构件内腔、液压管路接头窄缝的粗糙度与轮廓测量，满足航空航天产品超高精度的质量管控要求。

3、在模具与精密机械加工行业，可精准检测注塑模具深型腔、窄筋位，冲压模具凹模槽、凸模台阶面的加工精度，同时适配精密轴承内圈沟槽、微型齿轮齿槽等微小深槽结构的检测，助力模具与精密机械零件的高精度量产。

4、在半导体与精密电子行业，可完成芯片封装腔体、精密电子电极、微型连接槽等超精细深槽结构的轮廓检测，适配微型化、高精度电子元器件的检测需求。

四、设备适配与使用优势

MarSurf PCV 6851527探测臂为Mahr PCV系列设备专属配件，可无缝适配PCV 6000、PCV 8000全系轮廓测量设备，搭配PCV 200驱动单元、ST系列测量立柱使用，可发挥设备测量性能，保障整体测量系统的稳定性与精度。

在实际使用过程中，除便捷的快速拆装优势外，该探测臂可适配设备自带的碰撞保护系统，测量过程中若出现意外干涉、卡顿情况，设备可快速感应并自动停机，有效保护探测针尖与精密工件，避免设备与工件受损，降低检测损耗成本。同时，产品出厂均经过严格的精度校准，上机即可投入使用，无需复杂调试，大幅提升精密检测的作业效率。
