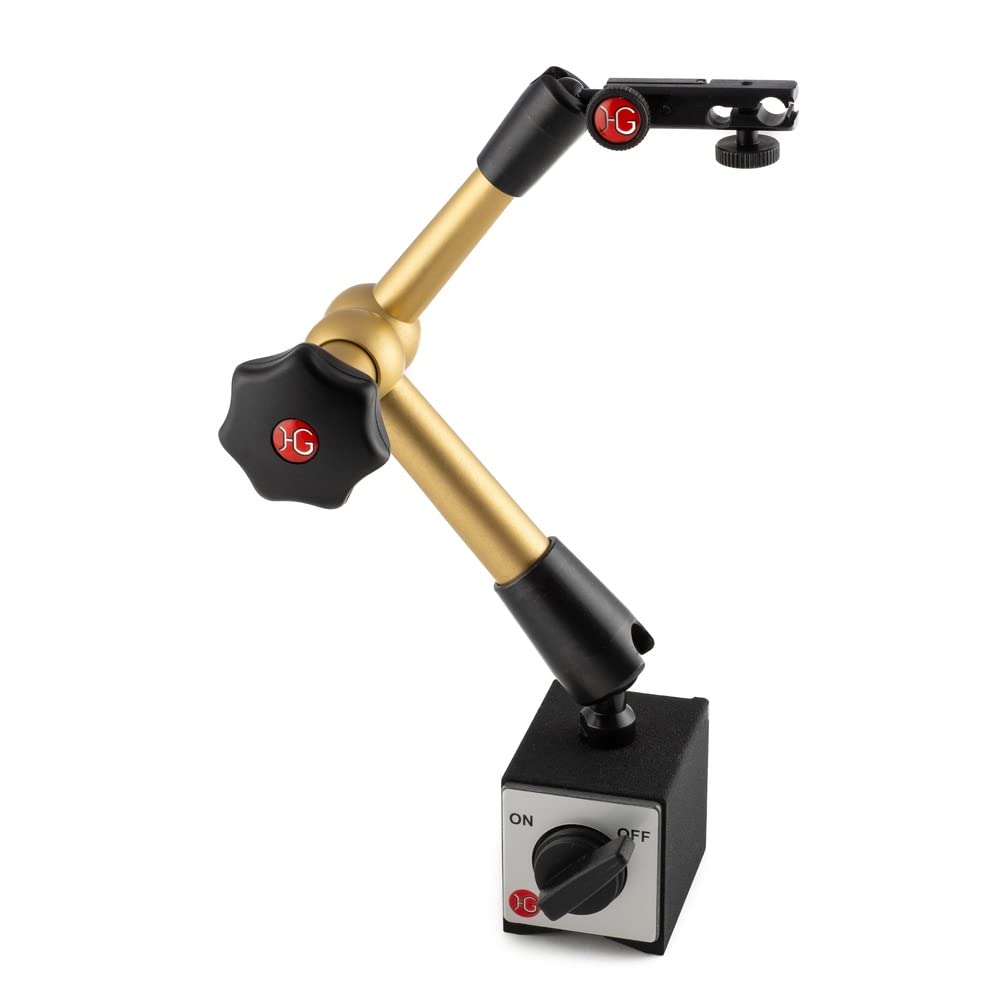

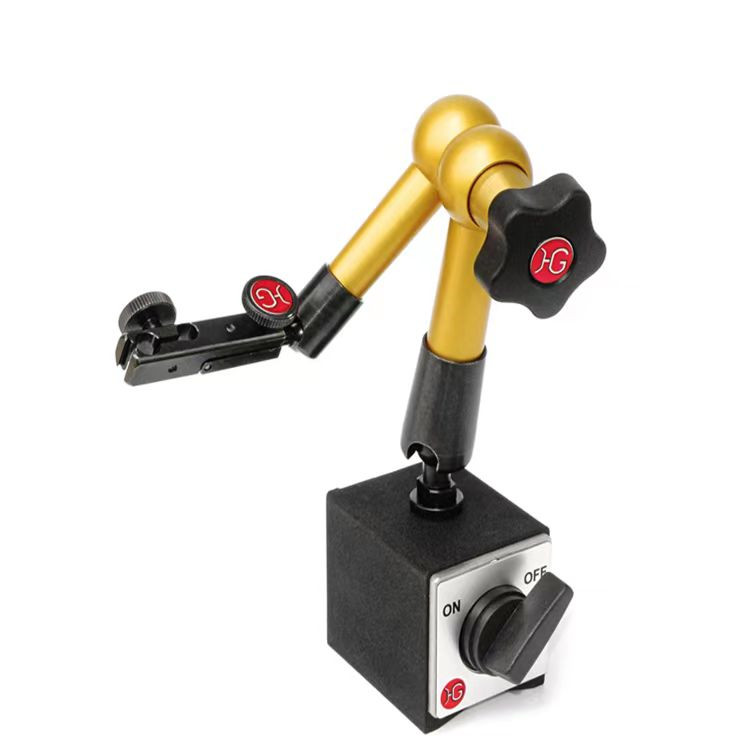

德国Hörger & Gässler 108420液压磁性测量表座：精密测量的稳固核心

更新时间：2026-06-02

浏览次数：11

在工业精密检测领域，稳定可靠的测量基准是获取精准数据的关键。德国Hörger & Gässler（简称HG）作为精密测量工装领域的品牌，其型号108420的液压磁性测量表座，以220mm工作半径、7kg标准保持力、800N强劲磁力为核心配置，融合液压夹紧技术与精密机械设计，成为模具制造、汽车零部件、航空航天等严苛场景的优选测量支撑设备。

一、核心参数与结构设计

（一）核心技术参数

HG 108420磁性表座的参数设计兼顾实用性与稳定性，精准匹配工业测量需求：

工作半径：220mm（主臂L1=88mm，副臂L2=132mm）；标准保持力：7kg（安全相关应用场景为5kg）；磁力吸附力：800N（可切换式磁铁）；磁铁尺寸：60mm×50mm×55mm（锅式标准磁铁）；连接接口：球节臂M6内螺纹、球关节脚M8外螺纹，测量端适配φ8mm H7与燕尾槽；主体材质：阳极氧化铝、抛光易切削钢，搭配塑料星形旋钮。

（二）精密结构设计

1. 液压夹紧关节系统

这是108420型号的核心技术亮点。表座采用三脚架式多关节结构，通过拧紧星形旋钮触发内部精密液压系统，油压驱动关节刚性锁定，可吸收5G以下振动，避免测量过程中关节位移导致的误差，精度可达微米级（±0.01mm）。液压密封面经高精度研磨，配备双重密封设计，杜绝漏油风险，正常使用寿命可达数十年。

2. 可切换式强力磁力底座

底座采用软磁材料与高性能永磁体组合设计，旋转手柄即可快速切换“吸附/释放"状态，关闭后无剩磁（剩磁＜0.2mT），避免划伤精密工件表面。800N垂直吸附力可牢固吸附于钢铁、铸铁等铁磁性表面，适配铣床、磨床、加工中心等强振动设备环境。

3. 万向调节与通用适配

多关节臂支持360°旋转，配合220mm超大工作半径，可轻松覆盖复杂曲面、深腔、狭小空间等常规表座难以触及的测量区域。测量端兼容百分表、杠杆表等主流测量仪器，燕尾槽与φ8mm H7接口设计，适配不同品牌测量工具。

二、核心性能优势

（一）超高稳定性，杜绝测量误差

区别于传统机械夹紧表座，液压夹紧技术实现“无间隙锁定"，夹紧过程平稳无应力累积，在连续8小时高精度磨削作业中，位移偏差可控制在±0.002mm以内。7kg标准保持力可稳定承载测量仪器，即使在振动工况下，也能保证基准不变，确保测量数据的重复性与一致性。

（二）耐用抗造，适配严苛工况

主体采用6061-T6阳极氧化铝合金，兼具轻量化与高强度特性，抗变形、耐腐蚀；关键受力部件为抛光易切削钢，耐磨抗冲击。表面经多层复合工艺处理，底层化学镀镍防腐，表层耐磨涂层降摩擦，可在-20℃至80℃宽温域稳定工作，耐受切削液、油污、粉尘等恶劣环境侵蚀。

（三）操作便捷，提升测量效率

磁力切换一键完成，无需额外工具，快速固定或移位，适配现场频繁换工位测量需求；星形旋钮操作省力，液压夹紧力度均匀，无需反复微调，锁定后无需二次校准；轻量化设计，整体重量适中，单人可轻松搬运部署，适配机床、模具、生产线等多场景移动测量。

三、典型应用场景

（一）模具制造

用于模具型腔、型芯、导柱导套的尺寸检测、同轴度校准、平面度测量，220mm工作半径可覆盖大型模具深腔区域，液压夹紧确保振动环境下测量稳定。

（二）汽车零部件检测

适配发动机缸体、缸盖、曲轴、变速箱壳体等关键部件的形位公差检测，7kg保持力稳定承载杠杆表，精准检测微小变形与磨损。

（三）航空航天精密加工

针对航空结构件、精密铸件的高精度检测，无剩磁设计避免损伤高精度工件，微米级稳定性满足航空航天严苛精度标准。

（四）机床校准与维护

用于车床、铣床、磨床等设备的主轴跳动、导轨平行度、工作台垂直度校准，强力磁力底座可吸附于机床任意金属位置，灵活调整测量角度。

四、总结

德国Hörger & Gässler 108420液压磁性测量表座，凭借液压刚性夹紧、800N强力磁力、220mm大工作半径、7kg稳定保持力四大核心优势，解决了传统表座“振动位移、适配性差、耐用性不足"的痛点。其精密设计、严苛工艺与稳定性能，使其成为工业精密测量领域的“基准利器"，为各行业高精度检测提供可靠支撑。
