德国Mahr BFW 10-90-2/90°探针臂：变速箱阀体深腔粗糙度精密测量解决方案

更新时间：2026-06-02

浏览次数：7

变速箱阀体是汽车液压控制系统的核心部件，其内部深腔油道、孔壁的表面质量，直接决定液压控制精度、阀芯运动稳定性及变速箱使用寿命。阀体深腔结构深、孔径小、结构异形，加工产生的微观刀纹、波纹及毛刺，极易引发油压泄漏、阀芯卡滞、换挡顿挫等故障。德国Mahr BFW 10-90-2/90°深腔探针臂（订货号：9055443）专为深腔窄空间工况设计，凭借长刚性测杆、大测量行程及复杂结构适配能力，成为变速箱阀体深腔粗糙度检测的高精度专用方案，广泛应用于制程质检与出厂验收。

一、变速箱阀体深腔测量核心痛点

变速箱阀体多为精密铝合金精加工件，关键油道内壁粗糙度要求普遍达到Ra≤0.8μm，测量精度要求严苛。相较于常规工件，阀体深腔检测存在三大难点：

一是可达性差，核心油道深度可达80–85mm、孔径仅10mm左右，常规探针无法抵达腔底，仅能检测孔口区域，存在大量检测盲区；

二是稳定性弱，普通加长探针刚性不足，深入深腔后易发生形变、振动，导致微观轮廓采集失真，数据重复性差；

三是结构适配性低，阀体普遍存在台阶孔、交叉孔结构，常规探针易发生边缘干涉，无法有效检测腔壁、孔位交接等关键区域，难以全面把控工件质量。

二、Mahr BFW 10-90-2/90°探针臂核心技术优势

Mahr BFW 10-90-2/90°探针臂适配MarSurf M400、M410、MD 26等主流粗糙度检测设备，兼顾车间量产检测与计量室精密测量，是针对阀体深腔工况的专用测量配件。

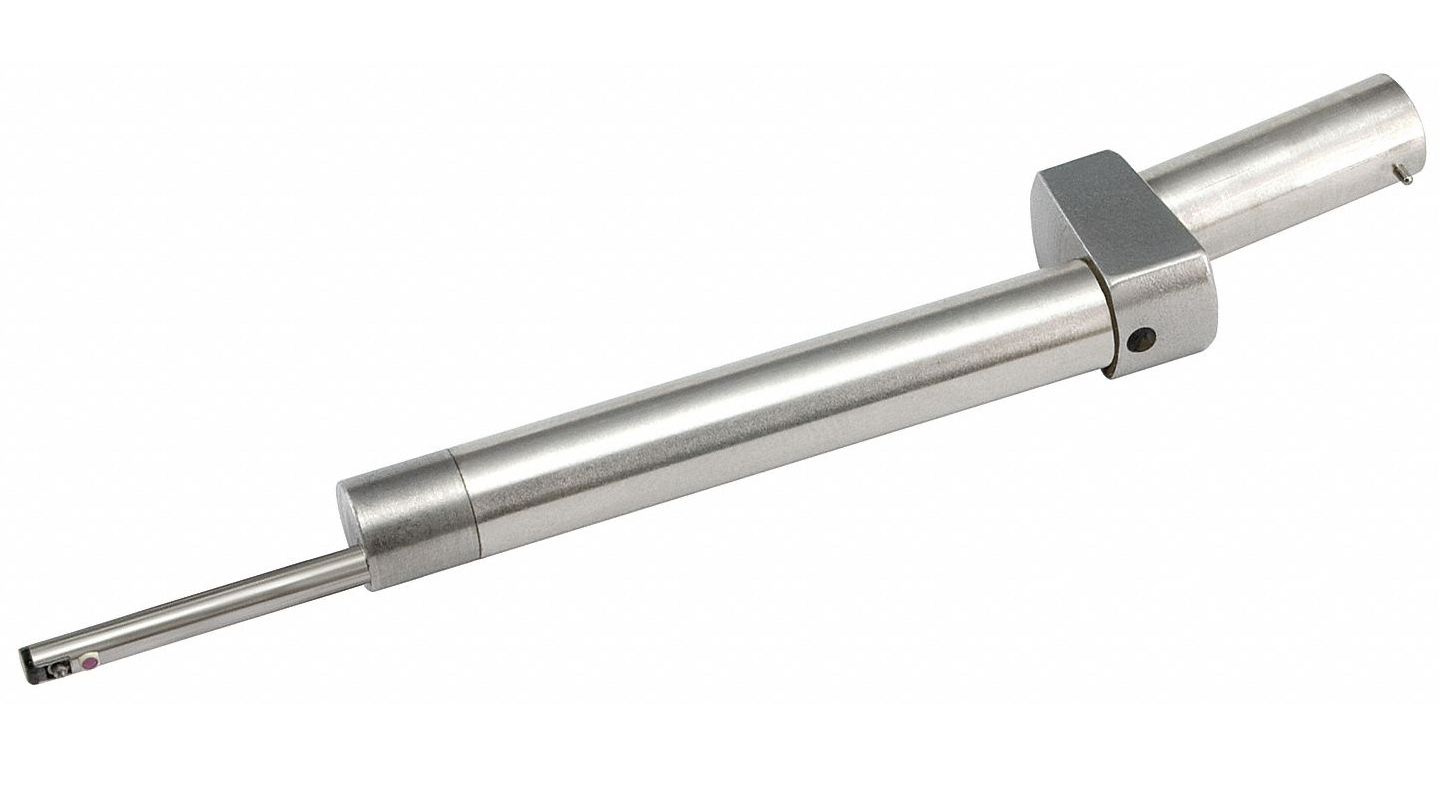

设备标配90mm高刚性合金测杆，可实现85mm最大有效测深，大幅覆盖阀体深腔测量范围，同时有效抑制长杆形变与扫描抖动，保障测量稳定性。前端10mm适配结构匹配阀体10mm最小孔径，避免孔口干涉；搭配2mm针尖偏移量与90°金刚石夹角，可规避台阶、交叉孔遮挡，全覆盖腔壁、腔底及孔位交接关键区域，消除测量盲区。

‍三、变速箱阀体深腔检测应用方案

该探针优选搭配MarSurf M410便携式粗糙度仪使用，分体式结构可将小型驱动单元伸入狭窄深腔，外部即可完成参数设置、扫描测量与数据读取，适配深腔狭小操作空间，支持各类国标、国际粗糙度及波纹度参数计算，满足变速箱行业全套质检需求。

标准化测量流程高效规范：通过标准样块校准设备，消除系统误差；磁性快装固定探针并确认安装牢固；清洁阀体深腔内壁油污、铝屑，杜绝杂质干扰测量；精准定位点位后伸入探针完成自动扫描，设备实时采集、存储轮廓数据；测量结束后可导出标准化检测报告，数据全程可追溯，符合IATF16949汽车行业质量管控规范。

四、工程应用价值

相较于传统测量方式，该探针臂有效解决了阀体深腔测量的行业痛点，应用价值突出。

一是实现全深度无盲区检测，解决浅层检测、局部漏检问题，全面把控阀体深腔加工质量；

二是测量数据精准稳定，高刚性结构与金刚石针尖大幅降低数据偏差，测量重复性优异，可为工艺优化、制程调整提供可靠数据支撑；

三是适配量产高效检测，快换结构简化设备调试，标准化测量流程适配生产线节拍，兼顾精度与效率；

‍
