德国Hörger & Gässler 104319液压磁性表座在精密CNC机床校验中的应用

更新时间：2026-06-02

浏览次数：15

在精密CNC加工领域，机床的主轴精度、导轨直线度、工作台平行度以及工装装夹精度，直接决定工件的尺寸公差与形位公差等级。常规机械式表座刚性不足、易受振动干扰、微调繁琐、测量行程有限，难以满足高精度模具、航空零部件、精密汽配等加工场景的设备校验需求。德国Hörger & Gässler原厂出品的104319液压磁性表座，搭配300mm有效工作行程，依托成熟的德系液压锁紧技术与专属底座微调结构，成为精密CNC机床日常校验、精度校准、设备维保的核心精密量具支架。

一、产品整体概述

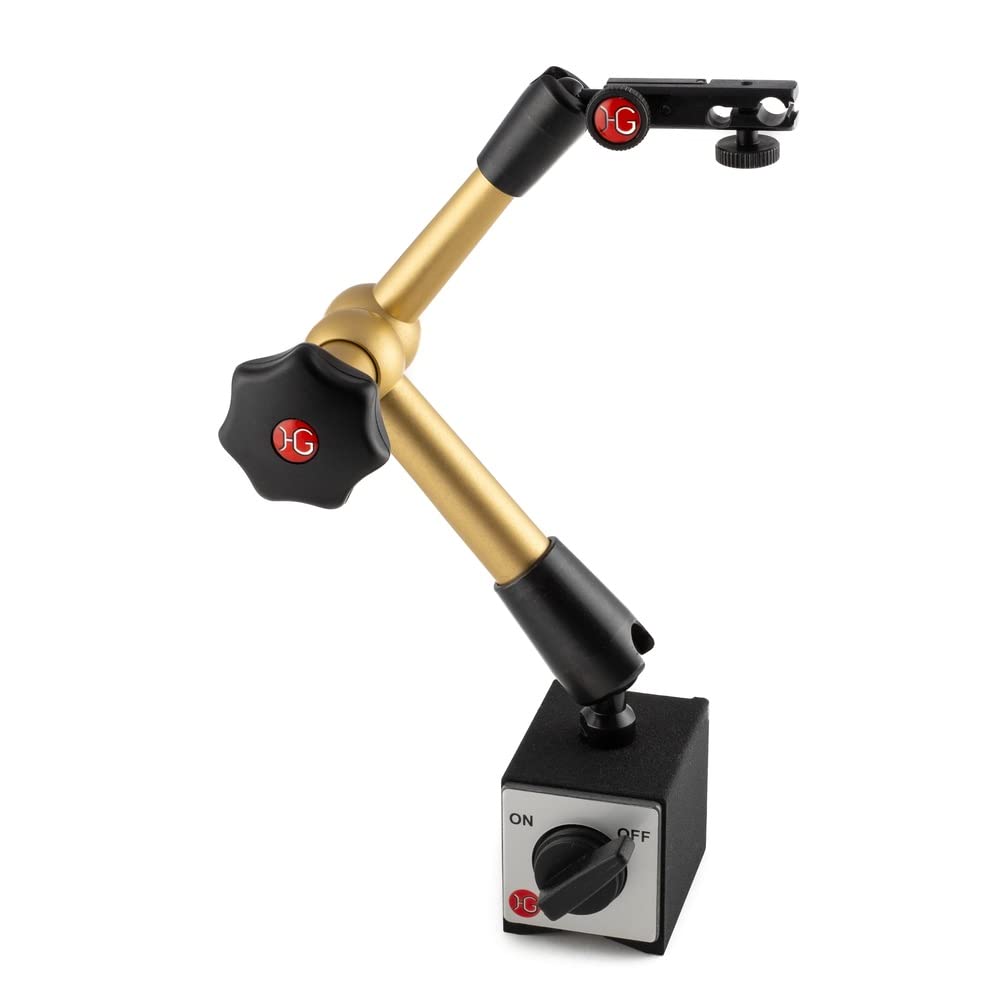

Hörger & Gässler 104319是专为工业精密检测场景打造的底座微调型液压磁性表座，整机德国精工制造，具备高强度、高稳定性、高适配性的特点。设备有效工作行程达300mm，可覆盖大中型CNC加工中心、数控磨床、立式与卧式加工中心的大部分检测点位。区别于普通机械式表座和同系列其他型号产品，该款表座采用底座集成精密微调结构，配合全域液压锁紧系统，解决机床振动工况下的数据漂移、长距离检测定位困难、反复移位校准等行业痛点，适配车间高频次、高精度、全天候的机床校验工作。

二、核心结构与技术特性

1. 高负载永磁吸附底座

设备磁吸底座结构扎实，采用高精度贴合平面设计，内置高性能钕铁硼永磁体，磁力强劲且开关可控，吸附稳定无虚位。底座集成平面与V型复合槽结构，既可紧密吸附机床床身、导轨、主轴箱体等平面结构，也可稳固夹持主轴、丝杠、轴类圆柱构件，适配多样化机床检测场景。整体吸附承载力强，在机床启停、低速运行的轻微振动工况下，可始终保持固定位置不变，从根源避免因底座位移导致的测量误差，保障检测数据的连续性与准确性。

2. 一体式液压锁紧万向臂

该表座搭载品牌中央单旋钮液压锁紧系统，通过单一星形手柄即可同步锁死全部万向关节，操作便捷高效。内部采用双层油封密封工艺，有效杜绝液压油渗漏问题，锁紧力度均匀且可无级调节，无机械间隙、无回弹松动现象。臂身采用硬质阳极氧化铝合金材质，搭配精磨碳钢关节，在轻量化的同时具备优异的抗形变、耐磨损、抗腐蚀能力，可抵御CNC车间切削液飞溅、铁屑粉尘污染等复杂工况干扰。

3. 底座精密微调核心优势

104319型号的核心差异化优势为底座集成精密微调机构，表头无多余微调结构，整体造型简洁紧凑。在CNC机床精度校验过程中，无需反复挪动、摆正厚重的磁性底座，仅通过底座微调旋钮即可实现高精度微量进给与表针精准对零，大幅简化校准流程。尤其适用于大行程机床、大型工装远距离校准作业，有效提升精密校验的工作效率，同时避免频繁移位带来的定位偏差。

三、在精密CNC机床校验中的核心应用

1. 主轴精度检测校准

主轴跳动、同轴度精度是决定CNC加工精度的核心指标，也是设备日常维保的重点检测项目。将表座稳固吸附于机床工作台面，借助300mm长行程万向臂，可轻松延伸至主轴端部位置，搭配精密千分表完成主轴径向圆跳动、端面全跳动检测。通过底座微调机构快速完成表针预压对零，精准采集主轴运行数据，可快速判定主轴轴承磨损、锥孔变形、装配偏差等故障，为主轴维修、精度补偿提供精准数据支撑，保障精密零件的加工圆度与端面平整度。

2. 机床几何精度校验

在设备年度精度验收、大修校准、日常精度管控场景中，该表座可完成CNC工作台平面度、X/Y/Z三轴导轨直线度、各轴垂直度、平行度等关键几何精度检测。300mm的有效工作行程大幅减少底座拆装移位次数，全域液压锁止的高刚性结构，可有效抵抗机床低速进给、设备运行产生的振动，避免指针晃动、数据波动，保障几何精度检测的稳定性与重复性，满足精密机床的精度验收标准。

3. 工装夹具精准找正

CNC批量加工的产品一致性，高度依赖工装夹具的装夹精度。该磁性表座可吸附于机床卡盘、床身等位置，利用灵活的万向臂结构完成各类工装、治具、卡盘的同轴度找正与基准面找平工作。针对异形夹具、深藏式工装的复杂检测点位，可轻松适配，配合底座微调功能快速完成基准归零，大幅缩短工装校准工时，降低装夹偏差引发的零件批量报废风险，有效提升批量加工的稳定性与良品率。
