德国Mahr BFW A10-90-2/90°探针在精密模具检测中的应用技术解析

更新时间：2026-06-03

浏览次数：14

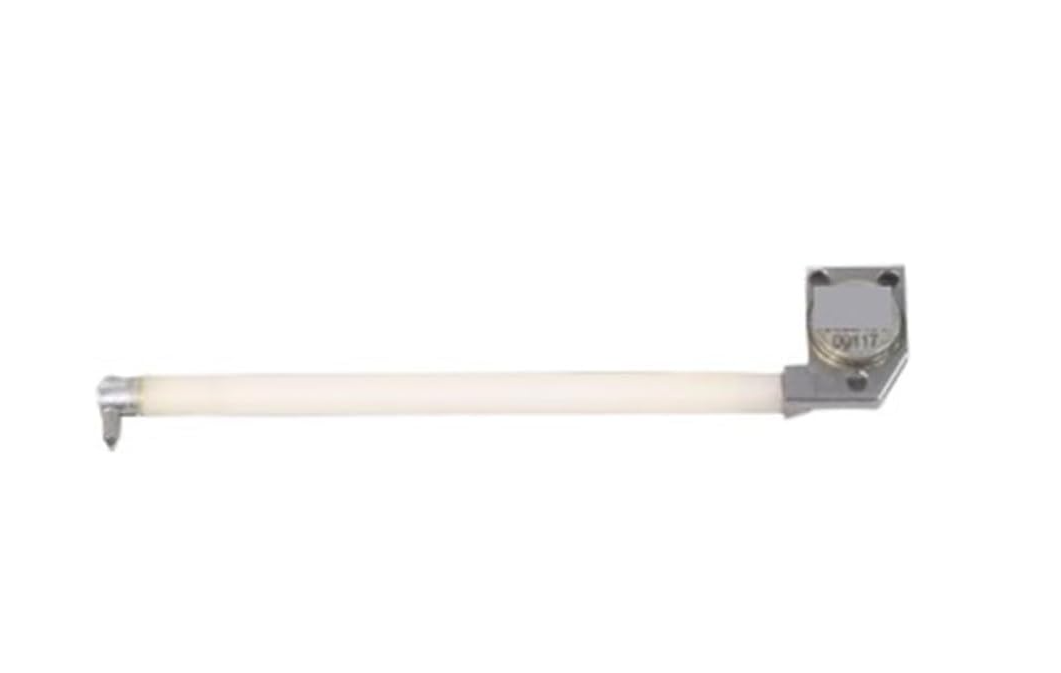

德国Mahr马尔BFW A10-90-2/90°（订货号：905543）高精度加长偏移式金刚石粗糙度检测探针，专为精密模具深腔、深盲孔、异形台阶内壁的粗糙度检测场景研发。该探针搭载90mm加长测杆、10mm前端偏移结构以及1000μm超大测量范围，解决了常规标准探针测量深度不足、测量易干涉、量程受限的行业痛点，广泛适配塑胶模具、压铸模具、精密冲压模具及电子、医疗精密模具的全制程质量检测，是模具制造业表面粗糙度精密质控的核心配套配件。

一、核心技术参数

1. 型号结构定义

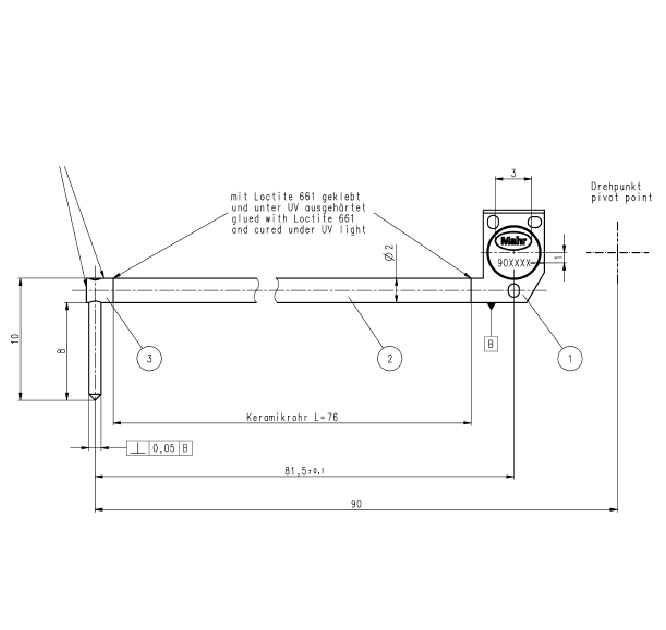

BFW为无滑行块电感式粗糙度测臂系列；A10代表测头前端10mm偏移高度，可有效规避模具结构干涉；90为测臂有效工作长度90mm，实现大深度型腔测量；数字2对应金刚石测尖R2μm微观圆弧半径；90°为标准通用测尖，适配绝大多数模具表面检测工况，905543为设备原厂订货编码。

2. 测量性能参数

该探针核心测量量程可达±1000μm，相较于常规短杆、普通长杆探针量程实现大幅提升，可覆盖模具粗加工、半精加工、镜面抛光全工序表面检测需求。设备全量程线性误差极小，具备纳米级纵向分辨率，可精准采集Ra、Rz、Rc、Rt等全部粗糙度核心参数，数据重复性与稳定性优异，满足精密模具高精度验收标准。

3. 材质与工艺特性

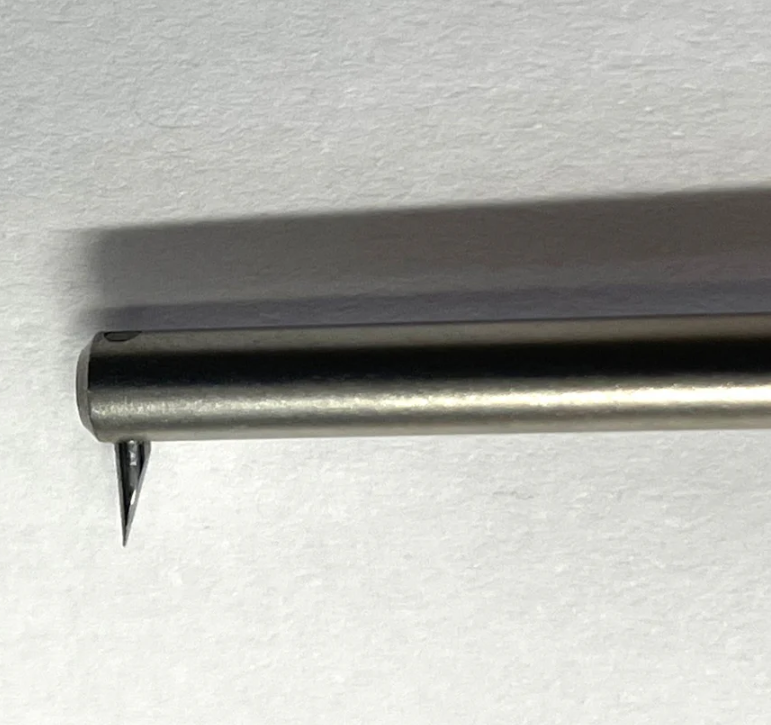

测尖采用天然单晶金刚石材质，硬度高、耐磨性强、不易崩边划伤，可长期适配模具钢、淬火钢、硬质合金及各类涂层模具表面检测。测杆采用高弹性回火不锈钢材质，抗弯折、低形变、稳定性高，长期反复深入深腔测量不会出现形变失准问题，大幅延长设备使用寿命。

4. 安装与适配规格

采用磁吸快装结构，无需辅助工具，可快速完成拆装更换，适配车间高频巡检作业。10mm大偏移结构支持内径≥Φ12mm的模具深孔、盲孔、台阶孔检测，最大有效测量深度可达85mm，覆盖绝大多数精密模具型腔深度规格。

二、结构设计核心优势（适配精密模具检测痛点）

1. 90mm加长测杆，消除深腔测量盲区

传统45mm标准短杆探针仅适用于35mm以内浅型腔检测，无法满足当下精密塑胶模具、压铸模具40-80mm主流深型腔的测量需求。BFW A10-90-2/90°加长测杆可直达模具型腔底部，实现盲孔、深腔内壁全程连续取样，规避分段测量产生的人为误差与数据偏差，保障模具整体表面质量检测的完整性。

2. 前置偏移结构，规避模具结构干涉

精密模具多带有台阶、镶件、凸台、异形流道等复杂结构，常规直杆探针极易发生结构碰撞、无法正常落针取样。10mm前端偏移设计可让测杆主体远离模具凸起结构，仅高精度金刚石测尖贴合被测内壁，适配异形、多结构复杂模具的内壁粗糙度检测，解决复杂型腔测量干涉难题。

3. 1000μm超宽量程，覆盖全制程检测

精密模具加工工序繁琐，从粗铣、半精铣到精磨、镜面抛光，表面起伏跨度极大。该探针1000μm超大测量量程，既可精准检测粗加工后的大起伏表面，也可稳定采集镜面抛光后的超光滑表面数据，单支探针即可覆盖模具加工全工序抽检、终检需求，无需更换不同量程探针，大幅提升检测效率。

4. 微米级精密测尖，保障检测精度与工件安全

R2μm微圆弧金刚石测尖可精准捕捉模具表面细微铣纹、研磨纹路，真实还原模具微观表面轮廓，满足高光模具、光学模具、精密连接器模具的严苛光洁度检测要求。同时柔和的圆弧结构不会划伤抛光后的精密型腔表面，有效保护成品模具外观与精度。

三、精密模具行业应用场景

1. 塑胶精密模具

广泛应用于家电壳体模具、精密连接器端子模具、光学透镜模具、微型塑胶件模具的深浇口、顶针孔、异形型腔内壁粗糙度检测，有效管控模具脱模阻力，杜绝产品毛刺、划痕、粘模等缺陷，保障塑胶产品外观精度与成型稳定性。

2. 合金压铸模具

适配铝合金、锌合金压铸模具深料筒、分流流道、深型腔内壁检测，通过精准管控型腔粗糙度，优化金属液流动性，减少压铸产品拉伤、气孔、粘模等不良问题，提升压铸产品合格率，延长压铸模具使用寿命。

3. 精密冲压模具

用于硬质合金冲模、高精度卸料板、深镶件孔、沉孔内壁的粗糙度检测，稳定冲压加工工况，降低冲压件毛刺、变形概率，保障批量冲压生产的尺寸一致性与精度稳定性。

4. 精密特种模具

可满足医疗耗材模具、半导体封装模具、微型精密零部件模具的深孔、异形型腔高精度质控需求，适配制造领域超高精度模具的出厂检测与日常巡检标准。

四、总结

德国Mahr BFW A10-90-2/90°（905543）精密探针，凭借加长测杆、偏移防干涉结构、超宽测量量程、高精度金刚石测尖四大核心优势，针对性解决了精密模具深腔、异形复杂内壁、大起伏表面的粗糙度测量难题。设备检测精度高、稳定性强、适配场景广，可满足加工全流程质量管控需求，是现代精密模具制造行业提升检测精度、标准化质控体系、保障产品品质的核心精密检测配件。
