德国STÜWE IS4-300×375合金钢胀紧套减速机输出轴端重载无键连接方案

更新时间：2026-06-03

浏览次数：4

德国STÜWE是全球重载轴毂摩擦连接技术的核心品牌，其IS4系列内夹紧式胀紧套是针对重型传动设备开发的锁紧单元。其中IS4-300×375为大规格重载型号，适配φ300mm减速机输出轴，配套外径375mm轮毂结构，整体采用优质合金钢锻造制造，额定设计传递扭矩达到435kN·m，额定轴向承载力2900kN。该产品摒弃传统平键、热装过盈等连接方式，依靠高精度锥面摩擦自锁结构实现无键刚性连接，可适配重型减速机输出轴端频繁启停、交变冲击、连续重载的使用工况。

一、型号定义与核心参数

1. 型号释义

IS4代表STWE经典内夹紧式胀紧套系列，采用内部胀紧锁紧原理，锁紧过程中轮毂无轴向位移，定位精度更高；300为适配减速机输出轴公称直径300mm；375为胀紧套配套外径375mm，尺寸适配主流大功率减速机轴端轮毂结构。

2. 核心技术参数

该胀紧套轴向总长115mm，结构紧凑，适配减速机箱体狭小安装空间。设备配套12.9级高强度锁紧螺栓，采用圆周均布布局，单颗螺栓标准拧紧扭矩为390N·m，保障预紧力均匀稳定。装配配合公差适配工业通用标准，输出轴推荐h6/h7公差，轮毂内孔推荐H7/H8公差，可自适应常规机加工装配误差，兼容各类全新设备配套与老旧设备改造场景。

二、材质工艺与工作原理

1. 合金钢材质与热处理工艺

产品本体采用高强度42CrMo4合金结构钢一体锻造成型，经过整体调质热处理与配合面精密氮化强化处理，表层硬度高、芯部韧性充足，具备抗疲劳、耐磨、抗冲击性能。摩擦锥面经过精密研磨加工，锥度精度统一、接触面贴合度高，能够将螺栓预紧力均匀转化为径向夹紧力，避免局部应力集中，可在-20℃至120℃的工况环境下长期稳定运行，适配重工行业复杂高低温、连续作业工况。

2. 内胀式自锁工作原理

IS4系列采用双锥面自锁结构，通过端面高强度螺栓施加轴向预紧拉力，利用精密锥面的力学转换原理，将轴向力均匀转化为径向夹紧力。胀套内环收缩抱紧减速机输出主轴，外环撑开紧密贴合轮毂内孔，依靠大面积摩擦接触面传递扭矩与轴向载荷。同时结构自带自锁特性，在设备交变载荷、振动冲击工况下，可有效锁定预紧力，杜绝松动、脱力、打滑问题，且全程安装定位无轴向窜动，保证减速机轴端精准定位。

三、减速机轴端应用核心优势

1. 重载承载力强，适配大功率传动

435kN·m额定设计扭矩可满足矿山、冶金、建材、港口等行业大功率减速机的重载传动需求，相较于传统平键连接，承载能力大幅提升，可承受高频次启停、瞬时冲击载荷，从根源杜绝键槽挤压开裂、轴头滚键、连接失效等故障，保障减速机长期满负荷稳定运行。

2. 自动定心，传动精度高

产品具备优异的自定心性能，装配过程中可自动校正轴与轮毂的同轴度，有效控制传动偏心误差，大幅降低减速机运行振动、齿轮偏磨、轴承异常发热等问题，减少设备损耗，显著延长减速机整机使用寿命与维保周期。

3. 拆装便捷，维保成本低

该胀紧套无需热装、冷压、液压专用工装，装配与拆卸流程简单高效。松开锁紧螺栓后，胀套可自动回弹释放装配间隙，轻松完成拆装作业，且可反复多次拆装，不会损伤减速机输出轴与轮毂配合面，大幅缩短设备大修工时，降低后期运维成本与备件损耗。

‍四、核心应用场景

STÜWE IS4-300×375合金钢胀紧套主要配套大功率硬齿面减速机、重型行星减速机输出轴端，广泛应用于矿山皮带输送主驱动、建材立磨主传动、冶金轧机辅助传动、港口起重卷扬设备、大型工业搅拌设备等重载连续作业场景，是重工领域减速机轴端高精度、高可靠、长寿命无键连接的优选解决方案。

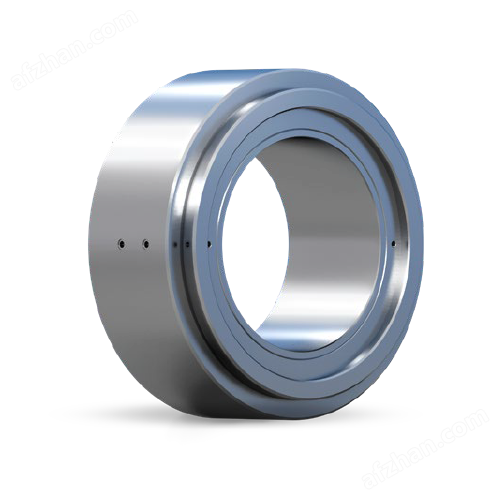

德国STÜWE IS4-300×375合金钢胀紧套 减速机输出轴端重载无键连接方案

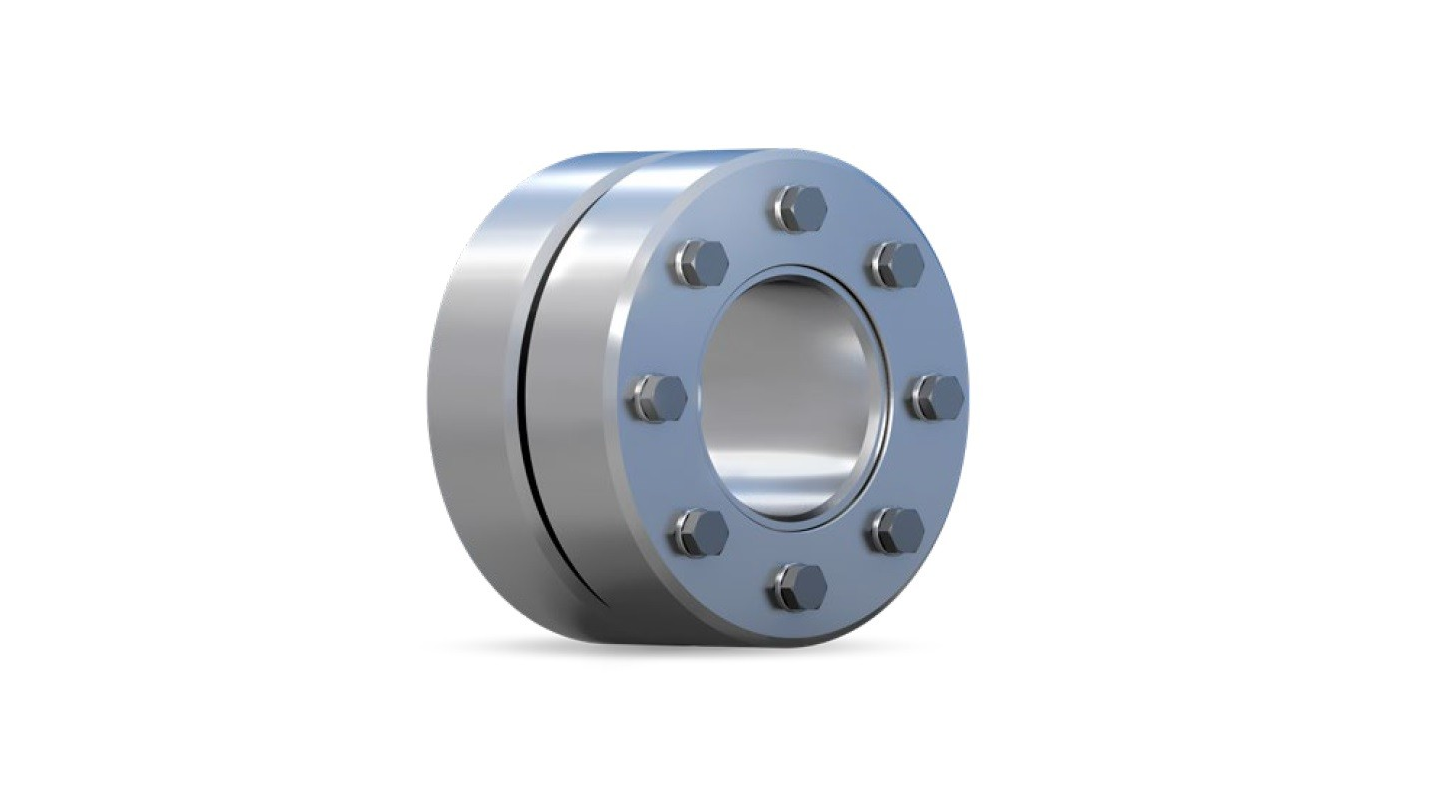

德国STÜWE IS4-300×375合金钢胀紧套减速机输出轴端重载无键连接方案
