德国Mahr XY-Tisch CT300精密测量工作台（6710549）MarVision系列技术说明

更新时间：2026-06-03

浏览次数：4

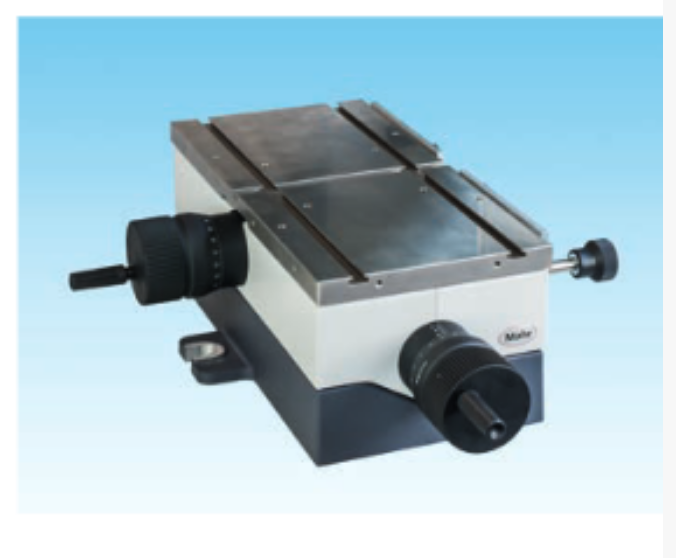

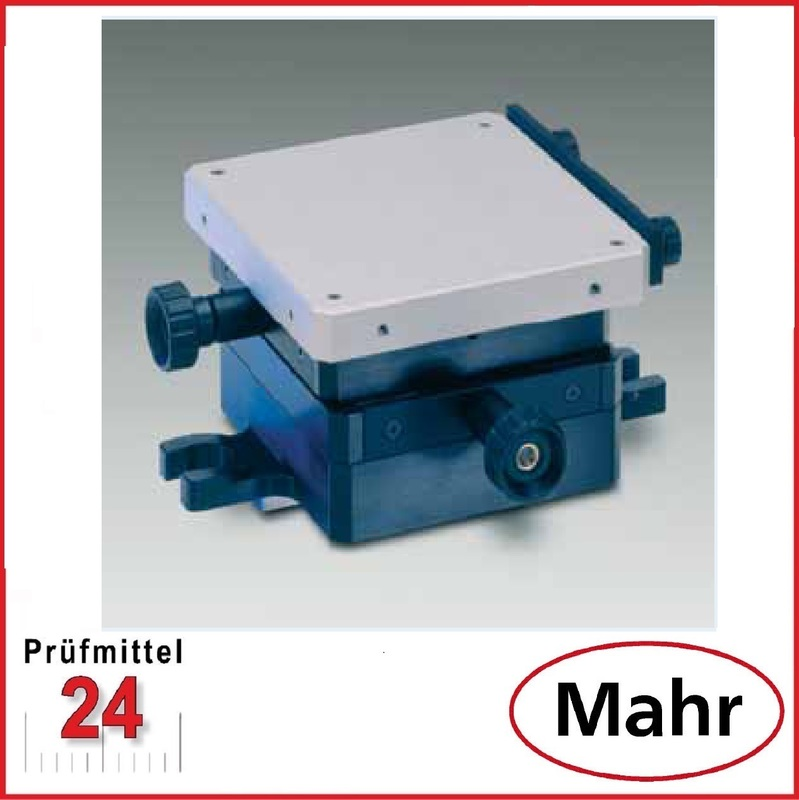

德国Mahr XY-Tisch CT300，订货号6710549精密手动十字XY测量工作台，为MarVision系列影像测量仪、工具显微镜专属配套模组。该工作台依托Mahr精密计量制造工艺，专为二维工件精密定位、轮廓检测、尺寸复核场景设计，适配MarVision QM300、MM320等主流机型。产品采用原厂标准化机械接口，可直接替换设备原装工作台，无需改机、无需复杂调校，可快速适配设备投入使用，同时兼容实验室高精度检测与车间量产质检工况，具备精度稳定、耐用性强、适配性高的核心特点。


一、整机结构与材质特性

Mahr XY-Tisch CT300工作台采用分级选材与精密热处理工艺，核心结构均经过去应力、淬硬精磨处理，从基材层面保障设备长期运行的精度稳定性与结构刚性。

设备底座与滑座基座采用HT250优质灰铸铁一体铸造而成，经过自然时效与人工二次去应力处理，有效消除铸造内应力，杜绝长期使用产生形变。铸铁材质具备优异的吸震性能，可抵御车间轻微震动干扰，基座表面采用静电喷塑工艺，具备良好的防锈、耐油污、耐切削液腐蚀能力，适配复杂工业工况。

核心导向与传动部件采用GCr15高碳铬轴承钢，X/Y轴交叉滚珠导轨与滚柱经真空淬火、精密精磨加工，硬度达HRC60以上，滚动摩擦阻力小、运动顺滑无卡顿。设备出厂填充长效密封润滑脂，实现免维护持久润滑，大幅提升重复定位精度与使用寿命。进给微分螺杆采用不锈钢精密研磨工艺，手轮采用玻纤增强工程塑料搭配防滑橡胶外圈，握持舒适，微调操控精准稳定。

设备支持选配Mahr原厂光栅组件，光栅尺身采用不锈钢材质，读数头壳体为阳极氧化压铸铝合金，结构轻便、防腐性强，可与MarVision测控系统无缝适配。


二、核心技术参数

Mahr XY-Tisch CT300工作台标准X、Y轴有效行程为300mm×300mm，整机安装基准尺寸420mm×420mm，安装孔位、基准高度、光路中心距匹配MarVision QM300、MM320系列设备，安装适配零偏差。

精度方面，设备手轮粗调分度精度0.01mm/格，微分头微调最小读数可达0.001mm，满足微米级精密调节。整机轴线直线度≤1.5μm/100mm，XY轴正交垂直度≤2角秒，重复定位精度稳定在±0.5μm。选配原厂光栅尺后，设备数显分辨率可达0.5μm，可满足高精度批量检测数据采集需求。

工况适配参数方面，工作台额定最大承载重量25kg，可稳定承载各类中小型精密工件、模具镶件与检测治具，整机自重约22kg，结构配重均衡，移动运行平稳，无偏重、卡顿问题。

三、MarVision系列设备专属适配优势

3.1 标准化原厂机械适配

CT300工作台为MarVision系列设备专属配套产品，所有安装基准、装配尺寸均按照原厂设备标准设计，可直接替换原装工作台，实现即装即用。更换后无需重新调校设备光路、照明中心与基准坐标，极大缩短设备改装、调试、校准工时，有效提升设备利用率。

3.2 测控系统原生兼容

选配光栅数显版本可与MarVision配套的QC300、M3测控软件原生兼容，X/Y轴位移数据可实时同步至设备终端，支持坐标自动采集、形位公差判定、图纸比对、批量数据导出等功能，完整适配马尔整套二维精密测量数据管理体系，无数据延迟、不兼容等问题。

3.3 双版本适配全场景检测

基础纯机械手动版无电子元器件，结构简单稳定，抗粉尘、耐温差，适配实验室抽检、小批量样品复核、常态化精度校验等场景，运维成本极低。光栅数显升级版可实现高精度数字化读数，适配车间大批量工件快速检测、量产全检工况，有效提升检测效率与数据准确性。


四、主要应用领域

凭借300mm大行程、高定位精度与强工况适配能力，该工作台搭配MarVision影像测量设备，广泛应用于各类精密制造质检场景。

电子半导体领域可用于PCB线路板、IC引脚、连接器端子、半导体载带的尺寸与形位公差检测；

精密模具与五金领域适配冲压小件、注塑镶件、微型车削零件的孔径、间距、轮廓检测；

同时可满足医疗器械精密配件、精密塑胶壳体、汽车小型密封件、传感器配件等零部件的来料检验、检测与出厂全检需求。
