德国Mahr LPC 30-15-2/60°探针9057488在汽车零部件精密检测中的技术应用

更新时间：2026-06-04

浏览次数：7

德国Mahr马尔LPC 30-15-2/60°精密偏移式探针，订货号9057488，标配150mm标准臂长，是MarSurf系列粗糙度与轮廓复合测量设备的专用核心测臂组件。该探针为德国原厂一体化精密加工成型，主打内腔、盲孔、内沟槽复杂工况检测，可同步完成工件表面粗糙度与微观轮廓尺寸的一体化采集，广泛适配汽车精密机加工零部件的量产质控、来料检验与实验室精密检测场景，是汽车行业微米级精度检测的主流配套探针。

一、核心结构与技术参数

1.1 整体结构设计

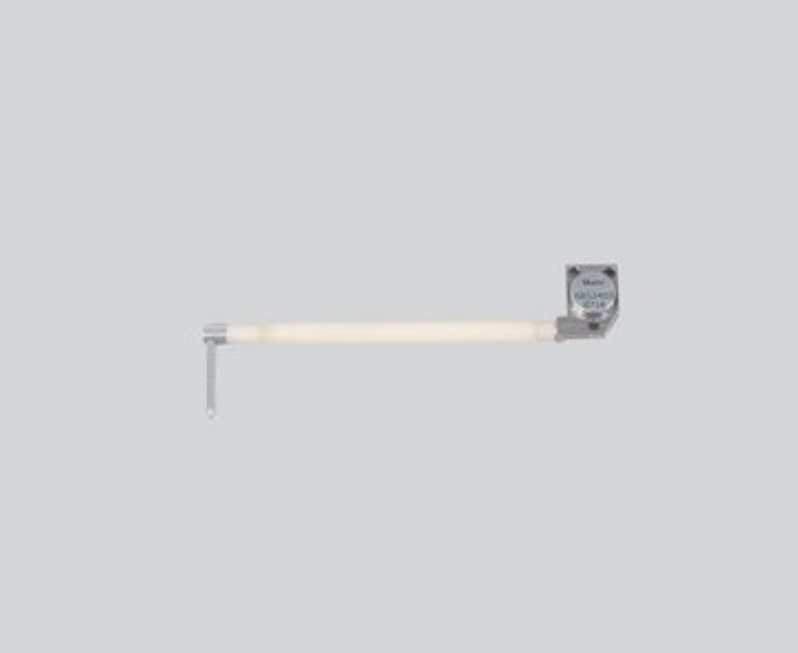

该探针采用偏心弯折式结构设计，15mm侧向偏移布局可有效规避测臂杆身与工件孔沿、台阶壁的干涉碰撞，解决传统直杆探针无法深入内腔检测、存在测量盲区的行业痛点。探针整体臂长150mm，基座至弯折位长度123mm，有效探测深度达25mm，可稳定完成各类浅深盲孔、沉孔、内台阶腔体的全覆盖测量。

杆身采用高强度特种合金材质，经精密研磨工艺处理，刚性强、抗形变、抗疲劳，长期高频次量产测量中无挠度变形、无数据漂移，保障检测数据的稳定性与重复性。同时采用模块化可替换针尖设计，针尖磨损后可单独更换备件，无需整体更换测臂，大幅降低设备运维与耗材成本。

1.2 针尖精密核心参数

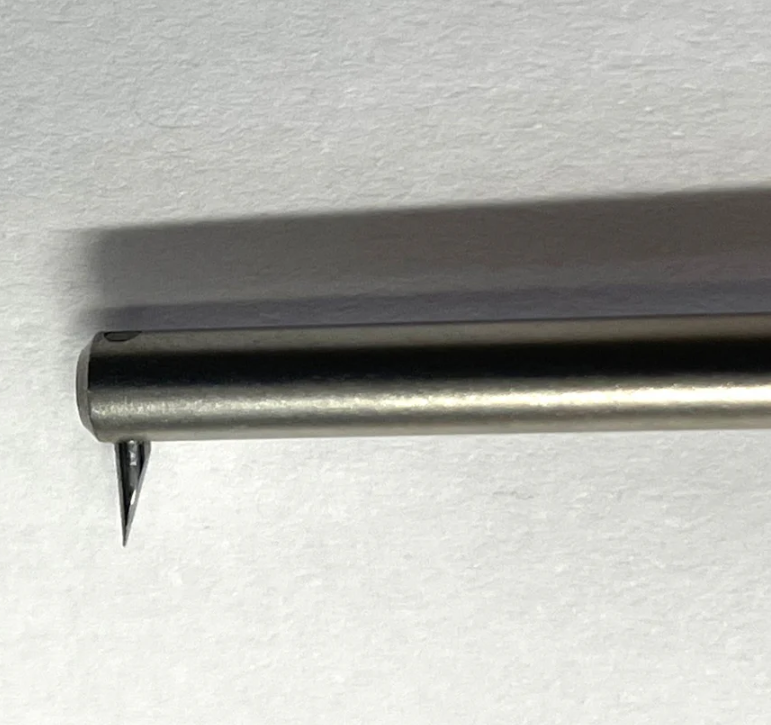

针尖采用天然工业金刚石材质，具备超高硬度、耐磨性，适配铝合金、铸铁、调质钢、合金钢材等汽车主流加工基材，可长期稳定量产检测。针尖圆弧半径2μm，搭配60°标准锥角，贴合国际精密检测标准，既能精准测量孔壁平面粗糙度，也可适配沟槽、圆弧过渡面、倒角等复杂异形结构的轮廓检测，不易卡滞、不易磕碰工件边角。设备测量微测力控制在0.7mN，轻柔接触工件，不会划伤精密密封面、装配配合面，保障工件完好性。

1.3 适配检测设备

专属适配马尔MarSurf LD120、UD130、VD140、VD280等台式粗糙度轮廓一体机，可实现单设备、单次装夹，同步采集Ra、Rz、Rt、轮廓公差、槽宽、孔径台阶等多项核心数据，大幅提升汽车零部件检测效率。

二、产品核心技术优势

2.1 针对性适配汽车内腔检测工况

最小适配孔径Φ30mm、最大探深25mm的参数配置，精准匹配汽车发动机、制动系统、传动系统、新能源壳体等主流零部件的内孔、内沟槽、沉孔规格，覆盖绝大多数精密内腔检测场景，适配性强。

2.2 检测精度高、稳定性强

150mm加长臂身经过刚性优化处理，有效抑制测量过程中的细微震动与形变干扰，重复测量误差极小，满足汽车主机厂PPAP量产管控、精密零部件微米级公差的严苛检测要求，数据可追溯、可对标行业标准。

2.3 兼容多标准检测输出

设备搭配该探针采集的检测数据，可自动适配ISO、DIN、ASME等国际通用计量标准，生成的检测报告可直接用于来料审核、出厂质检、第三方计量验收，适配汽车供应链标准化质控体系。

三、在汽车零部件检测中的核心应用场景

3.1 发动机核心零部件

主要用于发动机缸套内壁、活塞销孔、曲轴润滑油道盲孔检测，精准管控内腔表面粗糙度与台阶轮廓精度，保障零部件运转过程中的油膜稳定性，减少机械磨损、机油渗漏等故障隐患，保障发动机运行稳定性与使用寿命。

3.2 制动与液压安全零部件

适配制动总泵、ABS阀套、液压控制阀体等安全件检测，重点检测内部密封沟槽、阀体内腔的粗糙度与轮廓尺寸。此类工件内腔精度直接决定制动系统、液压系统的密封性与耐压性，是汽车安全件出厂必检关键工序。

3.3 传动与轴承零部件

广泛用于变速箱衬套、轮毂轴承内圈、传动配合孔的检测，精准控制内孔配合面的形位精度与表面粗糙度，稳定装配过盈量与配合间隙，有效降低整车行驶异响、轴承早期磨损、传动卡顿等质量问题。

3.4 新能源汽车精密结构件

适配新能源电机壳体沉孔、水冷腔内壁、电控安装配合孔等铝合金精密件检测，管控内腔平面度、粗糙度与台阶尺寸，保障水冷系统密封性、电机装配同轴度，满足新能源汽车高精度、高可靠性的质控需求。

四、总结

Mahr LPC 30-15-2/60°（9057488）150mm加长偏心探针，凭借成熟的避障结构、高精度金刚石针尖、稳定的机械刚性，解决汽车各类精密零部件内腔、盲孔、内沟槽的粗糙度与轮廓一体化检测难题。依托德国原厂精密制造工艺，该探针精度稳定、耐用性强，适配燃油车与新能源汽车全品类精密零部件质控场景，是汽车制造行业提升检测精度、规范质控流程、保障产品出厂品质的核心计量配件。
