德国Hörger & Gässler 104319液压磁性表座｜实验室精密计量专用选型解析

更新时间：2026-06-05

浏览次数：18

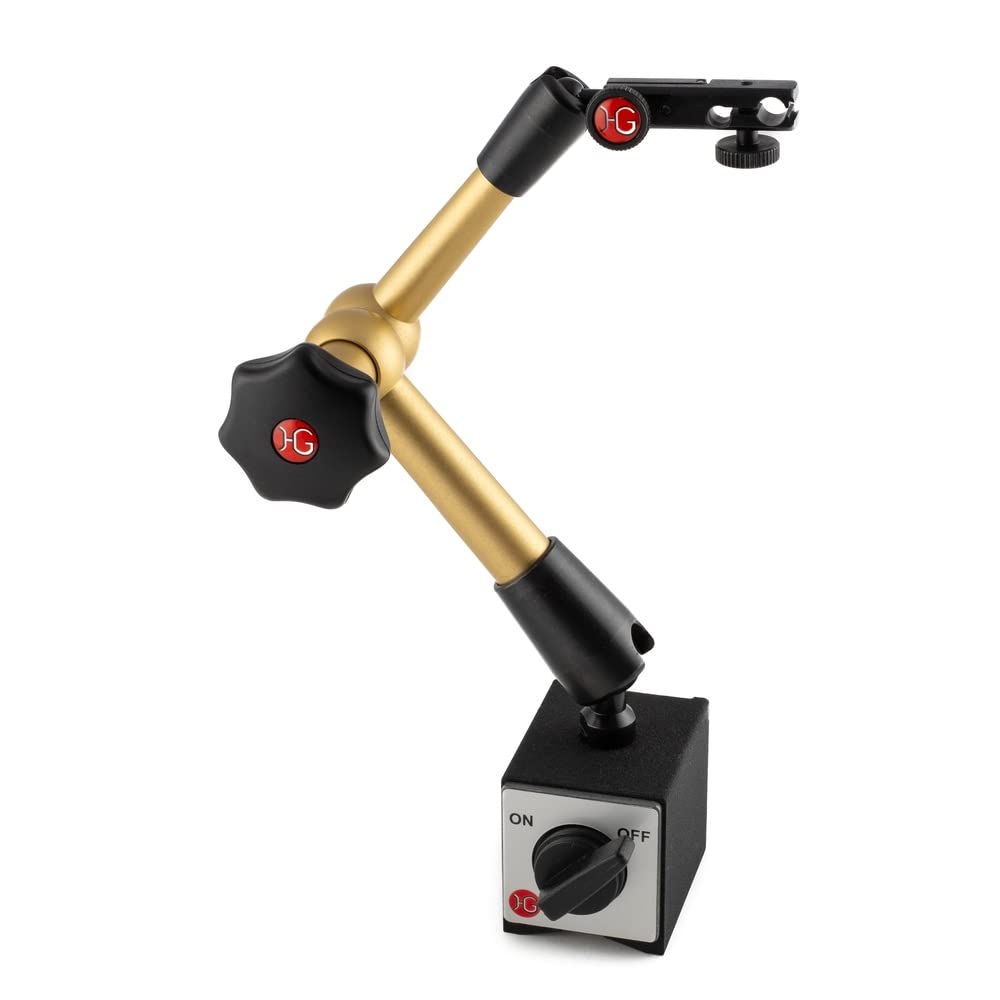

‍德国Hörger & Gässler（HG）104319为原厂液压锁紧型磁性测量表座，额定底座吸附力800N，有效工作半径300mm，是面向理化实验室、计量校准实验室、材料检测实验室开发的高精度量表支撑工装。产品依托德系液压锁止工艺与N52钕铁硼永磁底座，区别于普通机械锁紧表座，主打零位移定位、底座原位微调、低磁场干扰三大核心优势，适配千分表、数显量表、杠杆表等计量器具固定，成为实验室几何尺寸校准、试样形位公差检测的标准配套辅具。底座规格60×50×55mm，集成平面与V型双吸附基面，兼顾平板基准与轴类试样夹持需求。

一、核心硬件技术参数

磁吸系统：永磁底座额定吸附力800N，旋钮式通断磁路，关磁后底座剩磁极低，规避剩磁磁化金属试样、干扰精密计量读数的问题。V型槽适配圆柱试样，平面适配铸铁基准平台、钢制计量平板，适配多类实验室基准工况。

支臂结构：两段式铰接臂总长300mm，上臂124mm、下臂176mm，表头安装位兼容φ8mm圆柄量表与燕尾槽杠杆量表，铰接点位可360°水平回转、＞180°俯仰摆角，实现全空间布位，满足实验室多角度精密测量需求。

锁紧机构：中央单旋钮一体式液压锁止，油压结构实现全部关节同步刚性锁紧，夹紧力无级可调。搭配双油封密封液压腔体，杜绝渗油污染实验室试样与计量台面，长效使用无油压衰减，保障设备长期稳定运行。

微调配置：产品核心差异化优势为底座集成精密旋转微调，微调机构设于磁座本体，可通过摆臂大范围粗调移位后，依托底座完成微米级微量找正，避免表头微调挤压测头、改变测量预压值，高度契合实验室微量校准规范。

二、适配实验室计量的技术优势

2.1 液压刚性锁紧，杜绝测量漂移

常规弹簧锁紧表座易受实验室环境微震动、量表预压力影响产生滑移，导致测量数据偏差。104319依靠密闭液压油路，单旋钮锁止后所有铰接点刚性固结，锁紧后支撑系统形变量极小，长时间静置测量无点位偏移，可满足实验室30分钟以上连续定点读数的校准工况，有效保障计量数据的重复性与一致性。同时液压系统温变适应性优异，可耐受小幅室温温差波动，不会出现夹紧力突变问题，适配恒温计量实验室高精度测量要求。

2.2 底座原位微调，降低计量系统误差

市面多数微调表座将微调结构设置在表头端，微调操作会直接改变测头预压行程，干扰微量尺寸检测精度。104319创新性将微调模块集成于磁性底座，摆臂固定状态下仅底座小幅回转调位，测头预紧量始终保持恒定，尤其适用于材料试样圆跳动、平面度、平行度等微量公差检定，大幅减少人为调试产生的系统误差，符合实验室计量溯源的高标准要求。

2.3 低干扰永磁设计，适配精密计量场景

设备搭载的N52永磁经过优化磁路排布，800N吸附力均匀分布于底座接触面，吸附钢制基准台时不会造成薄板试样微量形变，保障试样原始形态完整。同时优化关磁消磁路径，设备关闭磁力后无残留磁场，不会磁化精密合金试样、微电子零部件，可有效规避磁场干扰问题，适配新材料、精密电子元器件等实验室计量场景。

三、实验室细分应用场景

计量校准实验室：配合百分、千分表完成量块比对、标准轴件圆度校准、计量平板平面度复检，作为计量器具期间核查的核心固定工装，保障计量校准结果精准可靠。

材料力学实验室：广泛用于金属拉伸试样、精密机加工小样的端面跳动、壁厚差检测，底座V型结构可稳固夹持短轴类试样，无需额外辅助工装定位，简化实验操作流程。

理化与精密器件实验室：适用于微型轴承、传感器外壳、半导体零配件的形位公差抽检，可依托万向支臂深入试样狭小腔体，完成定点精准测量，适配微小精密零件检测需求。

高校科研实验室：满足机械类课题试样高精度数据采集、计量实训教学等场景使用，设备磁吸拆装便捷、位置调节灵活，可快速更换基准平台，有效提升实验台复用效率与教学实训质量。
