德国Spieth DSM 40.2收缩盘：重载精密型减速电机主轴无键连接解决方案

更新时间：2026-06-05

浏览次数：13

减速电机作为自动化传动、重工设备、输送机械的核心动力部件，其主轴与齿轮、带轮、联轴器的连接方式，直接决定设备传动稳定性、使用寿命与运维成本。传统平键连接结构存在明显短板，键槽加工易造成轴体强度削弱、应力集中，长期启停、交变载荷工况下，极易出现键槽磨损、配合间隙增大、传动抖动、扭矩衰减等问题，不仅降低设备传动精度，还会引发异响、振动、过载打滑等故障，频繁维修更换大幅增加停机成本与运维费用。

一、产品核心参数与材质特性

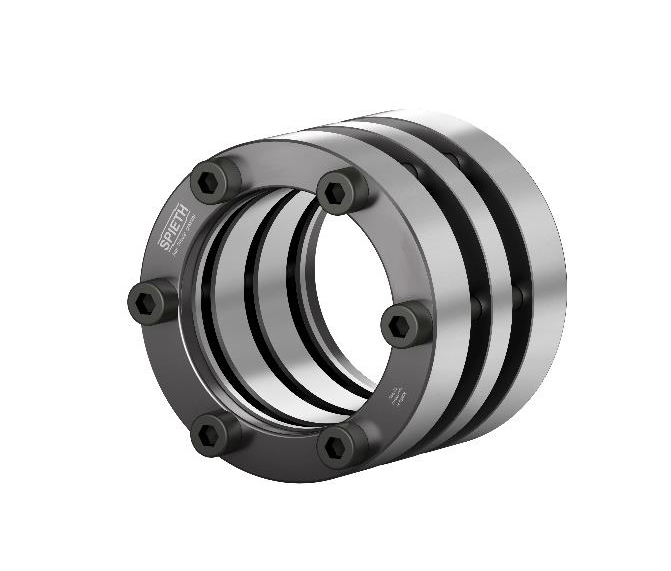

Spieth DSM 40.2是德国原厂研发的重载精密胀紧连接套件，专为40mm轴径减速电机主轴定制，适配工业重载传动场景，核心参数与材质均对标工业传动标准，性能稳定可靠。

1. 核心技术参数

公称内径40mm，适配减速电机主流40mm主轴规格，标准适配轴公差k6/m6、轮毂孔H7，适配性强；外径62mm，总宽度34mm，结构紧凑，不占用设备安装空间。产品额定传递扭矩高达1180 N·m，允许轴向承载力74kN，承载力远超同规格普通收缩盘，可轻松应对减速电机重载启动、持续负载、瞬时冲击载荷等复杂工况。配套6颗10.9级高强度内六角锁紧螺钉，标准紧固扭矩32N·m，锁紧稳定不松动。原厂订货编号K-11304002，选型采购精准便捷。

2. 材质配置

产品主体内环、外环锥套核心材质采用德标42CrMo4（1.7225）合金结构钢，经整体调质热处理，硬度稳定在HRC30-35，抗拉强度≥980MPa，具备优异的抗变形、抗疲劳、抗蠕变性能，可长期耐受重载交变载荷，反复拆装无塑性变形。主体表面采用精密磨削工艺+发黑防锈处理，无多余镀层，保证摩擦接触面精度与摩擦系数，杜绝镀层脱落导致的扭矩衰减问题。贴合轴体内壁做浸铜磷化减磨处理，有效抑制主轴微动腐蚀，大幅延长电机主轴与收缩盘的配套使用寿命。

二、结构原理与核心技术优势

Spieth DSM 40.2摒弃传统键连接的间隙传动模式，采用多层分段锥面自定心锁紧结构，通过轴向螺钉预紧，转化为全周均匀径向夹紧力，实现轴与轮毂的无间隙面接触摩擦传动，相比普通DSL、DSK系列产品，整体承载性能提升40%以上，适配减速电机严苛工况。

1. 超高传动精度，运行更平稳

依托精密锥面匹配与整体精磨工艺，产品重复定位精度≤3μm，主轴径向跳动量极低，解决键连接间隙导致的传动偏心、振动问题，保障减速电机高速、低速工况下的传动平稳性，适配精密输送、自动化设备、数控机床配套减速电机的精度需求。

2. 无键无损连接，保护主轴本体

无需在减速电机主轴、轮毂加工键槽，规避键槽加工造成的轴体强度下降、应力集中缺陷，完整保留主轴结构强度。全周均匀施压的锁紧方式，受力分布均匀，无局部过载磨损，长期运行不会损伤主轴表面，从根源降低主轴报废概率。

3. 抗冲击耐疲劳，适配重载工况

作为DSM系列加厚重载型号，其厚壁合金钢结构抗冲击、抗过载能力优异，可适配减速电机频繁启停、正反转切换、瞬时重载冲击的工况，不会出现打滑、松动、变形等问题，扭矩输出持久稳定，无长期衰减现象。

三、工况适配与应用价值

Spieth DSM 40.2收缩盘凭借1180N·m大扭矩、微米级精密定心、高强耐磨材质，广泛适配各类40mm轴径减速电机，涵盖重工输送设备、自动化流水线、数控机床、印刷纺织机械、精密转台设备等场景。

在实际应用中，该产品可解决减速电机主轴传动松动、打滑、振动、异响等常见故障，大幅提升设备传动效率与运行稳定性，降低设备故障率与停机维修频次。同时，无键连接结构保护主轴本体，减少主轴磨损报废成本，可长期保障设备高精度、重载、稳定运行，是工业减速电机主轴传动升级、替代传统键连接的高性能精密解决方案。

四、总结

德国Spieth DSM 40.2重载收缩盘，以42CrMo4高强合金材质、1180N·m额定大扭矩、微米级精密定心、无间隙重载传动为核心优势，针对性解决减速电机主轴传统连接方式的精度低、易磨损、抗冲击差、寿命短等痛点。其紧凑高效的结构、稳定持久的性能、便捷的运维特性，适配现代工业重载、精密、高可靠性的传动需求，是减速电机主轴连接的高品质核心配件。
