英国Pulsar TTFM 6.1超声流量计在水处理行业的应用技术研究

更新时间：2026-07-02

浏览次数：19

英国Pulsar TTFM 6.1是Greyline系列固定式外夹时差超声波流量计，专为满管清洁水体流量监测场景研发，测量管径覆盖DN15～DN1200，可全面适配水处理行业大、中、小各类工艺管道。设备采用外壁夹持式非接触测量方式，无需管道开孔、无需停产断管施工，无介质接触、无压力损失，适配市政供水、水厂工艺水、工业循环水、中水回用等主流水处理工况，是智慧水务改造、新建水厂在线精准计量的核心优选仪表。

一、核心测量原理

TTFM 6.1采用成熟的超声波飞行时间差测量技术，配套专用SE16系列换能器，双传感器可交替完成超声波信号的发射与接收。超声波在水流顺向传播速度更快，逆向传播会产生固定时间差值，设备高精度采样芯片可精准捕捉传播时间差，结合现场管道外径、壁厚、水体声速等参数，通过内置专用算法精准换算管道断面平均流速与实时流量。

设备支持V、Z、W三种经典安装反射模式，系统可根据管径参数自动计算传感器安装间距，灵活适配小管径、厚壁管道、大口径输水管道等不同工况。相较于多普勒超声波流量计，时差式测量原理不受微量悬浮物影响，仅要求水体气泡、固体杂质体积占比低于2%，在自来水、滤后清水、除盐水、循环冷却水等洁净水体场景中，测量稳定性和精度优势显著，满足水处理行业清水段精准计量需求。

二、核心技术参数与工况适配性

（一）全管径适配能力

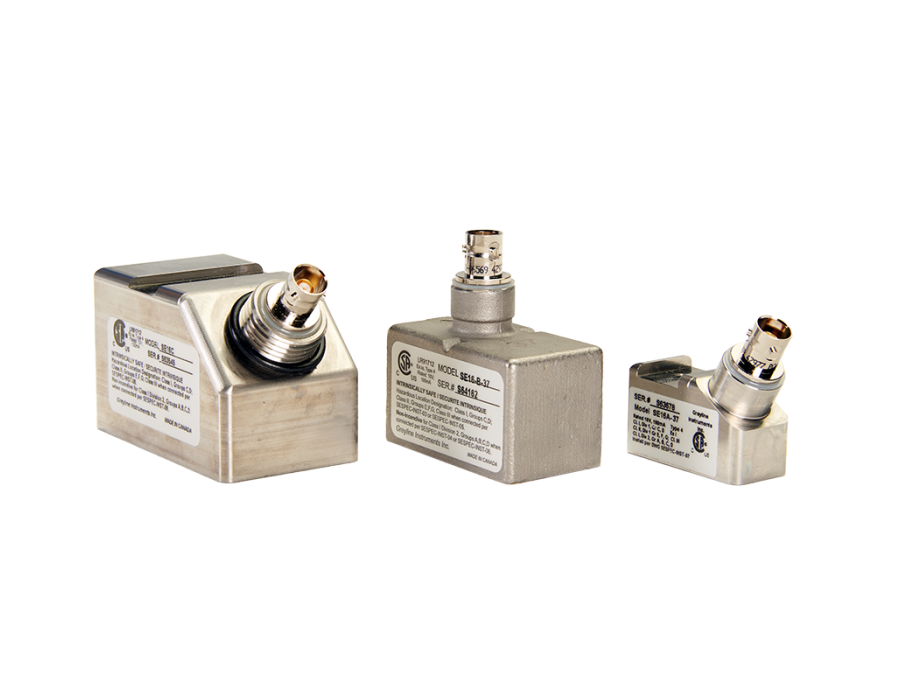

设备配套三款可互换的SE16系列不锈钢传感器，全面覆盖DN15～DN1200水处理常用管径，单台主机可通过更换探头适配不同规格管线，通用性强。小口径传感器适配厂区工艺加药管线、小型补水支管；中口径传感器适配小区供水干管、中水回用管道、厂区循环水管；大口径传感器可满足水厂原水总管、市政大型输水主管的流量监测需求。传感器整体耐温区间为-40℃～150℃，可适配常温自来水、夏季高温循环冷却水等不同水温工况，标配标准线缆，支持远距离延伸安装，可适配泵房、户外管网等各类安装场景。

（二）高精度流量测量性能

设备流速测量范围为±0.02～12.2m/s，量程覆盖范围广，既能捕捉管网夜间低流速微量水流，也可适配满负荷大流量输水工况。在常规工作流速区间内，测量精度可达±1%读数，低流速工况下可实现±0.0046m/s的高精度测量，整机重复性可达±0.25%，长期运行无计量漂移，满足水厂水量核算、市政管网DMA分区计量、供水产销差统计等高精度计量要求。

（三）防护性能与电气配置

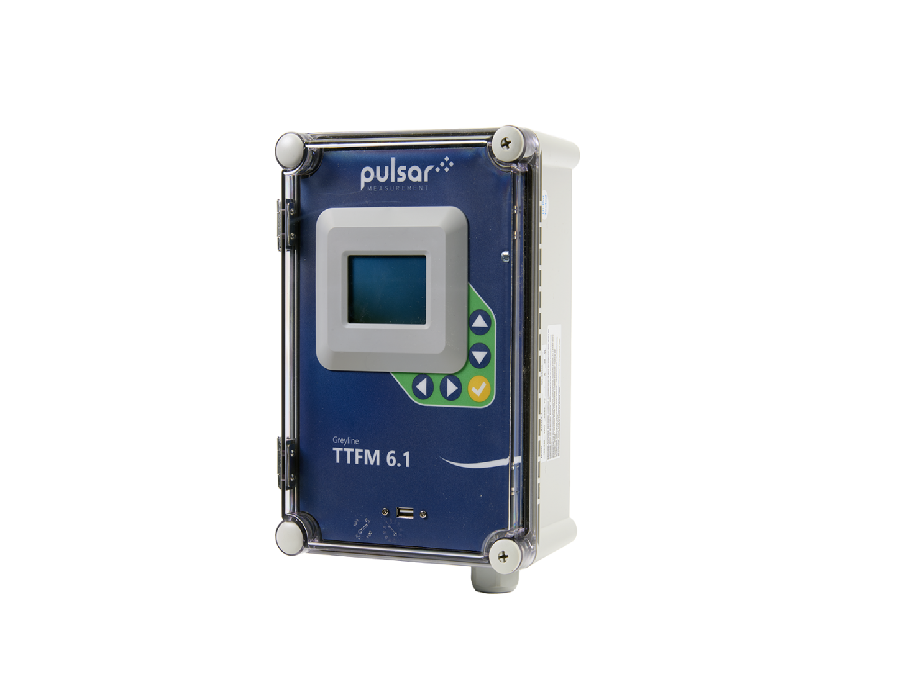

整机采用IP66/NEMA4X高防护等级聚碳酸酯外壳，防水防尘、抗腐蚀，可适应泵房潮湿环境、户外露天暴晒淋雨等恶劣工况，电子单元工作温度区间为-20℃～+60℃，环境适应性强。设备支持双供电模式，标准100-240V AC市电供电，可选9～32V DC直流供电，可适配厂区常规供电、户外太阳能供电等多种供电场景。

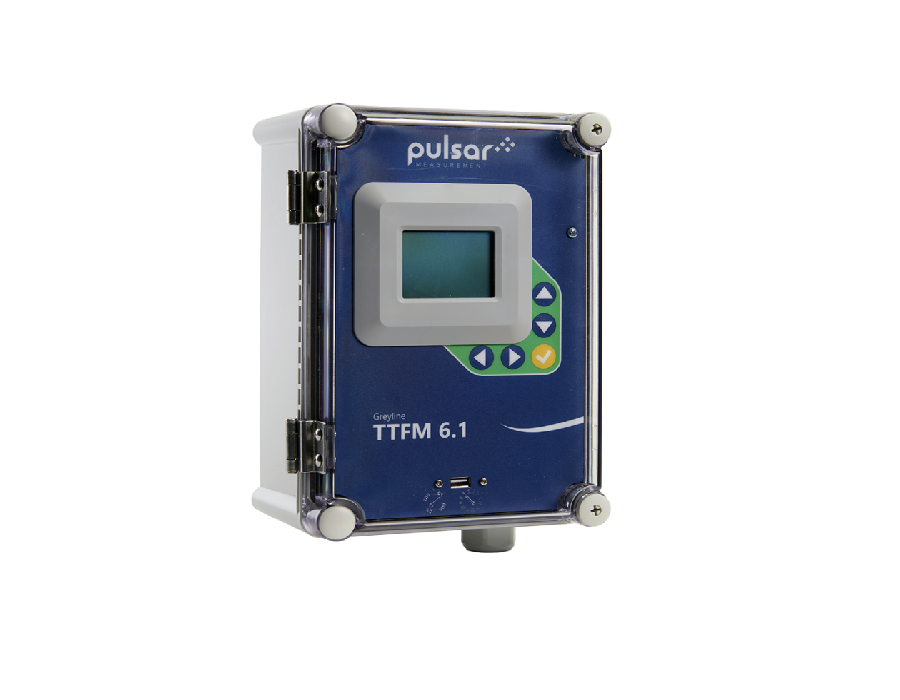

设备配备高清背光LCD显示屏，可实时显示瞬时流量、累积总水量、设备运行状态、故障报警信息，操作界面简洁直观。同时搭载全维度信号输出体系，标配隔离4-20mA模拟量输出、累计流量脉冲输出、两路C型继电器报警，可扩展至六路报警输出，支持RS485 Modbus RTU数字通讯，可无缝对接水厂PLC控制系统、智慧水务SCADA平台，实现流量数据实时上传、远程监控与设备诊断。

三、水处理行业应用核心优势

1. 无损安装，降低施工改造成本

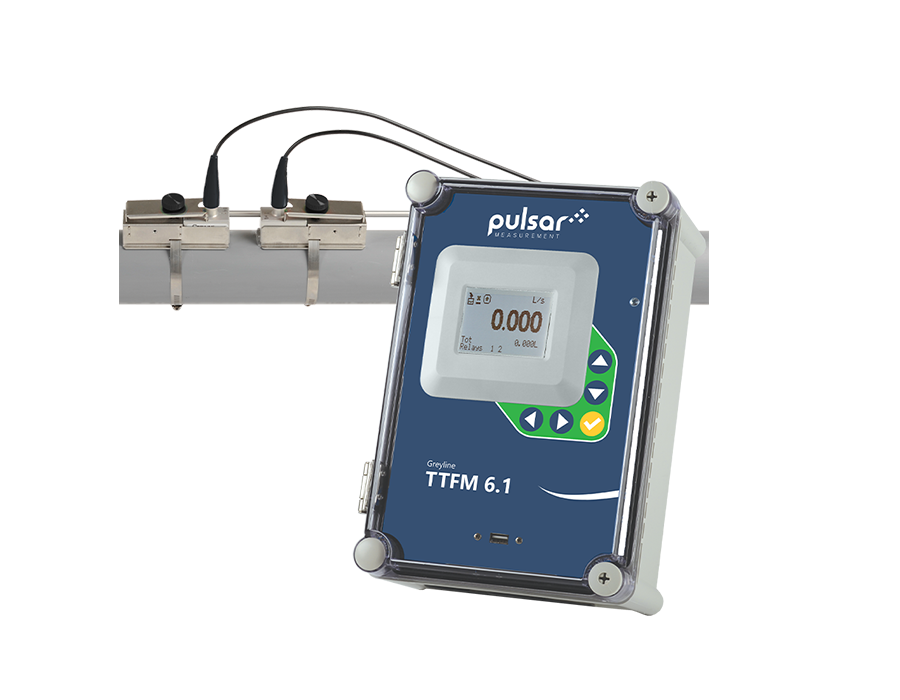

传统电磁、涡轮等管道式流量计需断管、开孔、焊接安装，市政管网施工易造成停水扰民、供水损失等问题。而Pulsar TTFM 6.1采用外夹式安装，全程无需停水、无需开挖管道、无需破坏管道防腐层，安装便捷高效，可快速完成批量加装，极大缩短施工周期，降低管网改造的经济成本与运维压力。

2. 无压损无堵塞，适配连续供水工况

设备无内置机械部件、无水流阻挡结构，不会产生管道水头损失，可有效降低水泵运行能耗，契合水厂节能降耗的运营需求。同时杜绝叶轮缠绕、电极结垢、管道堵塞等常见故障，可长期适配市政管网24小时连续输水、工业循环水不间断运行等工况，运行稳定性强。

3. 免维护运行，减少运维工作量

整机无运动磨损部件，无易损耗材，无需频繁拆机清洗、标定维护，仅需定期检查传感器耦合状态即可。可适配偏远输水干管、无人值守加压泵站等场景，大幅降低仪表巡检、维修的人力成本，适合水处理行业长期常态化在线监测。

4. 设备标准化，适配全流程水务管控

依托DN15～DN1200超宽管径覆盖能力，单型号设备可覆盖水厂原水取水、工艺处理、清水输送、出厂供水、小区支管分配、中水回用等全流程流量监测，实现水务计量设备标准化统一，减少备件储备种类，简化运维人员操作培训，提升水厂整体管控效率。管控发展需求。

四、水处理典型应用场景

1. 市政自来水系统

广泛应用于水厂进厂原水取水总管、滤后清水输送管道、出厂供水主干管，实现取水、制水、供水全环节水量精准统计；同时适用于城市DMA分区计量支管、小区二次供水支管，通过分区流量监测精准定位管网漏损点位，降低市政供水产销差。

2. 工业水处理系统

可用于工厂中央空调循环冷却水、生产设备工艺冷却水管流量监测；同时适配反渗透纯水、锅炉除盐水等洁净工艺水的精准计量，满足工业生产工艺管控与能耗统计需求。

3. 污水处理清水段

适用于污水处理厂生化沉淀后清水、深度过滤出水、再生水回用管道的流量监测，可精准统计污水厂出水排放量与中水回用总量。需注意该设备仅适配低杂质、低气泡清水工况，高污泥、高曝气污水段需搭配多普勒流量计使用。

五、结语

英国Pulsar TTFM 6.1外夹式时差超声流量计凭借超宽管径覆盖、无损快速安装、高精度高稳定性、免维护运行与数据通讯能力，精准契合水处理行业清水流量监测的核心需求。有效解决了传统管道式流量计施工难度大、维护成本高、管径适配单一、易堵塞损耗等痛点，可全面适配市政供水、工业水处理、中水回用等各类场景。在当下智慧水务升级、老旧管网改造、供水漏损治理、水厂节能降耗的行业趋势下，该设备是水处理行业清水在线计量的高可靠性、高性价比解决方案，具备的行业推广与应用价值。
