德国Kniel CAD 15.1,6直流电源：半导体检测专用15V精密供电解决方案

更新时间：2026-07-02

浏览次数：18

当前半导体制造与检测工艺持续向高精度、高稳定性方向迭代，纳米级晶圆缺陷检测、器件电学特性表征、光学形貌扫描、薄膜参数测量等核心工序，对设备供电系统提出了高标准。半导体检测依靠捕捉微弱光电信号、微小电学参数变化实现精准检测，供电系统的噪声、电压漂移、线路压降、运行不稳定性，都会直接造成检测数据失真、图像噪点、参数偏移，进而引发产品误检、漏检，影响晶圆良率与工艺精度。

德国Kniel CAD 15.1,6（货号173-002-02）工业级线性直流电源，凭借成熟的精密供电架构，针对性解决半导体检测场景的供电痛点，广泛应用于晶圆检测、器件测试、薄膜量测、失效分析等核心环节。

一、产品核心概述与电气性能

德国Kniel为业内精密线性电源品牌，产品凭借低噪声、高稳定性、长寿命的核心特质，广泛配套各类精密检测设备。本次适配半导体检测的CAD 15.1,6电源（货号173-002-02）为工业升级版，相较于基础款，标配远程负载补偿功能，是半导体机柜式检测设备的主流优选型号。

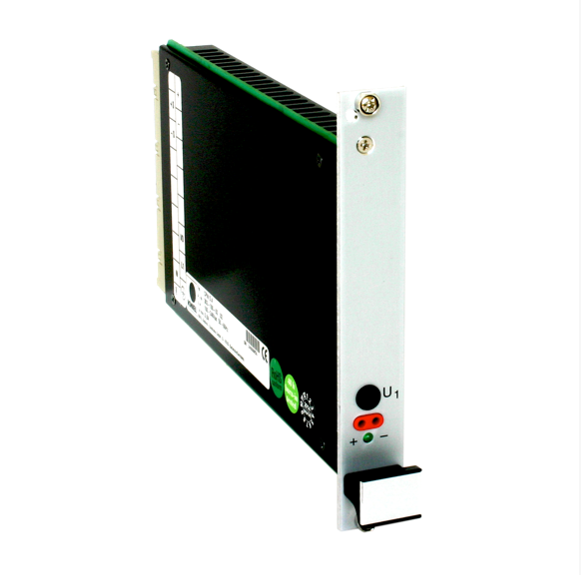

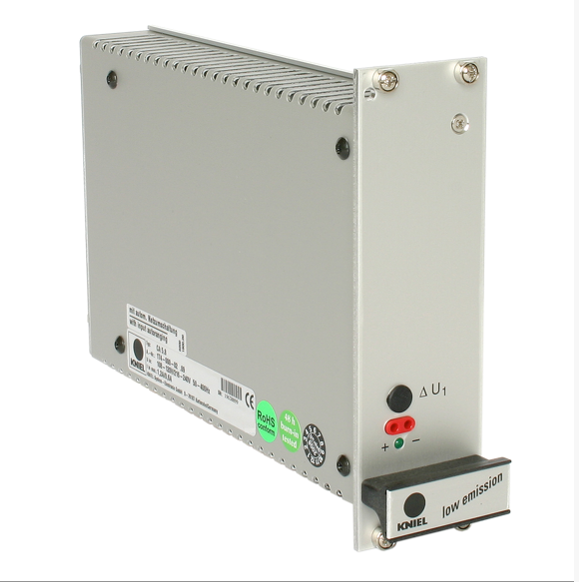

该电源采用19英寸标准机架模块化设计，适配工业机柜集成安装，搭载双路对称独立15V输出，单路额定电流1.6A，精准匹配半导体检测传感模组、信号放大、光学采集单元的供电需求。设备采用纯线性稳压拓扑，从根源杜绝开关电源高频干扰，为精密检测提供纯净稳定的供电保障。

输入端支持90–253VAC宽幅自适应电压输入，兼容45–440Hz宽频率工况，适配国内外各类半导体厂房电网环境。同时具备优异的掉电缓冲性能，可有效抵御瞬时电网波动，避免检测设备停机、数据丢失问题。

产品核心精密性能突出，输出超低纹波噪声，无高频信号干扰，适配微弱信号采集场景。整机温度系数优异，温变环境下电压漂移极小，保障长期检测参数一致性。专属远程负载补偿功能，可抵消机柜长线布线的电压损耗，解决分布式检测模组供电偏移问题。

二、适配半导体检测场景的核心技术优势

2.1 超低纹波输出，杜绝纳米级检测误差

半导体微观缺陷检测、光学成像检测、微弱光电信号采集等工序，对电源噪声极度敏感。微小的电源纹波都会转化为成像噪点、信号基线漂移，导致纳米级晶格缺陷、薄膜划痕、微小封装瑕疵出现漏检、误检。Kniel CAD 15.1,6采用纯线性稳压架构，无开关频率干扰，超低纹波输出能够为光电探测器、成像CCD、精密运放模组提供纯净供电，从源头消除噪声干扰，大幅提升晶圆微观检测精度与成像清晰度。

2.2 双路对称输出，保障差分检测精度

半导体C-V电容特性测试、器件阻值测试、薄膜参数检测等设备，核心电路均采用差分放大架构，对供电电压的对称性、一致性要求高。普通双路电源两路输出偏差较大，会引入固定零点漂移，直接放大测试误差。该机型双路输出共用同一高精度基准源，两路电压高度对称一致，可有效降低差分电路零点偏移，提升半导体器件电学参数测试的重复性与精准度，助力产线良率管控与工艺优化。

2.3 长线负载补偿，适配机柜集成化检测设备

半导体集成式检测设备内部布线复杂，传感器、检测模组分散布置，线缆长度较长，常规电源会因线路内阻产生电压压降，导致负载端实际电压偏移标准值，改变传感器工作状态，造成系统测试误差。173-002-02专属的远程感应补偿技术，可实时采集负载端真实电压并闭环精准校正，有效抵消长线线路损耗，无论检测模组布置在机柜近端还是远端，均可稳定输出标准15V电压，解决长布线带来的检测精度偏差问题。

三、核心应用场景

15V精密线性电源可全面适配半导体行业精密检测场景，在晶圆光学缺陷检测中，可为红外隐裂检测、光致发光检测、明暗场晶圆扫描设备的光学成像与信号采集单元供电，精准识别纳米级晶圆缺陷；在半导体电学参数测试中，适配MOS管、分立器件、薄膜材料的I-V曲线、电容、阻值等参数测试，保障测试数据高度一致；在精密薄膜量测领域，可为椭偏仪、薄膜厚度检测设备供电，稳定薄膜折射率、厚度等关键参数的检测精度；同时可广泛应用于半导体失效分析、器件老化测试、实验室精密检测等场景，适配研发、测试、量产全流程工况。

四、总结

随着半导体制程精度持续提升，检测设备对供电系统的精密性、稳定性、纯净度要求不断升级。德国Kniel CAD 15.1,6（173-002-02）15V线性直流电源，依托超低噪声输出、高对称双路供电、长线负载补偿、工业级宽温稳定性、安全防护五大核心优势，匹配半导体精密检测的严苛工况。设备兼顾精度、稳定性与可靠性，可有效规避供电问题引发的检测误差，提升半导体产品检测精度与良率，是当前半导体检测设备配套精密直流电源的优质解决方案。
