强力液压支撑，机加工精密测量基准德国Hörger & Gässler 104319磁性表座

更新时间：2026-07-02

浏览次数：30

‍机械加工行业对形位公差、同轴度、跳动、平面度的检测精度要求持续提升，车床、铣床、加工中心、磨床持续切削振动工况下，普通机械锁紧磁性表座极易出现关节滑移、底座偏移，直接造成微米级测量误差，降低成品合格率。德国Hörger & Gässler（简称HG）104319液压磁性表座，依托800N额定吸附力永磁底座与一体式液压同步锁止结构，专为机加工车间重载、强振动测量场景设计，解决传统表座抗震差、定位漂移、调节繁琐痛点，成为轴类、盘类、模具、箱体零件高精度检测标准化配套工装。

一、产品核心技术参数

1. 磁吸底座系统（核心800N强力吸附）

底座采用60×50×55mm铸铁基座，配备平面与V型槽双吸附基面，可适配钢板、圆柱工件等多种吸附场景。设备额定吸附力可达800N，采用N52钕铁硼优化磁路设计，磁力长期使用衰减极低，安全承载性能优异。产品采用旋钮式磁力通断结构，关磁后剩磁极小，移动过程中不会划伤精加工工件表面，也不会磁化精密检测试样。同时底座具备强抗震性能，可抵御机床持续切削振动，在30°倾斜金属工作面也能稳定吸附，无滑移、坠落隐患，适配车间复杂作业工况。

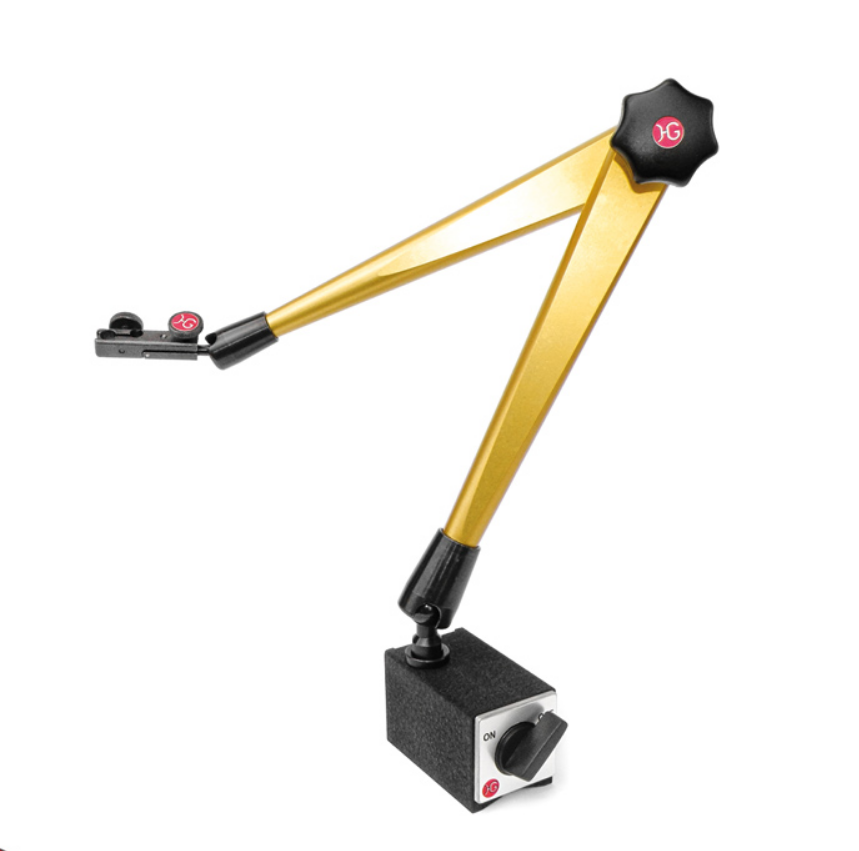

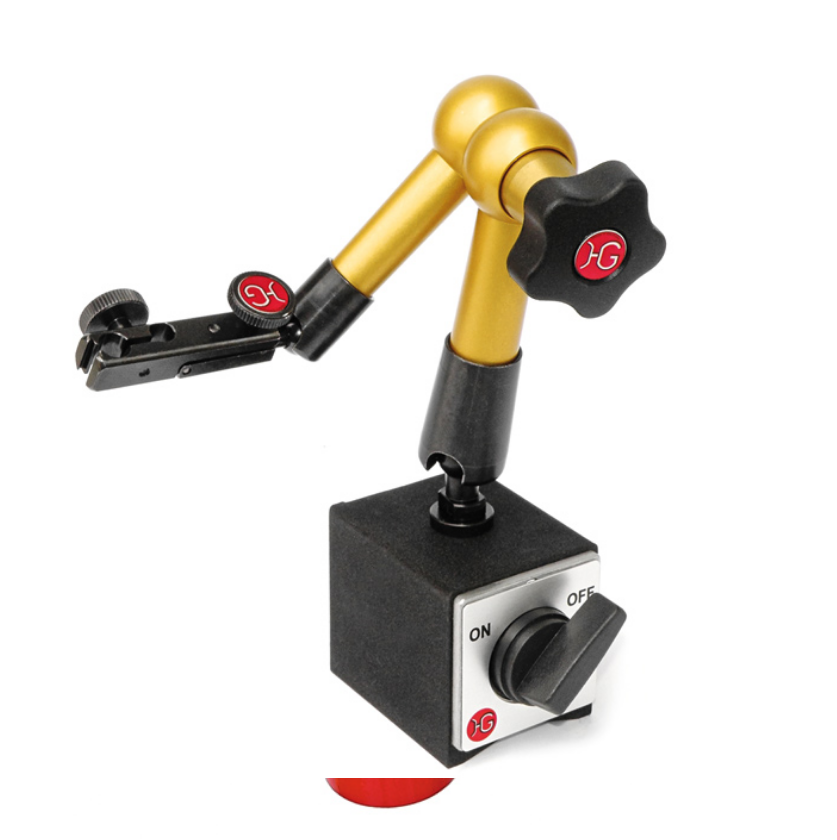

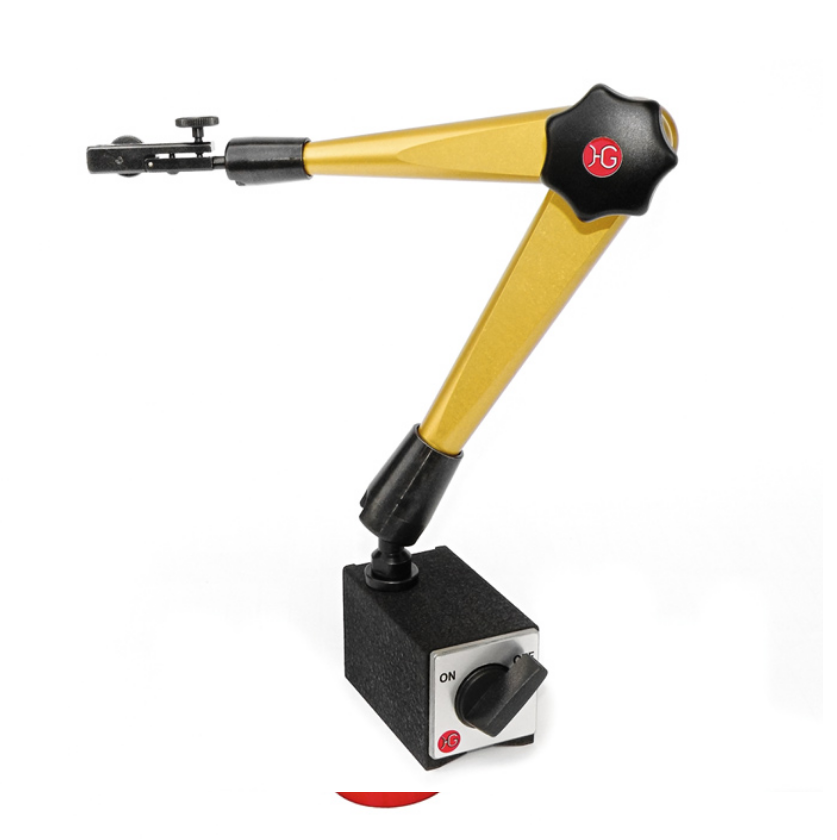

2. 液压万向支臂结构

产品有效工作半径达300mm，采用分段式支臂设计，可覆盖大尺寸工件多点位测量需求，无需频繁移动底座。采用单星形旋钮一体式液压同步锁紧技术，内置双油封防漏油结构，可无级刚性锁死全部关节，锁止后无回弹、无微小偏移，解决传统表座锁紧松动问题。支臂调节自由度高，表头端可360°旋转，整体支臂可实现180°以上俯仰翻转，可适配狭小型腔、主轴深处等复杂测量位置。该型号专属配置底座独立旋转微调机构，粗调支臂定位后，可通过底座旋钮完成微量找平调节，微调精度≤0.01mm，大幅提升测量精准度。

3. 通用夹持与材质

设备夹持接口适配φ8mm H7标准圆柄量表与燕尾槽结构，可兼容百分表、千分表、杠杆量表、数显测头等各类精密检测配件。主体采用6061-T6阳极氧化铝支臂，关节为淬火精磨钢材质，耐磨抗形变、不易生锈，整体防护等级达IP54，可耐受车间油污、铁屑、冷却液飞溅等工况。设备适配温度区间为-15℃~+65℃，可稳定适配车、铣、磨、加工中心、模具车间等全场景机械加工环境。

二、核心技术优势，适配机械加工严苛工况

2.1 800N永磁底座，强振动下稳固不位移

市面普通轻型表座磁力大多仅300–500N，在机床主轴高速切削、铣削冲击振动工况下，底座极易产生轻微滑动，直接导致检测读数失真，影响产品精度判定。HG 104319搭载高性能稀土永磁体与优化磁路结构，800N吸附力可牢牢贴合机床床身、工件侧壁、主轴壳体，长时间连续检测过程中底座零偏移，有效提升批量零件检测数据的一致性。搭配的V型槽结构，可直接吸附轴类工件外圆，无需额外定制工装辅助找正，大幅提升检测便捷性。

2.2 一体式液压锁止，杜绝关节滑移误差

传统弹簧摩擦锁紧式表座，在支臂悬伸较长时，表头自重会缓慢牵拉关节，产生0.02~0.05mm的隐性测量误差，无法满足精密加工检测需求。HG专属液压锁紧结构，通过单旋钮即可同步压紧全部万向关节，依靠内部油压实现无间隙刚性固定，锁止后支臂整体刚性化。面对机床加工反复启停、刀具冲击振动等工况，表头姿态可始终保持稳定，适配微米级精密检测标准。同时液压密封结构耐用性强，使用寿命可达8年以上，长期使用无渗漏、无夹紧力衰减问题。

2.3 底座独立微调，简化机加工校正流程

该型号摒弃传统表头微调设计，将高精度微调机构集成于磁吸底座，是适配机械加工校正场景的优化设计。操作人员粗调支臂将测头贴近工件后，仅需旋转底座微调旋钮即可精准调整表头接触位置，无需反复松动、锁紧支臂关节，简化操作步骤。在主轴同轴校正、模具合模间隙检测、导轨平行度测量等高频作业场景中，可大幅缩短对位调试工时，同时减少人工反复操作带来的人为误差，提升检测效率与精度。

三、机械加工行业典型应用场景

3.1 车床/数控车轴类零件跳动检测

在阶梯轴、电机轴、齿轮轴等轴类零件加工检测中，可将104319底座吸附于车床床身或刀架位置，依托V型槽结构辅助吸附工件外圆，搭配精密千分表即可精准检测工件径向圆跳动、端面圆跳动。800N强磁力可有效抵抗主轴旋转产生的持续振动，300mm大行程支臂可覆盖长轴两端全部检测点位，无需频繁移动表座，大幅提升批量轴类零件的质检效率与数据稳定性。

3.2 加工中心、铣床工件找正与形位公差测量

针对箱体、阀体、工装夹具等复杂工件的基准校正作业，将底座吸附于机床工作台，通过万向支臂延伸至工件内腔、侧壁位置，可精准检测工件平行度、垂直度、定位基准偏差等核心参数。大型箱体工件可实现单次装夹、多点位全面测量，液压刚性锁止结构可保障粗铣、精铣全工序过程中读数稳定，有效避免因测量偏差导致的工件返工、报废问题。

3.3 磨床精密磨削尺寸监控

内外圆磨、平面磨加工工件公差普遍控制在0.005mm以内，磨削作业过程中砂轮持续高频振动，极易导致普通表座移位、读数漂移，影响成品精度。104319强磁底座搭配刚性液压支臂，具备优异的抗震稳定性，可在磨削全过程实时监控工件尺寸变化，及时补偿砂轮磨损带来的尺寸偏差，稳定精密磨削成品的尺寸精度与一致性。

3.4 模具制造与装配校正

在注塑模、冲压模的生产装配中，可用于合模间隙检测、型腔平行度校正、模架导柱同轴度测量等核心工序。模具钢板厚重、作业面平整，800N吸附力可实现垂直侧壁稳定吸附，万向长支臂可轻松伸入狭窄模腔完成检测作业。搭配底座独立微调机构，可快速校准测头位置，无需复杂辅助工装，极大简化模具调试校正工序，缩短模具装配调试周期。、异常磨损、故障停机等问题，提升设备运行稳定性。

四、行业应用价值总结

在精密机械加工提质增效的行业发展趋势下，测量辅具的稳定性、精准度直接决定工件成品良率与生产效率。德国HG 104319磁性表座凭借800N强力永磁底座、一体式液压同步锁止、300mm大行程支臂、底座独立微调四大核心优势，适配车、铣、磨、模具加工、设备校正等全流程精密检测场景，从根源上杜绝表座位移、关节滑移引发的测量误差。

依托德系精工材质与成熟的液压密封工艺，设备耐磨抗造、使用寿命长、运维成本低，可有效减少检测设备更换频次与人工调试工时，是精密机加工车间替代传统普通表座、升级检测配置、提升产品精度与生产效率的标准化优选设备，广泛适配汽车零部件、通用机械、模具制造、液压元件、风电零部件等各类精密加工领域。
