德国NILOS-RING 6212JV金属密封环在齿轮箱轴承密封中的应用研究

更新时间：2026-07-07

浏览次数：11

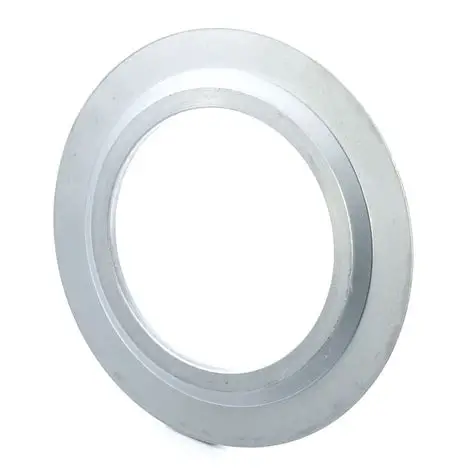

‍NILOS-RING为德国ZILLER GmbH原厂全金属轴承密封挡圈，拥有六十余年金属迷宫密封研发与制造经验。6212JV是适配6212深沟球轴承的内圈旋转式金属密封件，标准内径70mm，专门应用于工业齿轮箱输出轴与中间轴轴承位辅助密封。该产品可有效弥补传统骨架油封、轴承自带防尘盖的防护短板，从根源解决齿轮箱粉尘侵入、轴承润滑脂离心甩漏、齿轮磨屑堆积污染等常见设备故障，是提升齿轮箱传动稳定性与服役寿命的核心配套密封元件。

一、产品解析

1.1 型号编码释义

6212代表产品适配标准6212深沟球轴承，对应轴承基准内径70mm、外径110mm，尺寸精准匹配、无需改制安装位；JV为内旋转密封结构标识，密封唇边紧密贴合轴承内圈，可随传动轴同步旋转，与外圈固定的AV型结构相比，能够有效抵消高速运转产生的油脂离心力，工况适配性更贴合齿轮箱旋转轴作业需求。

1.2 核心标准尺寸参数

该密封环标准内径70mm，外径110mm，与配套轴承贴合匹配，整体轴向厚度仅3mm，超薄结构不会占用齿轮箱轴承座轴向安装空间。产品原厂标配热镀锌冲压碳钢材质，表层3μm镀锌层可实现长效防锈，同时支持304不锈钢、黄铜材质定制，适配高腐蚀特殊工况。产品常规允许极限圆周线速度≤6m/s，覆盖绝大多数常规齿轮箱运行工况，单只重量约15.2g，轻量化结构不会对轴系运转平衡造成影响。

二、齿轮箱工况下密封工作原理

工业齿轮箱持续运行过程中，齿轮啮合会不断产生金属磨屑，设备外部的粉尘、水汽、切削液等介质也极易侵入箱体内部。同时，传动轴高速旋转产生的强离心力，会持续撕扯轴承内部润滑脂，造成油脂甩漏流失，进而引发轴承缺油磨损、齿轮油乳化变质、箱体渗漏等一系列故障。

6212JV采用一体式冲压碟形全金属结构，依托贴合轴承内圈同步旋转的结构特性，实现双向高效密封防护。设备初期空载磨合阶段，金属密封唇边会在硬化轴承内圈表面形成精密微型环形迷宫槽，构建多层物理阻隔屏障，密封稳定性会随设备运行逐步提升。装配时可在密封槽体内填充专用润滑脂，形成油脂密封缓冲层，内侧可约束轴承润滑脂，杜绝油脂离心甩入齿轮箱油腔，外侧可阻隔齿轮磨屑、外界粉尘与水汽反向渗入轴承内部，全程实现免维护长效密封。

三、6212JV用于齿轮箱辅助密封核心优势

3.1 全金属结构，耐受高低温交变工况

产品无橡胶、氟塑料等易老化橡塑部件，规避了传统密封件高温硬化开裂、低温脆化失效、介质溶胀损坏等问题。可长期耐受-40℃至+120℃温度交变环境，适配齿轮箱24小时连续重载运行、启停温差波动大的工况特性，密封性能稳定无衰减。

3.2 内旋专属结构，齿轮箱甩油通病

常规外圈固定密封结构无法抵御轴系高速旋转产生的离心力，极易出现轴承油脂飞溅、混入齿轮润滑油的问题，会导致齿轮油粘度下降、润滑性能失效、箱体积油渗漏等故障。6212JV内圈同步旋转结构，可通过同向离心约束原理将润滑脂牢牢锁定在轴承内部，从根源解决齿轮箱高速甩油难题，保障轴承与齿轮系统润滑状态稳定。

3.3 超薄通用设计，适配新旧设备无损改造

3mm超薄轴向厚度的轻量化结构，无需对原有齿轮箱轴承座、端盖进行任何机加工改造，可直接加装在6212轴承单侧或双侧。无论是全新齿轮箱预装密封升级，还是老旧设备密封缺陷整改，均可快速完成装配，大幅降低设备改造成本与停机维护工时。

四、齿轮箱典型配套应用场景

该密封环广泛适配各类工业传动齿轮箱轴承密封改造与升级，核心应用场景包含输送设备减速齿轮箱、工程机械减速机箱、造纸纺织行业辊轴传动齿轮箱、冶金水泥行业重载传动齿轮箱以及风机电机一体式齿轮箱等设备，可针对性解决多粉尘、高负荷、连续运转工况下的密封失效问题，适配绝大多数通用工业齿轮传动系统。

五、总结

德国NILOS-RING 6212JV内径70mm金属密封环，是适配6212轴承齿轮箱的低成本、高可靠性密封升级方案。依托专属JV内旋金属迷宫结构，精准解决了工业齿轮箱高速甩油、粉尘杂质侵入、橡塑密封易老化失效三大核心行业痛点。产品尺寸通用、安装便捷、无需设备改制，可兼容新旧各类齿轮箱设备，凭借全金属耐磨耐温、长效免维护的核心特性，有效降低齿轮箱漏油、轴承抱死、设备停机等故障频次，大幅提升齿轮箱传动系统的运行稳定性与使用寿命，是工业齿轮箱轴承辅助密封升级的优选配套元件。
